Электроснабжение. Справочник

Количество потребителей	Наименование потребителей
	Жилые дома с удельной нагрузкой на вводе		Жилые дома с электроплитами и водонагрева-телями	Производственные потребители
	до 2 кВт/дом	свыше 2 кВт/дом	Жилые дома с электроплитами и водонагрева-телями	Производственные потребители
2	0,76	0,75	0,73	0,85
3	0,66	0,64	0,62	0,80
5	0,55	0,56	0,50	0,75
7	0,49	0,47	0,43	0,70
10	0,44	0,42	0,38	0,65
15	0,40	0,37	0,32	0,60
20	0,37	0,34	0,29	0,55
50	0,30	0,27	0,22	0,47
100	0,26	0,24	0,17	0,40
200	0,24	0,20	0,15	0,35
500	0,22	0,17	0,12	0,30

Приложение 1.2.
Коэффициенты одновременности для электрических нагрузок в сетях напряжением 6–20 кВ

Количество ТП	2	3	5	10	20	25 и более
Коэффициент одновременности К_о	0,9	0,85	0,8	0,75	0,7	0,65

Приложение 1.3.
Коэффициенты одновременности для электрических нагрузок в сетях напряжением 35–110 кВ

Количество подстанций 110–35/10 кВ или линий 35–110 кВ	2	3	4 и более
Коэффициент одновременности К_о	0,97	0,95	0,90

Приложение 1.4.
Суммирование нагрузок в сетях напряжением 0,38 кВ

Р	ΔP	Р	ΔP	Р	ΔP	Р	ΔP	Р	ΔP	Р	ΔP
0,2	0,2	19	11,8	52	35,4	100	69	166	120	232	176
0,3	0,2	20	12,5	53	36,1	102	70	168	122	234	177
0,4	0,3	21	13,1	54	36,8	104	72	170	123	236	179
0,5	0,3	22	13,8	55	37,5	106	73	172	124	238	180
0,6	0,4	23	14,4	56	38,2	108	75	174	126	240	182
0,8	0,5	24	15	57	38,9	110	76	176	127	242	184
1	0,6	25	15,7	58	39,6	112	78	178	129	244	185
1,5	0,9	26	16,4	59	40,3	114	80	180	130	246	187
2	1,2	27	17	60	41	116	81	182	132	248	188
2,5	1,5	28	17,7	61	41,7	118	82	184	134	250	190
3	1,8	29	18,4	62	42,4	120	84	186	136	252	192
3,5	2,1	30	19	63	43,1	122	86	188	138	254	193
4	2,4	31	19,7	64	43,8	124	87	190	140	256	195
4,5	2,7	32	20,4	65	44,5	126	89	192	142	258	196
5	3	33	21,2	66	45,2	128	90	194	144	260	198
5,5	3,3	34	22	67	45,9	130	92	196	146	262	200
6	3,6	35	22,8	68	46,6	132	94	198	148	264	201
6,5	3,9	36	23,5	69	47,3	134	95	200	150	266	203
7	4,2	37	24,2	70	48	136	97	202	152	268	204
7,5	4,5	38	25	72	49,4	138	98	204	153	270	206
8	4,8	39	25,8	74	50,2	140	100	206	155	272	208
8,5	5,1	40	26,5	76	52,2	142	102	208	156	274	209
9	5,4	41	27,2	78	53,6	144	103	210	158	276	211
9,5	5,7	42	28	80	55	146	105	212	160	278	212
10	6	43	28,8	82	56,4	148	106	214	161	280	214
11	6,7	44	29,5	84	57,8	150	108	216	163	282	216
12	7,3	45	31,2	86	59,2	152	110	218	164	284	217
13	7,9	46	31	88	60,6	154	111	220	166	286	219
14	8,5	47	31,8	90	62	156	113	222	168	288	220
15	9,2	48	32,5	92	63,4	158	114	224	169	290	222
16	9,8	49	33,2	94	64,8	160	116	226	171	292	224
17	10,5	50	34	96	66,2	162	117	228	172	294	225
18	11,2	51	34,7	98	67,6	164	119	230	174	296	227
										298	228
										300	230

Приложение 1.5.
Суммирование нагрузок в сетях напряжением 6–35 кВ

Р	ΔP	Р	ΔP	Р	ΔP	Р	ΔP	Р	ΔP	Р	ΔP
1	0,6	34	23,6	84	62	250	194	580	465	910	749
2	1,2	35	24,4	86	64	260	204	590	474	920	758
3	1,8	36	25,2	88	65	270	212	600	483	930	767
4	2,5	37	26,0	90	67	280	220	610	492	940	776
5	3,1	38	26,8	92	68	290	228	620	500	950	785
6	3,7	39	27,6	94	70	300	235	630	508	960	794
7	4,3	40	28,4	96	71	310	243	640	517	970	803
8	5,0	41	29,2	98	73	320	251	650	525	980	812
9	5,6	42	30,0	100	74	330	259	660	534	990	821
10	6,3	43	30,8	105	78	340	267	670	543	1000	830
11	7,0	44	31,6	110	82	350	275	680	552	1020	847
12	7,7	45	32,4	115	86	360	283	690	561	1040	865
13	8,4	46	33,2	120	90	370	291	700	570	1060	882
14	9,0	47	34,0	125	94	380	299	710	578	1080	900
15	9,7	48	34,8	130	98	390	307	720	586	1100	918
16	10,4	49	35,6	135	102	400	315	730	594	1120	935
17	11,0	50	36,5	140	106	410	323	740	602	1140	953
18	11,6	52	38,0	145	110	420	332	750	610	1160	970
19	12,3	54	39,5	150	115	430	340	760	618	1180	987
20	13,0	56	41,0	155	119	440	348	770	626	1200	1005
21	13,7	58	42,5	160	123	450	357	780	634	1220	1022
22	14,4	60	44,0	165	127	460	365	790	642	1240	1040
23	15,1	62	45,6	170	131	470	374	800	650	1260	1057
24	15,8	64	47,2	175	135	480	382	810	659	1280	1075
25	16,5	66	48,8	180	139	490	391	820	668	1300	1093
26	17,2	68	50,4	185	143	500	400	830	677	1320	1110
27	18,0	70	52,0	190	147	510	408	840	686	1340	1128
28	18,8	72	53,5	195	151	520	416	850	695	1360	1146
29	19,6	74	55,0	200	155	530	424	860	704	1380	1164
30	20,4	76	56,5	210	162	540	432	870	713	1400	1182
31	21,2	78	58,0	220	170	550	440	880	722	1420	1200
32	22,0	80	59,5	230	178	560	448	890	731	1440	1218
33	22,8	82	61,0	240	186	570	456	900	740	1460	1235
										1480	1252
										1500	1270

Приложение 1.6.
Коэффициенты мощности сельскохозяйственных потребителей и трансформаторных подстанций напряжением 10/0,38 кВ

Потребители, трансформаторные подстанции	Коэффициент мощности (cosφ) и коэффициент реактивной мощности (tgφ) в максимум нагрузки
	дневной		вечерней
	cosφ	tg φ	cosφ	tg φ
Животноводческие и птицеводческие помещения	0,75	0,88	0,85	0,62
то же с электрообогревом	0,92	0,43	0,96	0,29
Отопление и вентиляция животноводческих помещений	0,99	0,15	0,99	0,15
Кормоцеха	0,75	0,88	0,78	0,8
Зерноочистительные тока, зернохранилища	0,7	1,02	0,75	0,88
Установки орошения и дренажа почвы	0,8	0,75	0,8	0,75
Парники и теплицы на электрообогреве	0,92	0,43	0,96	0,29
Мастерские, тракторные станы, гаражи для машин	0,7	1,02	0,75	0,88
Мельницы и маслобойки	0,8	0,75	0,85	0,62
Цеха по переработке сельскохозяйственной продукции	0,75	0,88	0,8	0,75
Общественные учреждения и коммунальные предприятия	0,85	0,62	0,9	0,48
Жилые дома без электроплит	0,9	0,48	0,93	0,4
Жилые дома с электроплитами и водонагревателями	0,92	0,43	0,96	0,29
Трансформаторные подстанции 10/0,4 кВ с производственной нагрузкой	0,7	1,02	0,75	0,88
с коммунально-бытовой нагрузкой	0,9	0,48	0,92	0,43
со смешанной нагрузкой	0,8	0,75	0,83	0,67

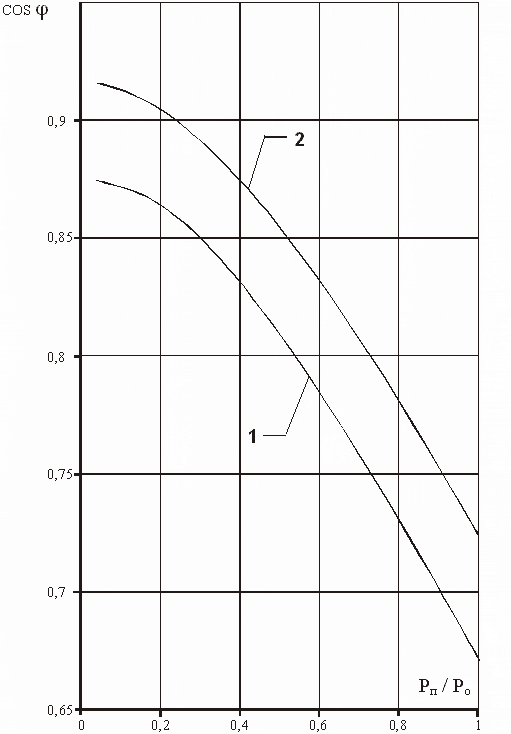

Рис. 1.1. Зависимость cosφ от соотношения Р_п/Р_ов максимум нагрузок:
1 – дневная; 2 – вечерняя

Приложение 1.7.
Значения коэффициентов мощности для сетей 6 - 35 кВ

Р_Д/ Р_В	0,25-0,35	0,36-0,6	0,61-0,85	0,86-1,15	1,16-1,4	1,41 и более
cosφ_Д	0,92	0,88	0,83	0,78	0,76	0,73
cos φ_В	0,95	0,93	0,91	0,87	0,82	0,76

Приложение 1.8.
Коэффициенты сезонности сельскохозяйственных потребителей

Потребители	Коэффициент сезонности для
Потребители	зимы	весны	лета	осени
Основные (обычные)	1	0,8	0,7	0,9
Орошение	0-0,1	0,3-0,5	1	0,2-0,5
Парники и теплицы с электрообогревом	0,3	1	0	0
Осенне-летние потребители	0,2	0	1	1

Приложение 1.9
Электрические нагрузки сельских одноквартирных жилых домов без кондиционеров (квартир в многоквартирных домах)

Способ приготовления пищи и нагрева воды в доме (квартире)	Код нагрузки	Дневной максимум нагрузки				Вечерний максимум нагрузки
		активной, кВт		реактивной, квар		активной, кВт		реактивной, квар
		Р_МД		Q_МД		Р_МВ		Q_МВ
Плита на газе, жидком или твердом топливе	601	0,3	0,07	0,15	0,03	1,0	0,22	0,40	0,09
	602	0,5	0,09	0,24	0,04	1,5	0,27	0,60	0,10
	603	0,7	0,11	0,32	0,05	2,0	0,32	0,75	0,11
	604	0,9	0,14	0,40	0,06	2,5	0,38	0,90	0,12
	605	1,1	0,16	0,47	0,07	3,0	0,45	1,05	0,13
	606	1,3	0,19	0,52	0,07	3,5	0,50	1,17	0,14
	607	1,5	0,21	0,60	0,08	4,0	0,55	1,32	0,15
	608	2,0	0,22	0,72	0,08	5,0	0,55	1,45	0,16
Электроплита	609	3,5	0,32	1,15	0,01	6,0	0,55	1,50	0,17
Электроплита и электроводо-нагреватель	610	4,5	0,36	1,50	0,09	7,5	0,60	1,87	0,18
Электрообогрев (7 кВт)	700	8,7	-	2,9	-	14,5	-	4,205	-
Электрообогрев с УОМ	701	8,7	-	2,9	-	12,0	-	3,5	-

Приложение 1.10
Электрические нагрузки сельских одноквартирных жилых домов с кондиционерами (квартир в многоквартирных домах)

Способ приготовления пищи и нагрева воды в доме (квартире)	Код нагрузки	Дневной максимум нагрузки				Вечерний максимум нагрузки
		активной, кВт		реактивной, квар		активной, кВт		реактивной, квар
		Р_МД		Q_МД		Р_МВ		Q_МВ
Плита на газе, жидком или твердом топливе	611	0,9	0,19	0,75	0153	2,0	0,42	1,40	0,29
	612	1,1	0,21	0,84	0,16	2,5	0,47	1,60	0,30
	613	1,3	0,23	0,92	0,17	3,0	0,52	1,75	0,31
	614	1,5	0,26	1,00	0,18	3,5	0,58	1,90	0,32
	615	1,7	0,28	1,07	0,19	4,0	0,65	2,05	0,33
	616	1,9	0,31	1,12	0,19	4,5	0,70	2,17	0,34
	617	2,1	0,33	1,20	0,20	5,0	0,75	2,32	0,35
	618	2,6	0,34	1,32	0,20	6,0	0,75	2,45	0,36
Э л е к троплита	619	4,1	0,44	1,75	0,21	7,0	0,75	2,50	0,37
Электроплита и электроводо - нагреватель	620	5,1	0,48	2,10	0,21	8,5	0,80	2,87	0,38
Электрообогрев (12 кВт)	700	11,7	-	3,86	-	19,5	-	5,85	-
Электрообогрев с УОМ	701	11,7	-	3,86	-	12,0	-	3,5	-

Приложение 1.11
Электрические нагрузки животноводческих комплексов и ферм

Наименование объекта	№ шифра	Установленная мощность Р_У, кВт	Дневной максимум нагрузки				Вечерний максимум нагрузки
			активной, кВт		реактивной, квар		активной, кВт		реактивной, квар
			Р_МД		Q_МД		Р_МВ		Q_МВ
1	2	3	4	5	6	7	8	9	10	11
Откорм свиней на 4000 голов	1		75	35	65	30	45	20	40	15
на 6000 голов	2		120	70	105	60	65	30	60	30
на 8000 голов	3		185	120	170	110	105	60	90	50
на 10000 голов	4		240	170	210	140	120	70	105	60
Выращивание и откорм (с законченным циклом) на 3000 голов	5		105	60	90	50	65	30	60	30
на 4000 голов	6		120	70	105	60	90	50	80	40
на 6000 голов	7		150	95	150	95	105	60	90	50
на 8000 голов	8		185	120	165	105	120	70	105	60
на 10000 голов	9		300	210	260	180	150	95	130	75
на 12000 голов	10		420	310	430	320	310	220	320	230
на 24000 голов	11		560	430	570	440	420	310	430	320
на 54000 голов	12		700	560	715	570	520	400	530	410
на 108000 голов	13		1250	1050	1280	1080	900	740	920	755
Откорм свиней с электрообогревом молодняка на 3000 голов	14		185	140	80	40	145	105	65	30
на 4000 голов	15		220	170	95	50	185	140	80	40
на 6000 голов	16		280	220	120	70	230	175	100	55
на 8000 голов	17		370	300	160	100	270	210	115	65
на 10000 голов	18		550	460	235	160	370	300	160	100
на 12000 голов	19		735	620	310	220	460	380	160	100
Репродукторная свиноферма на 200 маток	20		65	35	55	25	35	15	25	10
на 400 маток	21		90	50	80	40	50	20	40	15
Производство молока 200 коров	22		35	10	30	10	25	10	20	5
400 коров	23		105	60	90	50	105	60	90	50
600 коров	24		140	85	125	75	140	85	125	75
800 коров	25		165	105	145	90	165	100	145	90
1000 коров	26		180	115	160	100	180	115	160	100
1200 коров	27		220	150	195	130	220	150	195	130
1600 коров	28		300	210	265	180	300	210	265	180
2000 коров	29		375	280	330	230	375	290	330	230
Выращивание и откорм КРС 5000 голов	30		300	210	265	180	260	180	230	160
10000 голов	31		450	340	400	300	340	250	300	210
Площадка по откорму КРС на 1000 скотомест	32		40	15	35	10	25	10	20
на 2000 скотомест	33		75	35	65	30	45	20	40
на 3000 скотомест	34		120	70	105	60	60	30	50
на 4000 скотомест	35		140	85	125	70	75	40	65
на 6000 скотомест	36		155	95	140	80	90	50	80
на 10000 скотомест	37		175	100	150	90	110	60	95
на 20000 скотомест	38		270	190	240	180	190	125	170	110
на 30000 скотомест	39		335	240	300	220	225	150	200	130
Выращивание нетелей на 3000 скотомест	40		320	230	240	180	200	130	170	110
на 6000 скотомест	41		480	330	360	270	320	230	240	160
Птицефабрика по производству яиц на 200 тыс.кур-несушек	42		1350	1320	1000	940	1350	1320	1000	940
на 400 тыс.кур-несушек	43		1850	1810	1400	1370	1850	1810	1400	1370
Птицефабрика мясного направления на 250 тыс. бройлеров	44		230	180	100	70	230	180	100	70
на 500 тыс. бройлеров	45		400	330	170	135	400	330	170	135
Птицеферма на 10 тыс. кур-несушек	46		55	40	40	25	55	40	40	25
на 20 тыс. кур-несушек	47		110	80	80	60	110	80	80	60
на 30 тыс. кур-несушек	48		150	120	115	90	150	120	115	90
на 40 тыс. кур-несушек	49		180	145	135	105	180	145	135	105
на 50 тыс. кур-несушек	50		280	235	210	170	280	235	210	170
Птицефабрика мясного направления на 250 тыс. индюшек	51		1450	1310	900	790	1450	1310	900	790
на 500 тыс. индюшек	52		2050	1880	1250	1120	2050	1880	1250	1120
на 1000 тыс. индюшек	53		2500	2310	1550	1400	2500	2310	1550	1400
Птицефабрика на 500 тыс. гусят в год	54		3210	3000	2000	1800	3200	3000	2000	1800
Птицефабрика выращивания и откорма индюшат 50 тыс. в год (без инкубаторов)	55		110	85	80	50	110	85	80	50
100 тыс. в год (с инкубаторами)	56		395	330	290	230	395	330	290	230
П/ферма на 125 тыс. гусят-брой-леров с родительским стадом	57		800	690	640	540	800	690	640	540
без родительского стада	58		170	125	135	95	170	125	135	95
Ферма выращивания уток на 12 тыс. утят	59		35	20	25	10	35	20	25	10
на 15 тыс. утят	60		45	25	20	10	45	25	20	10
на 30 тыс. утят	61		75	50	30	15	75	50	30	15
на 65 тыс. утят	62		90	60	38	20	90	60	38	20
на 125 тыс. утят	63		95	65	40	20	95	65	40	20
Овцеводческая ферма с полным оборотом стада на 2400 овцематок	64		145	100	110	60	145	100	110	60
на 5000 овцематок	66		240	170	180	130	240	170	180	130
Овцеводческие племенные фермы на 5000 маток	67		370	200	260	150	370	200	260	150
на 10000 маток	68		630	380	450	270	630	380	450	270
Овцеферма мясомолочного направления на 5000 овец	69		8	2	2	0,1	15	5	12	3
на 10000 овец	70		10	3	3	0,3	20	5	5	1
на 15000 овец	71		13	4	4	0,5	25	10	7	1
Кролеферма (содержание в открытых шедах) на 1200 маток	72		60	25	45	15	660	25	45	15
на 2400 маток	73		135	85	100	55	135	85	100	55
Звероферма (песцовая, лисья, соболиная) на 1500-1800 самок	74		10	3	5	1	10	3	5	1
Кумысная ферма на 50 кобылиц	75		20	10	10	3	25	10	12	15
на 100 кобылиц	76		25	10	15	5	20	15	15	5
на 150 кобылиц	77		35	20	20	10	40	20	20	10

Приложение 1.12
Электрические нагрузки животноводства и птицеводства

Наименование объекта	№ шифра	Установленная мощность Р_У, кВт	Дневной максимум нагрузки				Вечерний максимум нагрузки
			активной, кВт		реактивной, квар		активной, кВт		реактивной, квар
			Р_МД		Q_МД		Р_МВ		Q_МВ
1	2	3	4	5	6	7	8	9	10	11
Коровник без механизации процессов на 100 коров	100	4	4	0,5	-	-	4	0,5	-	-
на 200 коров	101	6	6	1,5	-	-	6	1,5	-	-
то же, с электроводонагревателем на 100 коров	102	10	10	3	-	-	10	3	-	-
на 200 коров	103	18	18	7	-	-	18	7	-	-
Коровник привязного содержания с механизированной уборкой навоза на 100 коров	104	10	4	0,5	4	0,5	4	0,5	4	0,5
на 200 коров	105	16	6	1	6	1	6	1	6	1
то же, с электроводонагревателем на 100 коров	106	16	9	1,5	8	1	9	1,5	8	1
на 200 коров	107	28	15	3,5	13	3	15	4	13	3
Коровник привязного содержания с механизированной уборкой навоза, доением и электроводонагревателем на 100 коров	108	20-30	10	2	8	1	10	2	8	1
на 200 коров	109	35-60	17	4	13	3	17	4	13	3
на 400 коров	110	65	45	20	33	12	45	20	33	12
Коровник беспривязного содержания на 400 коров	111	5	5	0,5	-	-	5	0,5	-	-
на 600 коров	112	7	7	1	-	-	7	1	-	-
Помещение для ремонтного и откормочного молодняка на 170-180 голов	113	3	1	0,1	-	-	3	0,2	-	-
на 240-260 голов	114	5	3	0,1	-	-	5	0,5	-	-
то же, с механизированной уборкой навоза на 170-180 г	115	12-23	4	0,4	3	0,2	7	1	5	0,5
на 240-260 голов	116	17-40	5	0,5	4	0,5	8	1	6	1
на 300-330 голов	117	20-42	7	1	6	1	13	3	9	1,5
Телятник с доильным отделением на 120 телят	118	14	5	0,5	3	0,2	8	1	5	0,5
на 230 телят	119	20	6	1	4	0,5	10	2	6	1
на 340 телят	120	26	7	1	5	0,5	12	3	8	1
Родильное отделение с профилакторием на 48 мест	121	40	20	5	15	4	20	5	15	4
на 72 места	122	45	27	9	20	5	27	9	20	5
на 96 мест	123	50	30	10	22	7	30	10	22	7
Родильное отделение на 48 мест	124	12	6	1	-	-	6	1	-	-
на 96 мест	125	35	12	2	-	-	12	2	-	-
на 144 места	126	43	20	5	-	-	20	5	-	-
Летний лагерь КРС на 200 голов	127	23	12	3	10	2	12	3	10	2
на 400 коров	128	35	15	4	13	3	15	4	12	2
то же, с молочным блоком на 200 коров	129	30	13	3	12	3	14	3	12	3
на 400 коров	130	45	18	5	17	4	19	5	17	4
Летний лагерь молодняка КРС на 400-500 голов	131	5	1	0,1	-	-	5	0,5	-	-
Кормоцех фермы КРС на 800-1000 голов	132	130	50	20	45	20	50	20	45	20
Молочный блок при коровнике на 3 т/сут.	133	35	15	4	15	4	15	4	15	4
на 6 т/сут.	134	45	20	5	20	5	20	5	20	5
Кормоприготовительная при коровнике	135	7	6	1	5	0,5	6	1	5	0,5
Свинарник-маточник (подвесная дорога) на 50 маток	136	4	2	0,1	-	-	2	0,1	-	-
то же, с навозоуборочным транспортером	137	11	3	0,2	3	0,2	6	0,5	5	0,5
то же, с теплогенератором	138	20	6	1	5	0,5	10	3	6	1
то же, с электрообогревом	139	60	28	13	12	4	28	13	8	2
Свинарник-маточник (подвесная дорога) на 100 маток	140	7	4	0,5	-	-	7	1	-	-
то же, с навозоуборочным транспортером	141	15	5	0,5	4	0,5	5	0,5	4	0,5
то же, с теплогенератором	142	30	8	2	6	1	8	2	6	1
то же, с электрообогревом	143	110	55	30	25	10	55	30	15	5
Свинарник-откормочник на 1000-1200 голов	144	8	2	0,1	-	-	6	1	-	-
то же, с навозоуборочным транспортером	145	20	6	0,5	5	0,5	9	1	8	1
Кормоцех для свинофермы на 100 маток и 1000 голов откорма или на 2000 голов откорма	146	60	26	6	23	5	10	1	7	0,5
Кормоцех для свинофермы на 200 маток и 2000 голов откорма или на 3000 голов откорма	147	95	37	10	33	9	15	2	10	1
Кормоцех для свинофермы на 300 маток и 3000 голов откорма или на 6000 голов откорма	148	115	45	15	40	10	15	2	10	1
Кормоцех на 12 тыс. откорма свиней	149	120	65	25	55	20	20	4	15	2
Птичник на 6-9 тыс. цыплят	150	40	25	10	10	2	25	10	7	1
на 15-20 тыс. цыплят	151	65	30	10	15	4	30	10	10	2
на 7 тыс. молодняка	152	30	10	2	5	1	10	2	4	0,5
на 10-12 тыс. молодняка	153	40	20	5	5	1	20	5	5	1
на 5-6 тыс. кур	154	40	20	5	10	2	20	5	10	2
на 8 тыс. кур	155	52	25	10	12	3	25	10	12	3
Птичник с клеточными батареями на 10-15 тыс. кур-несушек	156	35	10	2	5	1	15	4	10	2
на 20 тыс. кур-несушек	157	45	12	3	7	1	20	5	13	3
Кормоцех птицефермы на 25-30 тыс. кур	158	60	25	5	20	4	10	1	7	1
Навесы для выращивания 4-8 тыс. утят или 2-4 тыс. утят	159	2	2	1,2	-	-	2	0,5	-	-
Птичник на 3 тыс. утят	160	50	20	8	15	5	10	7	5	1
Птичник на 5 тыс. утят	161	80	40	20	30	15	20	11	10	3
Птичник на 2 тыс. индеек маточного стада	162	40	25	10	20	9	10	7	5	1
Цех для выращивания индюшат на 14 тыс. голов	163	125	70	40	35	15	30	20	15	4
Птичник для выращивания 3300 гусят-бройлеров	164	-	25	10	20	5	15	10	10	2
для 6300 гусят-бройлеров	165	-	45	20	40	20	25	15	20	5
Инкубаторий 2 инкубатора	166	25	20	5	-	-	20	15	-	-
4 инкубатора	167	50	30	10	-	-	30	20	-	-
6 инкубаторов	168	100	60	30	-	-	60	30	-	-
10 инкубаторов	169	120	80	45	-	-	80	45	-	-
Овчарня на 800-1000 овцематок	170	6	1	0,4	-	-	5	3	-	-
Овчарня на 1000 гол. молодняка	171	5	2	0,4	-	-	4	2	-	-
Конюшня	172	5	3	1,5	-	-	3	1,5	-	-
Оборудование для прессования кормов ОПК-2,0	173	150	150	90	130	80	150	60	130	80
ОПК-3,0	174	210	210	140	180	120	210	140	180	120
ОПК-3,0у	175	137	135	80	120	70	135	80	120	70
ОПК-5,0	176	334	330	240	290	200	330	240	290	200
Оборудование для гранулирования травяной муки ОГК-0,8А	177	60	50	20	45	15	50	20	45	15
ОГК-1,5	178	100	85	35	80	25	85	35	80	25
Оборудование для гранулирования комбикормов ОГК-3	179	75	55	30	50	25	55	30	50	25
ОГК-6	180	110	70	40	65	35	70	40	65	35
Агрегат для приготовления травяной муки АВМ-0,65	181	105	80	45	70	40	80	45	70	40
АВМ-0,5А	182	230	185	100	170	90	185	100	170	90
АВМ-3,0	183	450	360	260	330	240	360	260	330	240
АВМ-5,0	184	758	605	485	550	450	605	485	560	450
Пункт приготовления травяной муки на базе 2-х агрегатов АВМ-0,65	185	-	590	470	550	450	590	470	550	450
на базе 2-х агрегатов АВМ-1,5А	186	-	300	210	270	200	300	210	270	200
Дробилка кормов ДБ-5-1	187	42	40	10	35	10	-	-	-	-
КДМ-2	188	30	30	5	25	5	-	-	-	-
Измельчитель грубых кормов ИГК-30Б	189	30	30	5	25	5	-	-	-	-
ИРТ-165	190	160	150	80	130	65	-	-	-	-
Волгарь-5	191	22	22	5	20	5	-	-	-	-
Волгарь-15	192	466	40	10	35	10	-	-	-	-
Комбикормовый завод производительностью 60 т/сутки	193	1290	650	120	575	115	650	120	575	115
Комбикормовый цех производительностью 10-15 т/смену	194	140	65	30	60	30	65	30	60	30
30 т/смену	195	250	120	70	105	60	120	70	105	60
50 т/смену	196	300	190	120	160	100	190	120	160	100
Убойно-санитарный пункт	197	15	6	1	5	1	2	0,2	2	0,2
Ветеринарный пункт	198	1	1	0,4	-	-	1	0,4	-	-
Ветеринарно-фельдшерский пункт	199	5	3	1	-	-	3	1	-	-
Пункт искусственного осеменения	200	4	2	0,5	-	-	-	-	-	-
Участковая ветеринарная лечебница	201	50	20	10	10	3	10	3	4	0,5

Приложение 1.13
Электрические нагрузки объектов растениеводства и подсобных производств

Наименование объекта	№ шифра	Установленная мощность Р_У, кВт	Дневной максимум нагрузки				Вечерний максимум нагрузки
			активной, кВт		реактивной, квар		активной, кВт		реактивной, квар
			Р_МД		Q_МД		Р_МВ		Q_МВ
1	2	3	4	5	6	7	8	9	10	11
Комплект машин и оборудования зерноочистительного агрегата ЗАВ-20	300	30	25	8	25	8	26	8	23	7
то же, с семяочистительным отделением	301	65	55	25	55	25	57	25	52	22
ЗАВ-40	302	45	35	13	35	13	36	15	32	12
то же, с семяочистительным отделением	303	80	65	30	65	30	66	32	64	10
ЗАВ-5	304	32	30	10	30	10	32	12	30	28
Комплект машин и оборудования зерноочистительно-сушиль-ного комплекса КЗС-10Б	305	65	65	30	60	28	65	30	60	50
КЗС-20Б	306	100	100	55	95	50	100	55	95	90
КЗС-20Ш	307	164	160	100	150	90	160	100	150	110
КЗС-40	308	190	190	125	175	110	190	125	175	160
КЗР-5	309	250	250	175	235	160	250	170	235	-
Пункт послеуборочной обработки зерна кукурузы в початках, производительностью 10 т/час	310	150	170	120	100	55	120	70	100	55
Зернохранилище с передвижными механизмами емкостью 500 т	311	20	10	2	10	2	5	1	3	0,5
1000-2000 т	312	60	20	4	18	3	10	2	5	0,5
то же, с ленточным транспортером 1000 тонн	313	75	25	8	25	8	10	2	5	0,5
Овощекартофелехранилище на 300-600 тонн	314	8	5	0,5	3	0,5	2	0,2	-	-
1000 тонн	315	10	6	0,5	4	0,5	2	0,2	-	-
то же, с отопительно-вентиля-ционной установкой на 500-600 т	316	30	20	4	15	3	20	4	15	3
1000 тонн	317	60	36	10	25	8	36	10	25	8
Холодильник для хранения фруктов емкостью 50 тонн	318	12	8	2	6	2	8	2	6	2
250 тонн	319	62	35	13	25	8	35	13	25	8
350 тонн	320	140	68	30	50	22	65	30	50	22
700 тонн	321	195	95	50	70	35	95	50	70	35
Семенохранилище емкостью 1000 тонн	322	100	80	35	60	20	80	35	60	20
2500 тонн	323	140	95	43	70	28	95	43	70	28
Склад рассыпных и гранулированных кормов емкостью 200 т	324	30	20	3	12	2	1	0,2	-	-
360 тонн	325	45	30	6	18	2	5	0,5	-	-
520 тонн	326	50	35	7	22	4	10	2	5	0,5
Склад концентрированных кормов с дробилкой ДКУ-1	327	24	15	2	13	2	1	0,2	-	-
ДКУ-2	328	40	25	6	23	5	1	0,2	-	-
Склад минеральных удобрений	329	16	12	2	4	0,5	1	0,2	-	-
Склад ядохимикатов емкостью до 2000 тонн	330	10	5	0,5	4	0,5	1	0,2	-	-
Склад нефтепродуктов емкостью до 300 м³	331	7	5	0,5	4	0,5	2	0,5	-	-
Цех виноделия производительностью 50-100 тыс. дал/год	332	-	80	35	60	22	80	35	60	22
Цех овощных и фруктовых консервов производительностью 1 м.у.б. в год	333	-	100	54	75	30	100	45	75	30
3 м.у.б. в год	334	-	125	60	95	40	125	60	95	40
то же, с солением и квашением 1 м.у.б. в год - 300 тонн	335	-	150	80	110	52	150	80	110	52
3 м.у.б. в год - 500 тонн	336	-	180	100	155	82	180	100	155	82
Цех по переработке 50 т солений и 130 т капусты	337	52	40	12	45	15	40	12	45	15
Кумысный цех на 1-2 тыс. л/сут.	338	20	12	2	10	2	12	2	10	2
Кузница	339	10	5	0,5	-	-	1	0,2	-	-
Плотницкая	340	15	10	2	8	2	1	0,2	-	-
Столярный цех	341	20	15	3	10	2	1	0,2	-	-
Лесопильный цех с пилорамой ЛРМ-79	342	35	16	3	18	3	2	0,5	-	-
Р-65	343	45	23	5	27	6	2	0,5	-	-
Мельница с жерновым поставом 5/4	344	10	5	1	4	0,5	1	0,2	-	-
Мельница с жерновым поставом 6/4	345	12	8	1,5	6	0,5	1	0,2	-	-
Мельница с жерновым поставом 7/4	346	15	10	2	8	1	1	0,2	-	-
Мельница с жерновым поставом 8/4	347	25	17	4	13	3	1	0,2	-	-
Мельница вальцовая производительностью 6 т/сут.	348	25	15	4	10	2	1	0,2	-	-
25 т/сут.	349	55	35	7	25	10	2	0,5	-	-
Крупорушка	350	20	12	3	10	2	1	0,2	-	-
Просорушка	351	3	2	0,5	2	0,5	1	0,2	-	-
Гречерушка	352	4	3	1	2	0,5	1	0,2	-	-
Маслобойка	353	20	10	2	7	1	1	0,2	-	-
Приемный пункт молокозавода мощностью 10 т/смену	354	120	45	15	40	12	45	15	40	12
30 т/смену	355	215	65	25	60	22	65	25	60	22
Хлебопекарня производительностью 3 т/сут	356	10	5	0,5	4	0,5	5	0,5	4	0,5
5,5 т/сут	357	30	15	4	13	3	15	4	13	3
11 т/сут	358	55	25	8	23	7	25	8	23	7
Пункт первичной обработки льна	359	25	15	2,5	13	2	1	0,2	-	-
Мяльно-трепальный цех 4 т/смену	360	70	30	8	25	6	3	0,5	-	-
8 т/смену	361	140	60	22	55	20	4	0,5	-	-
Хмелесушка с воздухоподогревателем	362	16	10	3	7	2	10	3	7	2
Камерная	363	100	55	15	40	10	55	15	40	10
Сеннажная башня	364	60	10	2	8	1	-	-	-	-
Установка вентиляционная для досушивания сена	365	155	120	60	90	40	120	60	90	40
Хлопкозаготовительный пункт с сушильно-очистительным цехом	366	800	380	280	290	200	405	300	250	170
Картофелесортировочный пункт	367	6	5	1,5	4	1	-	-	-	-
Кирпичный завод на 1-1,5 млн. кирпича в год	368	30	20	5	17	4	6	1	4	0,5
Теплая стоянка для тракторов	370	12	5	0,53	2,5	0,52	2	0,2	-	-
Пункт ТО машин и оборудования на фермах	371	15	10	2	7	3,5	5	1,5	4	1
Материально-технический склад	372	5	3	0,5	2,7	1	1	0,2	-	-
Мастерская пункта ТО в бригаде на 10-20 тракторов	373	35	15	4	9,5	5	5	0,5	4	0,2
на 30-40 тракторов	374	45	20	5	13	10	10	2	8	1
Гараж с профилакторием на 10 автомашин	375	45	20	5	13	10	10	2	8	1
на 25 автомашин	376	85	30	10	17	15	15	4	12	2
на 60 автомашин	377	115	45	20	20	20	20	5	16	4
Картофелесортировочный пункт 30 т/час на оборудовании ГДР	378	-	80	40	70	30	50	25	40	20
Центральная ремонтная мастерская на 25 тракторов	379	110	45	20	40	15	25	8	20	6
на 50-100 тракторов	380	160	60	28	50	20	30	10	25	8
на 150-200 тракторов	381	230	90	50	80	40	45	20	40	15
Пожарное депо на 1-2 машины	382	6	4	0,5	3	0,2	4	0,5	3	0,2
Котельная с котлами КВ-300М или Д-7211383	383	10	5	1	4	0,5	5	1	4	0,5
Котельная с 2 котлами "Универсал-6" для отопления	384	25	15	5	10	2	15	5	10	2
для пароснабжения	385	13	7	1,5	5	1	7	1,5	5	1
Котельная с 4 котлами "Универсал-6" для отопления и горячего водоснабжения	386	55	28	13	20	8	28	13	20	8
для пароснабжения	387	28	18	10	13	4	18	10	13	4
Насосные станции для оросительных систем	388	55	55	45	50	40	55	45	50	40
	389	100	100	80	90	75	100	80	90	75
	390	200	200	160	170	140	200	160	170	140
	391	280	280	220	210	160	280	220	210	160
	392	400	400	330	300	240	400	330	300	240

Приложение 1.14
Электрические нагрузки общественных учреждений и коммунальных потребителей

Наименование объекта	№ шифра	Установленная мощность Р_У, кВт	Дневной максимум нагрузки				Вечерний максимум нагрузки
			активной, кВт		реактивной, квар		активной, кВт		реактивной, квар
			Р_МД		Q_МД		Р_МВ		Q_МВ
1	2	3	4	5	6	7	8	9	10	11
Начальная школа на 40 учащихся	500	10	5	1,5	-	-	2	0,2	-	-
на 80 учащихся	501	12	7	1,5	-	-	2	0,2	-	-
на 160 учащихся	502	20	11	2	-	-	4	0,5	-	-
Общеобразовательные школы с мастерской на 190 учащихся	503	55	14	3	7	2	20	5	10	2
на 320 учащихся	504	80	20	5	10	3	40	14	20	5
то же, с электроплитой на 480 учащихся	505	115	40	14	20	5	42	14	20	5
на 540 учащихся	506	95	25	7	12	4	50	16	25	7
то же, с электроплитой	507	125	45	15	23	6	50	16	25	7
Спальный корпус школы-интерната на 50 мест	508	15	5	0,5	-	-	10	2	-	-
на 80 мест	509	20	8	0,5	-	-	15	4	-	-
Столовая школы-интерната	510	15	9	2	4	1,5	5	0,5	-	-
Мастерские при средней школе	511	15	7	1,5	5	1	2	0,2	-	-
Детские ясли-сад на 25 мест	512	7	4	0,5	-	-	3	0,2	3	0,2
на 50 мест	513	15	9	2	5	0,5	6	0,5	4	0,5
на 90 мест	514	20	12	3	6	0,5	8	1	4	0,5
с электроплитой на 50 мест	515	30	18	5	5	0,5	12	3	4	0,5
на 90 мест	516	40	23	8	7	1,5	14	4	6	1
на 140 мест	517	60	30	10	9	2	20	5	-	-
Административное здание (контора колхоза, совхоза) на 15-20 рабочих мест	518	25	15	4	10	2	8	1	-	-
на 35-50 рабочих мест	519	40	25	10	18	7	10	2	-	-
на 70 рабочих мест	520	55	35	15	25	10	15	4	-	-
Сельсовет с отделением связи	521	10	7	1,5	3	0,5	3	0,2	-	-
Сельский радиотрансляцион-ный узел 1,25 кВт	522	-	6	0,5	3,5	0,5	6,5	1,5	3	0,5
2,5 кВт	523	-	8	3	4	1	8	3	4	1
Приемный телепункт "Экран" с ретранслятором РЦТЛ 524	524	-	5	1	3	0,5	5	1	3	0,5
Клуб со зрительным залом на 150-200 мест	525	15	3	0,5	1,5	0,3	10	2	6	1,5
на 300-400 мест	526	30	6	1	3	0,6	18	5	10	2
Дом культуры со зрительным залом на 150-200 мест	527	30	5	0,8	3	0,2	14	2	8	2
на 300-400 мест	528	65	10	2	6	1	32	6	20	4
на 400-600 мест	529	100	10	2	6	1	50	13	30	6
Бригадный дом	530	6	2	0,2	-	-	5	1	-	-
то же, с залом на 100 мест	531	12	4	0,5	-	-	7	1,5	-	-
Дом животноводов на 12-18 мест	532	66	3	0,2	-	-	5	1	-	-
Сельская поликлиника на 150 посещений в смену	533	100	15	5	8	1,5	30	10	20	5
Сельская участковая больница на 50 коек	534	150	50	18	35	10	50	18	35	10
Сельская амбулатория на 3 врачебных должности	535	30	10	2	3	0,5	10	2	3	0,5
Фельдшерско-акушерский пункт	536	6	4	0,5	-	-	4	0,5	-	-
Столовая на 25 мест	537	10	5	1	3	0,5	2	0,2	-	-
на 35-50 мест	538	15	9	2	4	0,5	3	0,5	-	-
на 75-100 мест	539	20	12	2	6	1	4	0,5	-	-
Столовая с электронагревательным оборудованием на 35 мест	540	40	10	6	10	2	10	2	4	1
на 50 мест	541	70	35	13	15	4	15	4	5	1
Столовая с электронагревательным оборудованием и электроплитой на 35 мест	544	65	35	13	15	4	15	4	5	1
на 100 мест	547	150	70	35	35	13	45	19	20	6
Общежитие на 24 места	548	4	4	0,5	-	-	12	3	4	0,5
Торговый центр для поселков с населением на 2 тыс. жителей (столовая, магазин, комбинат бытового обслуживания)	549	60	40	16	30	10	25	8	15	4
Магазин на 2 рабочих места, смешанный ассортимент	550	50	2	0,8	-	-	4	1,6	-	-
на 4 места, продовольственный	551	15	10	2	5	0,5	10	2	5	0,5
на 4 места промтоварный	552	7	6	1	-	-	6	1	-	-
Смешанный ассортимент на 6-10 мест	553	10	4	1	-	-	4	1	-	--
продовольственный	554	20	10	2	9,5	4,5	0,5	8	5	0,5
промтоварный	555	10	3	0,5	-	-	3	0,5	-	-
Комбинат бытового обслуживания на 6 рабочих мест	556	5	3	0,5	2	0,2	1	0,2	-	-
на 10 рабочих мест	557	8	5	1	3	0,5	2	0,5	-	-
на 25 рабочих мест	558	30	15	4	10	2	5	0,5	-	-
Баня на 5 мест	559	3	3	0,2	2	0,2	3	0,2	2	0,2
на 10 мест	560	10	7	0,5	2	0,2	7	0,5	2	0,2
на 20 мест	561	16	8	2	5	0,5	8	2	5	0,5
Прачечная производительностью 0.125 т белья в смену	562	20	10	2	6	1	10	2	6	1
1 т белья в смену	565	80	25	8	15	4	25	8	15	4

Приложение 2.1.
Марки голых алюминиевых проводов, применяемых в воздушных электрических сетях

Марка провода	Конструкция провода	Преимущественная область применения
А	Провод, скрученный из алюминиевых проволок марки АТ	В атмосфере воздуха типов I и II при условии содержания в атмосфере сернистого газа не более 150 мг/(м^2×сут) (1,5 мг/м³) на суше всех макроклиматических районов по ГОСТ 15150-69* , кроме ТВ и ТС.
Ап	То же, но из алюминиевых проволок марки АТп.	То же.
АКП	Провод марки А, но междупроволочное пространство всего провода, за исключением наружной поверхности, заполнено нейтральной смазкой, повышенной теплостойкости.	На побережьях морей, соленых озер, в промышленных районах и районах засолоненных песков, а также в прилегающих к ним районах с атмосферой воздуха типов I и II на суше и море всех макроклиматических районов по ГОСТ 15150-69* .
АпКП	То же, но провод марки АП.	То же.
АС	Провод, состоящий из стального сердечника и алюминиевых проволок марки АТ.	В атмосфере воздуха типов I и II при условии содержания в атмосфере сернистого газа не более 150 мг/(м^2×сут) (1,5 мг/м³) на суше всех макроклиматических районов по ГОСТ 15150-69* , кроме ТС и ТВ.
АпС	То же, но из алюминиевых проволок марки АТп.	То же.
АСКС	Провод марки АС, но межпроволочное пространство стального сердечника, включая его наружную поверхность, заполнено нейтральной смазкой повышенной теплостойкости.	На побережьях морей, соленых озер, в промышленных районах и районах засолоненных песков, а также в прилегающих к ним районах с атмосферой воздуха типов II и III при условии содержания в атмосфере сернистого газа не более 150 мг/(м^2×сут) (1,5 мг/м³) и хлористых солей не более 200 мг/(м^2×сут) на суше всех макроклиматических районов по ГОСТ 15150-69* , кроме ТВ.
АпСКС	То же, но провод марки АпС.	То же.
АСКП	Провод марки АС, но межпроволочное пространство всего провода, за исключением наружной поверхности, заполнено нейтральной смазкой, повышенной теплостойкости.	На побережьях морей, соленых озер, в промышленных районах и районах засолоненных песков, а также в прилегающих к ним районах с атмосферой воздуха типов II и III на суше и море всех макроклиматических районов по ГОСТ 15150-69* .
АпСКП	То же, но провод марки АпС.	То же.
АСК	Провод марки АС, но стальной сердечник изолирован двумя лентами полиэтилентерефталатной пленки. Многопроволочный стальной сердечник под полиэтилентерефталатными лентами должен быть покрыт нейтральной смазкой повышенной теплостойкости.	На побережьях морей, соленых озер, в промышленных районах и районах засолоненных песков, а также в прилегающих к ним районах с атмосферой воздуха типов II и III при условии содержания в атмосфере сернистого газа не более 150 мг/(м^2×сут) (1,5 мг/м³) и хлористых солей не более 200 мг/(м^2×сут) на суше всех макроклиматических районов по ГОСТ 15150-69* /, кроме ТВ.
АпСК	То же, но провод марки АпС.	То же.
АН	Провод, скрученный из проволок нетермообработанного алюминиевого сплава марки АBE.	В атмосфере воздуха типов I и II при условии содержания в атмосфере сернистого газа не более 150 мг/(м^2×сут) (1,5 мг/м³) на суше всех макроклиматических районов по ГОСТ 15150-69* , кроме ТВ и ТС.
АНКП	Провод марки АН, но межпроволочное пространство всего провода, за исключением наружной поверхности, заполнено нейтральной смазкой, повышенной теплостойкости.	На побережьях морей, соленых озер, в промышленных районах и районах засолоненных песков, а также в прилегающих к ним районах с атмосферой воздуха типов II и III на суше и море всех макроклиматических районов по ГОСТ 15150-69* .
АЖ	Провод, скрученный из проволок термообработанного алюминиевого сплава марки АBE.	В атмосфере воздуха типов I и II при условии содержания в атмосфере сернистого газа не более 150 мг/(м^2×сут) (1,5 мг/м³) на суше всех макроклиматических районов по ГОСТ 15150-69* , кроме ТB и ТC
АЖКП	Провод марки АЖ, но межпроволочное пространство всего провода, за исключением наружной поверхности, заполнено нейтральной смазкой, повышенной теплостойкости.	На побережьях морей, соленых озер, в промышленных районах и районах засолоненных песков, а также в прилегающих к ним районах с атмосферой воздуха типов II и III на суше и море всех макроклиматических районов по ГОСТ 15150-69* .

Приложение 2.2.
Типы проводов СИП

Изготовитель	Тип провода	Страна
*Nexans*	“Торсада”	Франция
*Pirelli Cables and System*	“АМКА”	Финляндия
ОАО “Севкабель”	“Аврора”	Россия
ОАО “Иркутскабель”	“СИП - 1(2)”	Россия
ЗАО “Мокабельмет”	“СИП - 1(2)”	Россия
ОАО “Камккабель”	“СИП - 1(2)”	Россия
ОАО “Белсельэлектросетьстрой”	“САСПсш (САПсш)”	Республика Беларусь

Приложение 2.3.
Характеристики алюминиевых проводов марок А и АКП

Номинальное сечение, мм²	Сечение провода, мм²	Диаметр провода, мм	Сопротивление постоянному току при 20⁰С, Ом/км, не боле	Допустимый длительный ток для неизолированных проводов	Масса провода, кг/км
Номинальное сечение, мм²	Вне помещений	Диаметр провода, мм	Сопротивление постоянному току при 20⁰С, Ом/км, не боле	Внутри помещений	Масса провода, кг/км
16	15,9	5,1	1,80	105	75	43
25	24,9	6,4	1,140	136	106	68
35	34,3	7,5	0,830	170	130	94
50	49,5	9,0	0,576	215	165	135
70	69,2	10,7	0,412	265	210	189
95	92,4	12,3	0,308	320	255	252
120	117,0	14,0	0,246	375	300	321
150	148,0	15,8	0,194	440	355	406
185	183,0	17,5	0,157	500	410	502
240	239,0	20,0	0,120	590	490	655

Приложение 2.4.
Характеристики алюминиевых проводов марок АС, АСКС, АСКП и АСК

Номинальное сечение (алюминий/ сталь), мм²	Сечение, мм²		Диаметр, мм		Сопротивление постоянному току при 20 °С, Ом/км, не более	Допустимый длительный ток для неизолированных проводов		Масса, кг/км
	алюминия	стали	провода	стали		Вне помещений	Внутри помещений	алюминия	стали	провода (без смазки)	смазки
	алюминия	стали	провода	стали		Вне помещений	Внутри помещений	алюминия	стали	провода (без смазки)	провод АСКС	провод АСКП
10/1,8	10,6	1,77	4,5	1,5	2,695	84	53	28,9	13,8	42,7	1,0	1,0
16/2,7	16,1	2,69	5,6	1,9	1,772	111	79	44,0	20,9	65	1,0	1,0
25/4,2	24,9	4,15	6,9	2,3	1,146	142	109	67,9	32,4	100	1,5	1,5
35/6,2	36,9	6,15	8,4	2,8	0,773	175	135	100	48,0	149	2,5	2,5
50/8,0	48,2	8,04	9,6	3,2	0,592	210	165	132	63,0	194	3,0	3,0
70/11	68,0	11,3	11,4	3,8	0,420	265	210	188	88,0	274	4,5	4,5
70/72	68,4	72,2	15,4	11,0	0,420			188	567	755	38	38
95/16	95,4	15,9	13,5	4,5	0,299	330	260	261	124	384	6,0	6,0
95/15	91/7	15,0	13,5	5,0	0,314			253	117	370	8,5	31
95/141	91/2	141,0	19,8	15,4	0,316			251	1106	1357	69	69
120/19	118	18,8	15,2	5,6	0,245	390	313	324	147	471	11	35
120/27	116	26,6	15,5	6,6	0,249	375		320	208	528	14	37
150/19	148	18,8	16,8	5,5	0,195	450	365	407	147	554	12	42
150/24	149	24,2	17,1	6,3	0,194	450	365	409	190	600	14	44
150/34	147	34,3	17,5	7,5	0,196	450		406	269	675	18	48
185/24	187	24,2	18,9	6,3	0,154	520	430	515	190	705	14	51
185/29	181	29,0	18,8	6,9	0,159	510	425	500	228	728	16	52
185/43	185	43,1	19,6	8,4	0,156	515		509	337	846	23	61
185/128	187	128	23,1	14,7	0,155			517	1008	1525	63	101
240/27	205	26,6	19,8	6,6	0,140			566	208	774	15	57
240/32	244	31,7	21,6	7,2	0,118	605	505	673	248	921	17	66
240/39	236	38,6	21,6	8,0	0,122	610	505	650	902	952	22	71
240/56	241	56,3	22,4	9,6	0,120	610		665	441	1106	30		78

Приложение 2.5.
Приближенные значения внешних индуктивных сопротивлений для воздушных линий с проводами из меди, алюминия и стали

Среднее геометрическое расстояние между проводами, мм	Индуктивное сопротивление (Ом/км) провода при диаметре или сечении, мм или мм²
Среднее геометрическое расстояние между проводами, мм	Ø 4	Ø5	4	6	10	16	25	35	50	70	95	120	150	185	240	300
400	0,332	0,318	0,385	0,371	0,355	0,333	0,319	0,308	0,297	0,283	0,274	-	-	-	-	-
600	0,359	0,345	0,411	0,397	0,381	0,358	0,345	0,336	0,325	0,309	0,300	0,292	0,287	0,280	-	-
800	0,375	0,361	0,429	0,415	0,399	0,377	0,363	0,352	0,341	0,327	0,318	0,310	0,305	0,298	-	-
1000	0,389	0,375	-	0,429	0,413	0,391	0,377	0,366	0,355	0,341	0,332	0,324	0,319	0,313	0,305	0,298
1250	0,403	0,389	-	0,443	0,427	0,405	0,391	0,380	0,369	0,355	0,346	0,338	0,333	0,327	0,319	0,312
1500	0,414	0,400	-	-	0,438	0,416	0,402	0,391	0,380	0,366	0,357	0,349	0,344	0,338	0,330	0,323
2000	-	-	-	-	0,457	0,435	0,421	0,410	0,398	0,385	0,376	0,368	0,363	0,357	0,349	0,342
2500	-	-	-	-	-	0,449	0,435	0,424	0,413	0,399	0,390	0,382	0,377	0,371	0,363	0,356
3000	-	-	-	-	-	0,460	0,446	0,435	0,423	0,410	0,401	0,393	0,388	0,382	0,374	0,367
3500	-	-	-	-	-	0,470	0,456	0,445	0,433	0,420	0,411	0,403	0,398	0,392	0,384	0,377
4000	-	-	-	-	-	0,478	0,464	0,453	0,441	0,428	0,419	0,411	0,406	0,400	0,392	0,385
4500	-	-	-	-	-	-	0,471	0,460	0,448	0,435	0,426	0,418	0,413	0,407	0,399	0,392
5000	-	-	-	-	-	-	-	0,467	0,456	0,442	0,433	0,425	0,420	0,414	0,406	0,399
5500	-	-	-	-	-	-	-	-	0,462	0,443	0,439	0,434	0,426	0,420	0,412	0,405
6000	-	-	-	-	-	-	-	-	0,468	0,454	0,445	0,437	0,432	0,426	0,418	0,411

Приложение 2.6.
Приближенные значения внешних индуктивных сопротивлений воздушных линий со сталеалюминевыми проводами.

Среднее геометрическое расстояние между проводами, мм	Внешние индуктивные сопротивления (Ом/км) для линии с проводами сечением, мм²
Среднее геометрическое расстояние между проводами, мм	35	50	70	95	120	150	185	240
2000	0,403	0,382	0,392	0,371	0,365	0,358	-	-
2500	0,417	0,406	0,396	0,385	0,379	0,372	0,365	0,357
3000	0,429	0,418	0,408	0,397	0,391	0,384	0,377	0,369
3500	0,438	0,427	0,417	0,406	0,400	0,398	0,386	0,378
4000	0,446	0,435	0,425	0,414	0,408	0,401	0,394	0,386
4500	-	-	0,433	0,422	0,416	0,409	0,402	0,394
5000	-	-	0,440	0,429	0,423	0,416	0,409	0,401
5500	-	-	0,446	0,435	0,429	0,442	0,415	0,407
6000	-	-	-	-	-	-	-	0,413

Приложение 2.7.
Конструктивные параметры проводов СИП типа СИП – 1(2)

Кол-во жил фазных проводов х их сечение + сечение жилы несущего нулевого провода, шт/мм²	Несущий нулевой провод		СИП в целом			Поставка
	наружный диаметр не более, мм	разгружающая нагрузка при растяжении мин., кН	эффективный диаметр на ветру, мм	масса, кг/км	мин. допустимый радиус изгиба СИП, мм	строи-тельная длина, м	№ барабана
1х16+25	6,10	7,40	11,0	135	200	1000	11G
3х16+25	6,10	7,40	20,0	270	240	1000	13G
4х16+25	6,10	7,40	22,0	330	240	1000	13G
3х25+35	7,10	10,30	23,0	390	280	1000	13G
4х25+35	7,10	10,30	25,0	490	280	1000	15G
3х35+50	8,35	14,20	27,0	530	320	1000	15G
3х50+70	9,95	20,60	31,0	700	370	1000	16L
3х70+95	11,70	27,90	36,0	1000	400	500	15G
3х120+95	11,70	27,90	42,0	1500	500	500	16l

Приложение 2.8.
Электрические параметры проводов СИП типа СИП – 1(2)

Количество жил фазных проводов х их сечение + сечение жилы несущего нулевого провода, шт/мм²	Жилы токопроводящих (фазных) проводов				Жила несущего нулевого провода
	Сопротивление постоянному току, Ом/км		Реактивное сопротивление, Ом/км		Сопротивление постоянному току, Ом/км		Реактивное сопротивление нулевой последовательности, Ом/км
	+20⁰С	+70⁰С	прямой последовательности	нулевой последовательности	+20⁰С	+70⁰С	Реактивное сопротивление нулевой последовательности, Ом/км
1х16+25	1,91	2,30	0,090	–	1,38	1,52	0,074
3х16+25	1,91	2,30	0,108	0,055	1,38	1,52	0,074
3х25+35	1,20	1,44	0,106	0,045	0,986	1,16	0,073
3х35+50	0,868	1,04	0,104	0,045	0,720	0,846	0,073
3х50+70	0,641	0,770	0,101	0,045	0,493	0,579	0,071
3х70+95	0,443	0,532	0,097	0,045	0,363	0,427	0,070
3х120+95	0,253	0,304	0,092	0,030	0,363	0,427	0,078

Приложение 2.9.
Максимально допустимый длительный ток нагрузки проводов СИП типа СИП – 1(2)

Количество жил фазных проводов х их сечение + сечение жилы несущего нулевого провода, шт/мм²	Максимально допустимый длительный ток нагрузки, А^*	Ток плавкой вставки для защиты от перегрузки, А	Время нагрева и охлаждения СИП, мин.
1х16+25	75	63	7
3х16+25	70	50	10
3х25+35	90	63	12
3х35+50	115	80	14
3х50+70	140	100	16
3х70+95	180	125	18
3х120+95	250	200	20

^{* При температуре окружающего воздуха +25⁰С температура СИП +70 ⁰С, при отсутствии ветра и солнца

Приложение 2.10.
Максимально допустимые односекундные токи короткого замыкания проводов СИП типа СИП – 1(2), кА

Количество жил фазных проводов х их сечение + сечение жилы несущего нулевого провода, шт./мм² Температура СИП до короткого замыкания, ⁰С
30
40 50
60 70
1х16+25 1,35 1,28 1,20 1,12 1,03
3х16+25 1,35 1,28 1,20 1,12 1,03
3х25+35 2,12 2,00 1,87
1,74 1,60
3х35+50 2,96 2,79 2,62 2,44 2,25
3х50+70 4,23 3,99 3,74 3,48 3,22
3х70+95 5,93 5,59 5,24
4,88 4,50
3х120+95 7,60 7,19 6,77 6,33 5,90

Приложение 2.11.
Наружный расчетный диаметр провода и электрическое сопротивление фазных жил проводов СИП типа “САСПсш, (САПсш)”

Количество и номинальное сечение фазных жил, мм² Номинальное сечение фонарной жилы, мм² Номинальное сечение нулевой жилы, мм² Наружный расчетный диаметр провода, мм Сопротивление фазной жилы постоянному току, Ом/км

2х10 - - 9,2 3,08
1х10+ 1х16 - - 10,4 3,08
1х25 16 25 15,2 1,20
1х35 16 25 16,4
0,87
3х16 - 25 15,3 1,91
3х25 - 35 18,9 1,20
3х35 - 50 22,2 0,87
3х50 - 70 25,7
0,64
3х70 - 95 30,2 0,44
3х95 - 95 32,6 0,32
3х120 - 95 34,7 0,25
3х25 25 35 24,2
1,20
3х35 25 50 25,6 0,87
3х50 25 70 28,6 0,64
3х70 25 95 33,7 0,44
3х95 25 95 36,2
0,32
3х120 25 95 38,7 0,25
3х35 35 50 26,3 0,87
3х50 35 70 29,5 0,64
3х70
35 95 34,1
0,44
3х95 35 95 37,1 0,32
3х120 35 95 39,8 0,25

Приложение 2.12.
Допустимый длительный ток для проводов СИП типа “САСПсш, (САПсш)”

Сечение токопроводящей жилы, мм² Допустимый длительный ток, А
Для проводов марок САПсш и САСПсш Для проводов марок САПт и САСПт
При температуре окружающего воздуха, ºС При температуре окружающего воздуха, ºС

25 40 25 40

10 80 65 60 40

16 95 80 70 45
25 125 105 95 60
35 150 120 110 65
50 195 160 140 85

70 240 190 170 95
95 280 225 200 110
120 330 265 230 120

Приложение 2.13.
Допустимый ток короткого замыкания для проводов СИП типа “САСПсш, (САПсш)”

Сечение токопроводящей жилы, мм² Ток короткого замыкания, кА
Для проводов марок САПсш и САСПсш Для проводов марок САПт и САСПт
При длительности КЗ, с При длительности КЗ, с
1 3 1 3

10 0,9 0,5 0,6 0,3
16 1,4 0,8 1,0 0,5

25 2,3 1,3 1,5 0,8
35 3,2 1,8 2,0 1,2
50 4,6 2,6 3,0 1,7
70 4 3,7 4,0 2,4
95 7,6 4,4 5,0 2,9
120 7,7 4,4 5,0 2,9

Приложение 3.1.
Основные технические данные трехфазных двухобмоточных силовых трансформаторов.
Тип Номинальная мощность кВ·А Сочетание напряжений, кВ Схема и группа соединений обмоток
Потери, кВт
Напряжение короткого замыкания U_к,% от U_н
Ток холостого хода I_Х, %от I_Н

Холостого хода Короткого замыкания
ВН НН
ТМ 25 6 или 10 0,4 Y/Y_Н^—0
Y/Z_Н-11 0,13 0,6

0,690 4,5

4,7 3,2
ТМ 40 6 или 10 0,4 Y/Y_Н^—0
Y/Z_Н-11 0,175 0,880
1 4,5
4,7 3,0
ТМ 63 6 или 10 0,4
Y/Y_Н^—0

Y/Z_Н-11
0,24 1,28

1,47 4,5

4,7 2,8
ТМ 100 6 или 10 0,4 Y/Y_Н^—0
Y/Z_Н-11 0,33 1,97
2,27 4,5
4,7 2,6
ТМ 100 35 0,4
Y/Y_Н^—0

Y/Z_Н-11
0,42 1,97

2,27 6,5

6,8 2,6
ТМ
ТМФ 160 6 или 10 0,4 Y/Y_Н^—0 0,51 2,65 4,5 2,4

ТМ 160
35 0,4
0,69
0,4
Y/Y_Н^—0

Д/Y_Н^--11

Y/Z_Н-11
0,62 2,65
3.1
3,1 6,5
6,8
6,8 2,4

ТМ
ТМФ 250 6 или 10 0,4
0,4 Y/Y_Н^—0
Y/Z_Н-11 0,74 3.7
4,2 4,5
4,7 2,3
ТМ 250 35 0,4
0,69
0,4
Y/Y_Н^—0

Д/Y_Н^--11

Y/Z_Н-11
0,9 3,7
4,2

4,2 6,5
6,5

6,8 2,3

ТМ
ТМФ
ТМН 400 6 или
10 0,4 Y/Y_Н^—0 0,95 5,5 4,5 2,1
ТМ
ТМН 400 35 0,4 Y/Y_Н^—0 1,2
5,5
6,5

ТМ
ТМФ
ТМН 630 6 или 10 0,4 Y/Y_Н^—0 1,31 7,6 5,5 2,0
ТМ
ТМН 630 35 0,4
0,69 Y/Y_Н^—0

Д/Y_Н^--11
1,600 7,6
8.5
6,5 2,0
ТМН 630 35 6,3
11 Y/Д-11 1.600 7,6
7,6 6,5 2,0
ТМ
ТМН 1000 35 0,69
11 Y/Y_Н^—0 2,35 12,2
11,6 6,5 1,5
ТМ
ТМН 1600 35 0,69
11 Y/Y_Н^—0 3,1 18,0
16,5 6,5 1,4
ТМ
ТМН 2500 35 0,69
11
Y/Y_Н^—0
4,35 25,0
25,5
6,5 1,1

ТМ
ТМН 4000 35 11 Y/Д^—11 5,7 33,5 7,5 1,0
ТМ
ТМН 6300 35 11 Y/Д^—11 8,00 46,5
7,5 0,9
ТД 10000 38,5 10,5 Y/Д^—11 12,3 65,0 7,5 0,8
ТМН 2500 110 6,6; 11 Y_Н/Д-11 6,5 22
10,5 1,5
ТМН 6300 115 6,6; 11 Y_Н/Д-11 11 44 10,5 1
ТДН 10000 115 6,6; 11 Y_Н/Д-11 15 58
10,5 0,75
ТДГ 10000 121 38,5 Y_Н/Y-0 38,5 97,5 10,5 3,5
ТДН 16000 115 6,6; 11 Y_Н/Д-11 19 85
10,5 0,7
ТД 16000 121 6,3; 10,5 Y_Н/Д-11 58 104 10,5 2,8
ТДН 25000 113 38,5 Y_Н/Д-11 27 120
10,5 0,65
ТДН 40000 115 38,5 Y_Н/Д-11 36 170 10,5 0,55
ТДЦН 63000 115 38,5 Y_Н/Д-11 51 245
10,5 0,5
ТДНЦ 80000 115 38,5 Y_Н/Д-11 60 310 10,5 0,45
ТДЦ 125000 121 10,5; 13,8 Y_Н/Д-11 120 400
10,5 0,5}

Количество жил фазных проводов х их сечение + сечение жилы несущего нулевого провода, шт./мм²	Температура СИП до короткого замыкания, ⁰С
	30	40	50	60	70
1х16+25	1,35	1,28	1,20	1,12	1,03
3х16+25	1,35	1,28	1,20	1,12	1,03
3х25+35	2,12	2,00	1,87	1,74	1,60
3х35+50	2,96	2,79	2,62	2,44	2,25
3х50+70	4,23	3,99	3,74	3,48	3,22
3х70+95	5,93	5,59	5,24	4,88	4,50
3х120+95	7,60	7,19	6,77	6,33	5,90

Количество и номинальное сечение фазных жил, мм²	Номинальное сечение фонарной жилы, мм²	Номинальное сечение нулевой жилы, мм²	Наружный расчетный диаметр провода, мм	Сопротивление фазной жилы постоянному току, Ом/км
2х10	-	-	9,2	3,08
1х10+ 1х16	-	-	10,4	3,08
1х25	16	25	15,2	1,20
1х35	16	25	16,4	0,87
3х16	-	25	15,3	1,91
3х25	-	35	18,9	1,20
3х35	-	50	22,2	0,87
3х50	-	70	25,7	0,64
3х70	-	95	30,2	0,44
3х95	-	95	32,6	0,32
3х120	-	95	34,7	0,25
3х25	25	35	24,2	1,20
3х35	25	50	25,6	0,87
3х50	25	70	28,6	0,64
3х70	25	95	33,7	0,44
3х95	25	95	36,2	0,32
3х120	25	95	38,7	0,25
3х35	35	50	26,3	0,87
3х50	35	70	29,5	0,64
3х70	35	95	34,1	0,44
3х95	35	95	37,1	0,32
3х120	35	95	39,8	0,25

Сечение токопроводящей жилы, мм²	Допустимый длительный ток, А
	Для проводов марок САПсш и САСПсш		Для проводов марок САПт и САСПт
	При температуре окружающего воздуха, ºС		При температуре окружающего воздуха, ºС
	25	40	25	40
10	80	65	60	40
16	95	80	70	45
25	125	105	95	60
35	150	120	110	65
50	195	160	140	85
70	240	190	170	95
95	280	225	200	110
120	330	265	230	120

Сечение токопроводящей жилы, мм²	Ток короткого замыкания, кА
	Для проводов марок САПсш и САСПсш		Для проводов марок САПт и САСПт
	При длительности КЗ, с		При длительности КЗ, с
	1	3	1	3
10	0,9	0,5	0,6	0,3
16	1,4	0,8	1,0	0,5
25	2,3	1,3	1,5	0,8
35	3,2	1,8	2,0	1,2
50	4,6	2,6	3,0	1,7
70	4	3,7	4,0	2,4
95	7,6	4,4	5,0	2,9
120	7,7	4,4	5,0	2,9

Тип	Номинальная мощность кВ·А	Сочетание напряжений, кВ		Схема и группа соединений обмоток	Потери, кВт		Напряжение короткого замыкания U_к,% от U_н	Ток холостого хода I_Х, %от I_Н
		Сочетание напряжений, кВ			Холостого хода	Короткого замыкания
		ВН	НН		Холостого хода	Короткого замыкания
ТМ	25	6 или 10	0,4	Y/Y_Н^—0 Y/Z_Н-11	0,13	0,6 0,690	4,5 4,7	3,2
ТМ	40	6 или 10	0,4	Y/Y_Н^—0 Y/Z_Н-11	0,175	0,880 1	4,5 4,7	3,0
ТМ	63	6 или 10	0,4	Y/Y_Н^—0 Y/Z_Н-11	0,24	1,28 1,47	4,5 4,7	2,8
ТМ	100	6 или 10	0,4	Y/Y_Н^—0 Y/Z_Н-11	0,33	1,97 2,27	4,5 4,7	2,6
ТМ	100	35	0,4	Y/Y_Н^—0 Y/Z_Н-11	0,42	1,97 2,27	6,5 6,8	2,6
ТМ ТМФ	160	6 или 10	0,4	Y/Y_Н^—0	0,51	2,65	4,5	2,4
ТМ	160	35	0,4 0,69 0,4	Y/Y_Н^—0 Д/Y_Н^--11 Y/Z_Н-11	0,62	2,65 3.1 3,1	6,5 6,8 6,8	2,4
ТМ ТМФ	250	6 или 10	0,4 0,4	Y/Y_Н^—0 Y/Z_Н-11	0,74	3.7 4,2	4,5 4,7	2,3
ТМ	250	35	0,4 0,69 0,4	Y/Y_Н^—0 Д/Y_Н^--11 Y/Z_Н-11	0,9	3,7 4,2 4,2	6,5 6,5 6,8	2,3
ТМ ТМФ ТМН	400	6 или 10	0,4	Y/Y_Н^—0	0,95	5,5	4,5	2,1
ТМ ТМН	400	35	0,4	Y/Y_Н^—0	1,2	5,5	6,5
ТМ ТМФ ТМН	630	6 или 10	0,4	Y/Y_Н^—0	1,31	7,6	5,5	2,0
ТМ ТМН	630	35	0,4 0,69	Y/Y_Н^—0 Д/Y_Н^--11	1,600	7,6 8.5	6,5	2,0
ТМН	630	35	6,3 11	Y/Д-11	1.600	7,6 7,6	6,5	2,0
ТМ ТМН	1000	35	0,69 11	Y/Y_Н^—0	2,35	12,2 11,6	6,5	1,5
ТМ ТМН	1600	35	0,69 11	Y/Y_Н^—0	3,1	18,0 16,5	6,5	1,4
ТМ ТМН	2500	35	0,69 11	Y/Y_Н^—0	4,35	25,0 25,5	6,5	1,1
ТМ ТМН	4000	35	11	Y/Д^—11	5,7	33,5	7,5	1,0
ТМ ТМН	6300	35	11	Y/Д^—11	8,00	46,5	7,5	0,9
ТД	10000	38,5	10,5	Y/Д^—11	12,3	65,0	7,5	0,8
ТМН	2500	110	6,6; 11	Y_Н/Д-11	6,5	22	10,5	1,5
ТМН	6300	115	6,6; 11	Y_Н/Д-11	11	44	10,5	1
ТДН	10000	115	6,6; 11	Y_Н/Д-11	15	58	10,5	0,75
ТДГ	10000	121	38,5	Y_Н/Y-0	38,5	97,5	10,5	3,5
ТДН	16000	115	6,6; 11	Y_Н/Д-11	19	85	10,5	0,7
ТД	16000	121	6,3; 10,5	Y_Н/Д-11	58	104	10,5	2,8
ТДН	25000	113	38,5	Y_Н/Д-11	27	120	10,5	0,65
ТДН	40000	115	38,5	Y_Н/Д-11	36	170	10,5	0,55
ТДЦН	63000	115	38,5	Y_Н/Д-11	51	245	10,5	0,5
ТДНЦ	80000	115	38,5	Y_Н/Д-11	60	310	10,5	0,45
ТДЦ	125000	121	10,5; 13,8	Y_Н/Д-11	120	400	10,5	0,5
