10.1.2. Технологические элементы резьбы

Резьбы имеют технологические элементы, связанные с выходом резьбы, к которым относятся: фаска, сбег, недорез, недовод, проточка. Форму и размеры на конструктивные элементы резьбы устанавливает ГОСТ 10549-80.

В начале резьбы делают, как правило, коническую фаску (рисунок 10.4), которая предохраняет крайние витки от повреждений и служит направляющей при соединении деталей с резьбой. Фаску выполняют до нарезания резьбы.

В силу устройства резьбонарезающего инструмента при переходе от участка с резьбой полного профиля (участок l) к гладкой поверхности образуется участок, на котором резьба как бы сходит на нет (участок l₁), образуется сбег резьбы (рисунки 10.1, 10.4)

Если резьбу выполняют до некоторой поверхности, не позволяющей доводить инструмент до упора к ней, то образуется недовод резьбы.

Сбег плюс недовод образуют недорез резьбы (рисунок 10.4).

Рисунок 10.4 - Технологические  элементы  резьбы

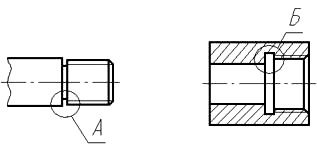

При необходимости изготовления резьбы полного профиля без сбега, для вывода инструмента делают проточку, диаметр которой для наружной резьбы должен быть немного меньше внутреннего диаметра резьбы (рисунок 10.5 а), а для внутренней - немного больше наружного диаметра резьбы (рисунок 10.5 б).

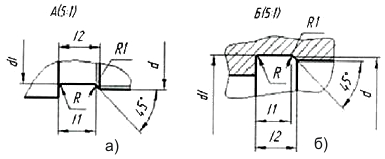

Рисунок 10.5 - Проточки  для  вывода  резьбонарезывающего  инструмента
