10.2. Соединения резьбовые

Части резьбовых соединений могут непосредственно свинчиваться друг с другом (рисунок 10.8): стержень одной детали ввинчивается в отверстие второй детали. Наружный диаметр резьбы стержня соответствует внутреннему диаметру резьбы в отверстии, а диаметр отверстия - внутреннему диаметру резьбы стержня. Изображая резьбовые соединения на чертежах, резьбу в отверстии показывают только в той части, которая не закрыта стержнем.

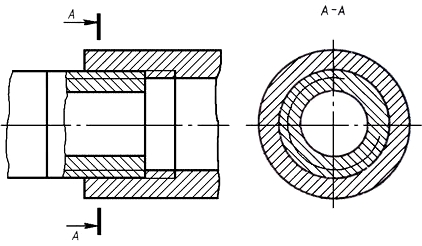

Рисунок 10.8 - Резьбовое соединение в разрезе



10.2.1. Стандартные крепежные детали

 Соединение изделий выполняется с применением крепежных деталей: болтов, винтов, шпилек, гаек, шайб. Формы и размеры этих деталей стандартизированы.

Резьбовые крепежные детали, как правило, имеют метрическую резьбу с крупным шагом, реже с мелким.

Все стандартные крепежные детали имеют условное обозначение.

Структура условных обозначений крепежных деталей:

1        2   3      4      5    6    7   8   9 10     11

Болт 2М20×1,5 - 8g×90.58.40Х.019 ГОСТ 7796 - 70

1 -  наименование детали;

2 -  исполнение (первое исполнение не указывается);

3 -  обозначение резьбы метрической и ее диаметр;

4 -  шаг резьбы (если он мелкий);

5 - поле допуска резьбы (на учебных чертежах условно принято, что резьба выполнена с полем допуска 8g для болтов, винтов и  шпилек и 7H для гайки);

6 - длина стержня резьбы;

7 - класс или группа прочности (на учебных чертежах условно принято, что болты, винты и шпильки изготовлены из углеродистой стали класса прочности 5.8 (пишется 58), а гайки - из той же стали класса прочности 5);

8 - указание о применении спокойной стали;

9 - вид покрытия (на учебных чертежах условно принято, что детали        не подвергались защитным (антикоррозийным) или декоративным покрытиям);

10 -  толщина покрытия;

11 -  номер размерного стандарта;

В зависимости от назначения чертежа различают конструктивное, упрощенное и условное изображения стандартных крепежных изделий и их соединений.

При выполнении сборочных чертежей рекомендуется упрощенное изображение крепежных деталей, размеры которых определяют по условным соотношениям в зависимости от наружного диаметра резьбы и не изображают такие элементы, как фаски, зазоры, запас резьбы и т.д.

Условное изображение применяют тогда, когда диаметр стержня равен 2 мм и менее.

Особенности выполнения разъемных соединений

По ГОСТ 2305-68 болты, винты, шпильки и шпонки в продольном разрезе изображаются не рассеченными. На сборочных чертежах, не рассеченными, как правило, изображают также гайки и шайбы.

Шестигранные головку болта и гайку на главном виде принято показывать тремя гранями.

 Смежные детали в разрезе заштриховывают с наклоном в разные стороны.
