10.2.2. Соединение болтовое

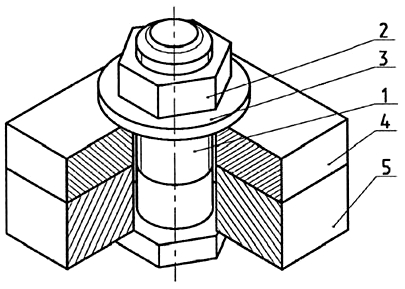

Болтовое соединение (рисунок 10.9) деталей 4, 5 осуществляется посредством болта 1, гайки 2 и шайбы 3.

Рисунок 10.9 - Соединение болтом. Наглядное изображение

Болт -  цилиндрический стержень, на одном конце которого имеется головка, на другом ― резьба для навинчивания гайки.

Гайка - деталь, имеющая отверстие с резьбой для навинчивания на болт или шпильку.

Шайба -  пластина  с отверстием. Шайбы подкладывают под головки болтов, винтов и гайки для предохранения поверхности детали от смятия и для устранения самоотвинчивания гаек, болтов, винтов.

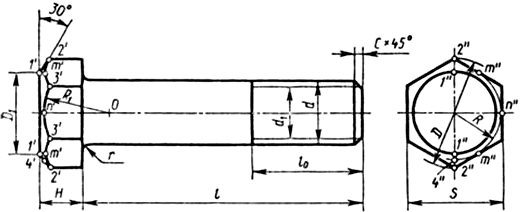

Рисунок 10.10 - Конструктивное изображение болта
