10.2.3. Соединение шпилечное

Шпилечное соединение (рисунок 10.11) применяется, когда нет места для размещения головки болта или одна из соединяемых деталей имеет значительную толщину. Оно состоит из шпильки 1, гайки 2, шайбы 3 и скрепляемых деталей 4, 5.

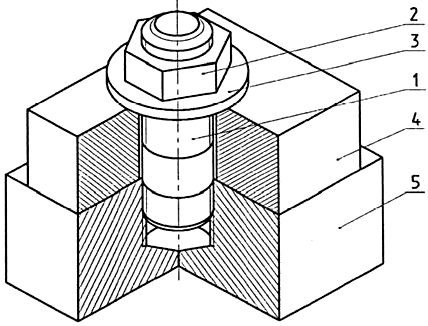

Рисунок 10.11 - Наглядное изображение соединения шпилькой

В детали с меньшей толщиной сверлят сквозное отверстие диаметром 1,1×d, где d - диаметр резьбы. Во второй детали выполняют глухое резьбовое отверстие, в которое ввинчивают шпильку резьбовым концом длиной l₁=d (согласно ГОСТ 22032-76) для деталей из стали, бронзы, латуни, l₁=1,25×d (согласно ГОСТ 22034-76) и l₁=1,6×d (согласно ГОСТ 22036-76) для деталей из серого и ковкого чугуна, l₁=2×d (согласно ГОСТ 22038-76) для деталей из легких сплавов.

Шпилька (рисунок 10.12) представляет собой цилиндрический стержень, оба конца которого имеют резьбу. Конструкция и размеры шпилек стандартизованы. Шпильки выпускают в двух исполнениях: первого и второго. Один конец шпильки с длиной резьбы l₀ называется гаечным, на него навинчивается гайка. Другой конец шпильки с длиной резьбы l₁ называется ввинчиваемым, он ввинчивается в глухое резьбовое отверстие детали.

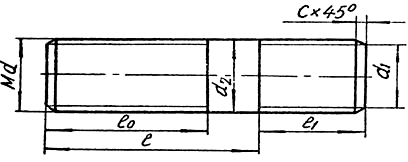

Рисунок 10.12 - Конструктивное изображение шпильки
