10.2.4. Соединение винтовое

Соединение винтом - это узел, состоящий из винта и скрепляемых деталей.

Винт - цилиндрический (реже конический) стержень, на одном конце которого нарезана резьба для ввинчивания в одну из деталей, на другом ― имеется головка. Винты в отличие от болтов чаще всего имеют в головке шлиц (прорезь) под отвертку. Имеются винты с шестигранной и квадратной головкой под ключ, шестигранным углублением в головке.

В зависимости от назначения винты подразделяются на крепежные (соединительные) и установочные (нажимные, регулирующие и т.д.).

Наиболее широко применяют винты крепежные общего назначения: изготовленные с цилиндрической головкой по ГОСТ 1491-80, с полукруглой головкой по ГОСТ 17473-80, с полупотайной головкой по ГОСТ 17474-80, с потайной головкой по ГОСТ 17475-80, и с цилиндрической головкой с шестигранным углублением под ключ по ГОСТ 11738-80.

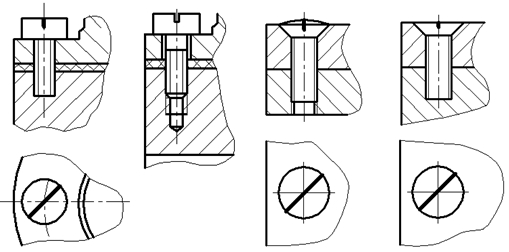

Рисунок 10.12 -Винты цилиндрические

 Определяющими размерами винтов служат диаметр d резьбы и длина винта l. За длину большинства винтов принимают длину их стержня (без головки). Для винтов с потайной головкой длина включает длину стержня и высоту головки винта.
