10.3. Соединение шпоночное

Соединение деталей для передачи вращательного движения (вала со шки­вом, зубчатым колесом и др.) осуществляется шпонками.

Шпонкой называют деталь, устанавливаемую в пазах двух сопряженных деталей и препятствующую относительному повороту или сдвигу этих деталей.

Шпоночные соединения подразделяются на два вида: напряженные, создаваемые с помощью клиновых шпонок и способные передавать крутящий момент и осевое усилие, и ненапряженные, создаваемые призматическими и сегментными шпонками и передающие только крутящий момент.

Форма и размеры большинства типов шпонок стандартизованы и зависят от условий соединяемых деталей и диаметра вала. На продольных разрезах соединений все шпонки показывают не рассеченными.

10.3.1 Соединение клиновыми шпонками

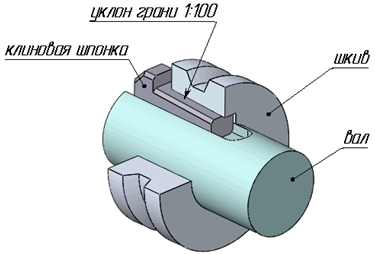

Большое применение получили клиновые шпонки (рисунок 10.13). Их используют, как правило, в тихоходных передачах, не требующих точного центрирования деталей по валу. Они представляют собой клинья, забиваемые в пазы соединяемых деталей.

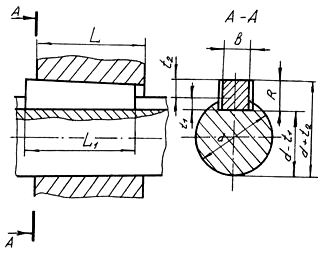

Рисунок 10.13 - Параметры соединения клиновой шпонкой

По виду эти шпонки разделяются на забивные и закладные и бывают с головкой и без головки. Верхняя грань шпонок имеет уклон 1:100. Такой же уклон имеет поверхность паза втулки.

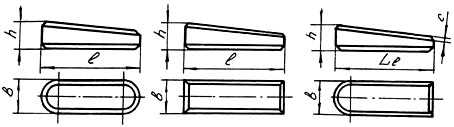

Риунок 10.13 - Виды клиновых шпонок
