10.3.2. Соединение призматическими шпонками

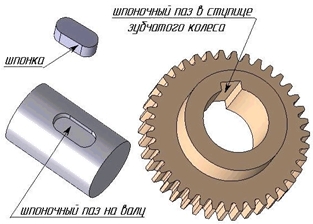

Призматические шпонки (рисунок 10.14) обеспечивают неподвижное или скользящее (ненапряженное) соединение. Они разделяются на обыкновенные, направляющие (с плоскими или со скругленными торцами) и скользящие.

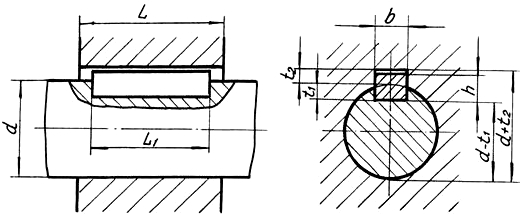

Рисунок 10.14 - Параметры соединения призматической шпонкой

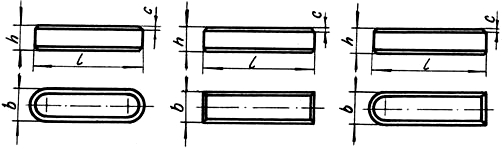

По форме призматические шпонки бывают трех исполнений (рисунок 10.15): со скруглением  двух концов, без скругления концов, со скруглением одного конца.

   Исполнение 1               Исполнение 2            Исполнение 3

Рисунок 10.15 - Виды исполнений призматических шпонок

Размеры пазов, поперечного сечения, длины призматических шпонок выбирают по ГОСТ 23360-78  в зависимости от диаметра вала (таблица 7) . Стандартные размеры глубины пазов таковы, что после сборки соединения остается небольшой зазор между верхней гранью шпонки и пазом в ступице колеса.
