10.3.3. Соединение сегментной шпонкой

Сегментные шпонки (рисунок 10.16) являются разновидностью призматических шпонок , также работают боковыми гранями.

Их применяют при сравнительно коротких ступицах колес.

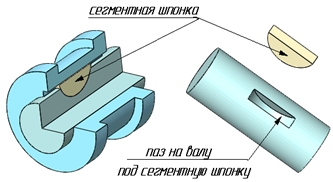

Рисунок 10.16 - Конструктивное изображение сегментной шпонки

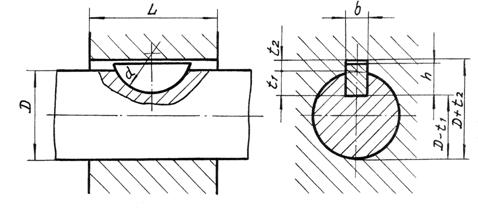

Рисунок 10.17 -Параметры соединения сегментной шпонкой

Примеры условных обозначений шпонок

Шпонка 2-12×8×56 ГОСТ 24-068-80- шпонка клиновая, исполнение 2 с размерами 12×8 и длиной 56 мм;

Шпонка 10×8×56 ГОСТ 23360-78- шпонка призматическая, исполнение 1 с размерами 10x8 и длиной 56 мм;

Шпонка 8×11 ГОСТ 24071-80- шпонка сегментная, с размерами 8×11.
