11.1.2. Условные изображения швов сварных соединений

Условные изображения и обозначения швов сварных соединений в конструкторских документах изделий всех отраслей промышленности, а также в строительной документации, в которой не использованы изображения и обозначения, применяемые в строительстве, устанавливает ГОСТ 2.312-72.

Шов сварного соединения, независимо от способа сварки, условно изображают:

видимый - сплошной основной линией (рисунок  11.1 а, в);

невидимый - штриховой линией (рисунок 11.1 г);

     а)                               б)                              в)                                 г)

Рисунок 11.1 - Условное изображение сварного соединения

Видимую одиночную сварную точку, не зависимо от способа сварки, условно изображают знаком "+" (рисунок 11.1 б), который выполняют сплошными основными линиями (рисунок 11.2). Невидимые одиночные точки не изображают.

Рисунок 11.2 - Изображение одиночной сварной точки

От изображения шва или одиночной точки проводят линию-выноску, заканчивающуюся односторонней стрелкой (рисунок 11.1). Линию-выноску предпочтительно проводить от видимого шва.

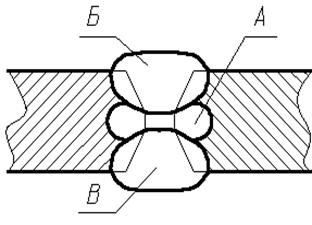

На изображение сечения многопроходного шва допускается наносить контуры отдельных проходов, при этом их необходимо обозначить прописными буквами русского алфавита (рисунок 11.3).

Шов, размеры конструктивных элементов которого стандартами не установлены (нестандартный шов), изображаются с указанием размеров конструктивных элементов, необходимых для выполнения шва по данному чертежу (рисунок 11.4).

Границы шва изображают сплошными основными линиями, а конструктивные элементы кромок в границах шва - сплошными тонкими линиями.
