11.1.3. Условное обозначение сварных соединений

Вспомогательные знаки для обозначения сварных швов приведены в таблице 1. В условном обозначении шва вспомогательные знаки выполняют сплошными тонкими линиями.

Вспомогательные знаки должны быть одинаковой высоты с цифрами, входящими в обозначение шва.

За лицевую сторону одностороннего шва сварного соединения принимают сторону, с которой производят сварку.
За лицевую сторону двустороннего шва сварного соединения с несимметрично подготовленными кромками принимают сторону, с которой производят сварку основного шва.
За лицевую сторону двустороннего шва сварного соединения с симметрично подготовленными кромками может быть принята любая сторона.

Таблица 1 - Вспомогательные знаки для обозначения сварных швов

Знак Значение вспомогательного знака Расположение вспомогательного знака относительно полки линии-выноски, проведенной от изображения шва

с лицевой стороны с оборотной стороны

Усиление шва снять

Наплывы и неровности обработать с плавным переходом к основному металлу

Шов выполнить при монтаже изделия, т.е. при установке его по монтажному чертежу на месте применения

Шов прерывистый или точечный с цепным расположением.
Угол наклона линии ~60°

Шов прерывистый или точечный с шахматным расположением

Шов по замкнутой линии.
Диаметр знака - 3 ... 5 мм

Шов по незамкнутой линии. Знак применяют, если расположение шва ясно из чертежа

Структура условного обозначения стандартного шва или одиночной сварной точки приведена на схеме (рисунок 11.5).

Структура условного обозначения нестандартного шва или одиночной сварной точки приведена на схеме (рисунок 11.6).

Знак выполняют сплошными тонкими линиями. Высота знака должна быть одинаковой с высотой цифр, входящих в обозначение шва.

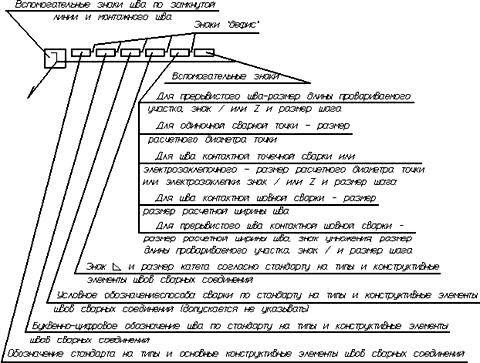

Рисунок 11.5 - Структура условного обозначения стандартного шва

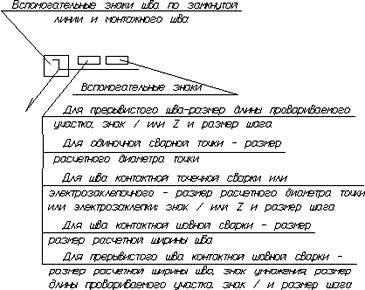

Рисунок 11.6 - Структура условного обозначения нестандартного шва или одиночной сварной точки

В технических требованиях чертежа или таблицы швов указывают способ сварки, которым должен быть выполнен нестандартный шов.

Условное обозначение шва наносят:

а) на полке линии-выноски, проведенной от изображения шва с лицевой стороны (рисунок 11.7 а);

б) под полкой линии-выноски, проведенной от изображения шва с оборотной стороны (рисунок 11.7 б).

а) с лицевой стороны; б) с оборотной стороны

Рисунок 11.7 - Условное обозначение сварного шва

Сварочные материалы указывают на чертеже в технических требованиях или таблице швов.

Допускается сварочные материалы не указывать.

При наличии на чертеже одинаковых швов, обозначение наносится у одного из изображений, от изображений остальных одинаковых швов проводят линии-выноски с полками. Швы считаются одинаковыми, если: одинаковы их типы и размеры конструктивных элементов в поперечном сечении; к ним предъявляются одни и те же требования. Всем одинаковым швам присваивают одинаковый номер, который наносят:

а) на линии-выноске, имеющей полку с нанесенным обозначением шва (рисунок 11.8 а);

б) на полке линии-выноски, проведенной от изображения шва, не имеющего обозначения (рисунок 11.8 б);

Количество одинаковых швов допускается указывать на линии-выноске, имеющей полку с нанесенным обозначением шва (см. рисунок 11.8 а).

а) б)

Рисунок 11.8 - Обозначение одинаковых швов
