Тема 3. Термообработка и покрытия

3.1. Нанесение на чертежах обозначений покрытий

Правила нанесения на чертежи изделий всех отраслей промышленности обозначений покрытий (защитных, декоративных, электроизоляционных, износоустойчивых и т. п.), а также показателей свойств материалов, получаемых в результате термической и других видов обработки (химико-термической, наклёпа и т. п.) установлены ГОСТ 2.310-68*.

Обозначение покрытия выполняется по ГОСТ 9.032-74 и ГОСТ 9.306-77 или по отраслевым стандартам. При их отсутствии на чертеже приводят все данные, необходимые для выполнения нестандартизованного покрытия поверхности. Соответствующую запись помещают в технических требованиях чертежа после слова «Покрытие» в соответствии с правилами, изложенными в ГОСТ 2.310-68*. Далее указывают обозначение покрытия и приводят данные о материалах покрытия (марку и обозначение стандарта или технических условий), указанных в обозначении.

Если на все поверхности изделия должно быть нанесено одно и то же покрытие, то запись выполняют по типу: «Покрытие …». Если покрытие должно быть нанесено на поверхности изделия, которые можно определить однозначно (например, наружная поверхность, внутренняя поверхность и т. п.) или эти поверхности можно обозначить буквами, то запись делают по типу: «Покрытие поверхностей А …»; «Покрытие наружных поверхностей …». При нанесении одинакового покрытия на несколько поверхностей, их обозначают одной буквой, и запись выполняют по типу: «Покрытие поверхностей А …». При нанесении различных покрытий на несколько поверхностей изделия их обозначают разными буквами и запись делают по типу: «Покрытие поверхностей А …, поверхности Б …». Если одно и то же покрытие наносят на большее количество поверхностей изделия, а на остальные поверхности наносят другие покрытия или их оставляют без покрытия, то последние обозначают буквами и запись выполняют по типу: «Покрытие поверхностей А …, поверхности Б …, остальных …» или «Покрытие …, кроме поверхностей А» (рисунок 3.1).

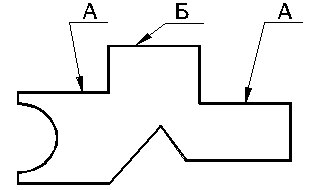

Рисунок 3.1.  Обозначение поверхностей, требующих покрытия

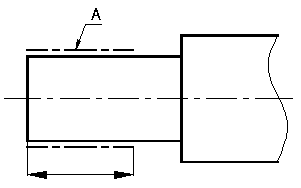

Рисунок 3.2. Обозначение части поверхности,требующей покрытия

Если необходимо нанести покрытие на поверхность сложной конфигурации или часть поверхности, которую невозможно определить однозначно, то такие поверхности обводят штрих-пунктирной утолщённой линией на расстоянии 0,8 … 1 мм от линии контура изделия, обозначают одной буквой и проставляют размеры, определяющие положение этих поверхностей. Запись в этом случае выполняют по типу: «Покрытие поверхности А …» (рисунок 3.2., 3.3). Размеры, определяющие положение поверхности, на которую должно быть нанесено покрытие, допускается не проставлять, если они ясны из чертежа (рисунок 3.3).

Участки поверхности, подлежащие покрытию, отмечают, как показано на рисунке 3.4, с указанием размеров, определяющих величину и положение этих участков.

Рисунок 3.3. Обозначение поверхности, требующей покрытия

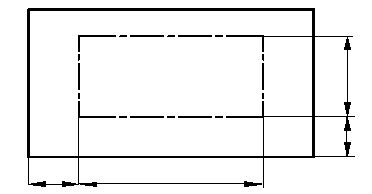

Рисунок 3.4. Изображение участка поверхности, подлежащего покрытию
