7. Сборка машин

7.1. Технологический процесс сборки машин и механизмов

Технологический процесс сборки машин и механизмов представляет собой часть производственного процесса, характеризующуюся последовательным соединением деталей в подгруппы, группы и готовое изделие. Эта часть процесса является совокупностью операций по соединению готовых деталей в определённой последовательности с целью получения машины или механизма, полностью отвечающих установленным для них техническим требованиям.

В машиностроении готовые изделия обычно собирают на том же предприятии, где изготовляют детали для этого изделия. Лишь в тех случаях, когда изделия громоздки (мощные турбины, тяжёлые прессы, подъёмные краны и т. п.) их собирают на месте у потребителя. Однако, даже в тех случаях, когда окончательную сборку машины ведут одновременно с установкой её на фундамент, первоначальную (предварительную) сборку всей машины или отдельных её узлов производят на заводе-изготовителе.

В ряде случаев окончательную сборку машины (комбайна, самолёта и т. п.) на заводе-изготовителе не делают с целью сохранения транспортабельности продукции при железнодорожных перевозках её к потребителю в пределах установленных габаритов.

Первичным элементом всякой собираемой машины, её основой является деталь.

Деталью называют часть машины, в которой нет никаких соединений. Несколько деталей, собранных и скреплённых между собой каким-либо способом, составляют узел.

Узлом называют такую составную часть машины, которая может быть собрана самостоятельно, отдельно от других элементов машины. Если механизм машины не может быть собран отдельно, а образовывается в процессе сборки с другими элементами изделия, то он не может рассматриваться с технологических позиций как узел машины. Он может быть составлен из нескольких деталей или нескольких простых подузлов, связанных между собой посредством крепёжных деталей.

Узел, непосредственно входящий в изделие, называется группой, узел, входящий в изделие не непосредственно, а через группу, называется подгруппой.

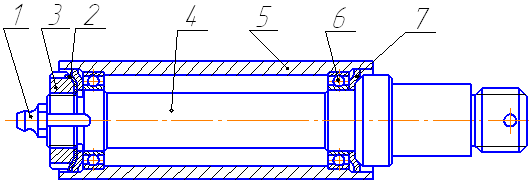

На рисунке 7.1 приведены общий вид натяжного ролика в сборе и принципиальная схема этого изделия, расчленённого на составные элементы (детали). Каждый элемент изделия изображён на схеме в виде прямоугольника, в верхней части которого указан номер элемента, в средней - наименование, а в нижней части - количество собираемых элементов.

Базовой деталью, или узлом, называют основной элемент, с которого начинается процесс сборки. В приведённом примере базовой деталью является ось ролика (деталь 4).

В современном машиностроении сборка расчленяется на узловую и общую сборку. Под узловой понимают последовательную сборку подгрупп и групп, а под общей - сборку готовых изделий.

Технологические схемы узловой и общей сборки строят обычно отдельно. В них приводят порядок комплектования узлов и изделия в целом. Такие схемы сборки можно также использовать для оценки технологичности конструкции, так как если схема позволяет выполнить общую сборку из предварительно собранных узлов, то, следовательно, собирать эти узлы можно параллельно, то есть сокращать общий цикл сборки.

Рисунок 7.1 - Схема расчленённого изделия

В приборостроении и аппаратостроении там, где в изделии имеются элементы, образующие электрические и магнитные цепи, различают электрическую сборку и монтажные работы. Особую, весьма сложную часть сборочных работ, составляют регулировочные, наладочные, настроечные и испытательные работы.

Общей сборкой называется та часть технологического процесса сборки, в течение которой происходит соединение и фиксация составляющих изделий групп и подгрупп, входящих в готовое изделие. В результате общей сборки должно получиться готовое изделие, соответствующее всем предъявленным к нему техническим требованиям или техническим условиям.

Соответственно узловой сборкой называется та часть технологического процесса сборки, которая имеет целью образование самих групп и подгрупп, входящих в данное изделие.

Технологический процесс сборки состоит из ряда отдельных операций, среди которых основными являются различного вида операции соединения сопрягаемых элементов изделия путём приведения в соприкосновение их основных и вспомогательных базовых поверхностей. Кроме того, в процессе сборки проверяют или контролируют требуемую точность взаимного положения элементов изделия, внесение, если необходимо, соответствующих исправлений путём регулирования, пригонки или подбора и, наконец, фиксируют правильное положение.

Сборка у токопроводящих соединений отдельных конструктивных элементов и электромагнитных систем являются предметом электрической сборки и монтажа.

В состав монтажных работ входят заготовка соединительных проводов для монтажных схем, изготовление (вязка) жгутов, внутренний электрический монтаж и соединение элементов монтажной схемы.

Далее идут механические, электрические и климатические испытания.

К технологическому процессу сборки относятся также операции, связанные с контролем (проверкой) правильности действия всего изделия или его отдельных узлов.

Сборочные операции часто перемежаются и другими необходимыми по ходу работ операциями, связанными с очисткой, промывкой, пропиткой, окраской и отделкой деталей, узлов или всего изделия в целом. В сборочном цехе выполняют также комплектовочные работы, имеющие весьма важное значение для бесперебойной работы цеха, и некоторые несложные заготовительные операции.

При построении технологического процесса сборки и зависимости от взаимосвязи подгруппы с группой различают подгруппы различных порядков (подгруппы первого порядка, подгруппы второго порядка и т. д.).
