8.5. Основные правила выполнения чертежей

Правила изображений предметов на чертежах изложены в группе стандартов ЕСКД «Основные положения» ГОСТ 2.101-68 … ГОСТ 2.125-88 и «Общие правила выполнения чертежей» ГОСТ 2.301-68 … ГОСТ 2.321-84.

К стандартам оформления чертежей относятся:

ГОСТ 2.301-68 «Форматы» определяет размеры листов чертежей в миллиметрах, и их обозначение. Основные форматы: А0 - 841×1189; А1 -594×841; А2 - 420×594; А3 - 297×420; А4 - 210×297.
ГОСТ 2.104-68 «Основные надписи» устанавливает формы, размеры, порядок заполнения основных надписей и дополнительных граф к ним в конструкторских документах, предусмотренных стандартами Единой системы конструкторской документации.

Содержание, расположение и размеры граф основных надписей, дополнительных граф к ним, а также размеры рамок на чертежах и схемах должны соответствовать форме 1, а в текстовых документах - формам 2, 2а и 2б. Допускается для последующих листов чертежей и схем применять форму 2а.

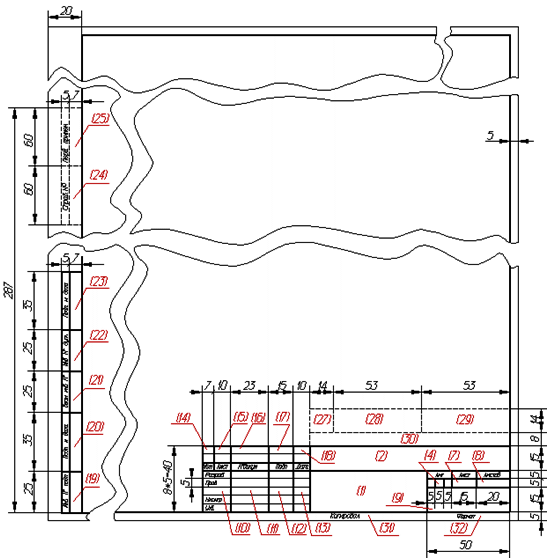

Рисунок 8.1 - Основная надпись для чертежей и схем (форма 1)

В графах основной надписи и дополнительных графах (номер граф на форме показаны в скобках) указывают:

в графе 1 - наименование изделия (в соответствии с требованиями ГОСТ 2.109-73), а также наименование документа, если этому документу присвоен код. Для изделия народнохозяйственного назначения допускается не указывать название документа, если его код определен ГОСТ 2.102-68, ГОСТ 2.601-68, ГОСТ 2.602-68, ГОСТ 2.701-84;

в графе 2 - обозначение документа;

в графе 3 - обозначение материала детали (графу заполняют только на чертежах деталей);

Рисунок 8.2 - Основная надпись для текстовых конструкторских документов (первый или заглавный лист)(Форма 2)

в графе 4 - литеру, присвоенную документу (графу заполняют последовательно, начиная с крайней левой клетки);

Допускается для изделий народно-хозяйственного назначения в рабочей конструкторской документации литеру проставлять только в спецификациях и технических условиях;

в графе 5 - массу изделия по ГОСТ 2.109-73 (на учебных чертежах массу изделия допускается не указывать);

в графе 6 - масштаб (проставляется в соответствии с ГОСТ 2.302-68 и ГОСТ 2.109-73);

в графе 7 - порядковый номер листа (на документах состоящих из одного листа, графу не заполняют);

в графе 8 - общее количество листов (графу заполняют только на первом листе);

в графе 9 - наименование или различительный индекс предприятия, выпускающего документ (графу не заполняют, если различительный индекс содержится в обозначении документа);

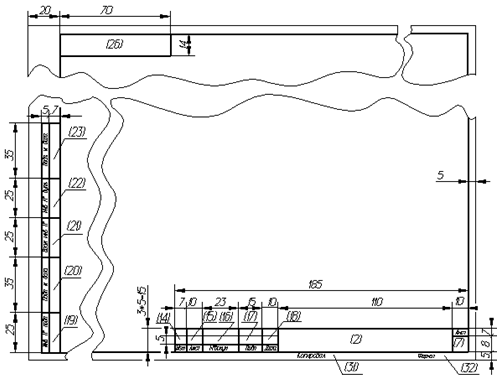

Рисунок 8.3 - Основная надпись для чертежей (схем) и текстовых конструкторских документов (последующие листы) (Форма 2а)

в графе 10 - характер работы, выполняемой лицом, подписывающим документ, в соответствии с формами 1 и 2. Свободную строку заполняют по усмотрению разработчика, например: "Начальник отдела", "Начальник лаборатории", "Рассчитал";

в графе 11 - фамилия лиц, подписавших документ;

в графе 12 - подписи лиц, фамилии которых указаны в графе 11.

Подписи лиц, разработавших данный документ и ответственных за нормоконтроль, являются обязательными.

При отсутствии титульного листа допускается подпись лица, утвердившего документ, размещать на свободном поле первого или заглавного листа документа в порядке, установленном для титульных листов по ГОСТ 2.105-79.

Если необходимо на документе наличие визы должностного лица, то их размещают на поле для подшивки первого или заглавного листа документа;

в графе 13 - дату подписания документа;

в графе 14 - 18 - графы таблицы изменения, которые заполняются в соответствии с требованиями ГОСТ 2.503-74;

в графе 19 - инвентарный номер подлинника по ГОСТ 2.501-88;

в графе 20 - подпись лица, принявшего подлинник в отдел (бюро) технической документации, и дату приемки;

в графе 21 - инвентарный номер подлинника, взамен которого выпущен данный подлинник по ГОСТ 2.503-74;

в графе 22 - инвентарный номер дубликата по ГОСТ 2.502-68;

в графе 23 - подпись лица, принявшего дубликат в отдел (бюро) технической документации, и дату приемки;

в графе 24 - обозначение документа, взамен или на основании которого выпущен данный документ. Допускается также использовать графу для указания обозначения документа аналогичного изделия, для которого ранее изготовлена технологическая оснастка, необходимая для данного изделия;

в графе 25 - обозначение соответствующего документа, в котором впервые записан данный документ;

в графе 26 - обозначение документа, повернутое на 180° для формата А4 и для формата больше А4 при расположении основной надписи вдоль длинной стороны листа, и на 90° для формата больше А4 при расположении основной надписи вдоль короткой стороны листа;

в графе 27 - знак, установленный заказчиком в соответствии с требованиями нормативно-технической документации и проставляемый представителем заказчика;

в графе 28 - номер решения и год утверждения документации соответствующей литере;

в графе 29 - номер решения и год утверждения документации;

в графе 30 - индекс заказчика в соответствии с нормативно-технической документацией;

в графе 31 - подпись лица, копировавшего чертеж;

в графе 32 - обозначение формата листа по ГОСТ 2.301-68;

в графе 33 - обозначение зоны, в которой находится измененная часть изделия;

в графе 34 - номера авторских свидетельств на изобретения, использованные в данном изделии.

Основные надписи располагают в правом нижнем углу конструкторских документов. На листах формата А4 по ГОСТ 2.301-68 основные надписи располагаются вдоль короткой стороны листа.

ГОСТ 2.302-68 «Масштабы». Масштабом чертежа называют отношение линейных размеров изображения объекта на чертеже к действительным размерам объекта. Масштабы изображений стандартизованы и должны выбираться из следующих рядов:

Масштабы уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10 и др.

Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1 и др.

Предпочтителен масштаб 1:1, то есть изображение в натуральную величину.

ГОСТ 2.303-68 «Линии». Для большей выразительности, наглядности на чертежах применяют различные типы линий. Их определенное начертание и назначение стандартизовано (табл. 3). Толщина сплошной основной линии S стандартизована от 0,6 до 1,5 мм.

Таблица 3 - Линии чертежа

Наименование

Начертание

Толщина

Основное назначение

1. Сплошная основная

S
Линия видимого контура Линии перехода видимые Линии контура сечения (вынесенного и входящего в состав разреза)

2. Сплошная тонкая

От S/3 до S/2 Линия контура наложенного сечения
Линии размерные и выносные Линии штриховки Линии - выноски Полки линий - выносок и подчеркивание надписей Линии для изображения пограничных деталей ("обстановка") Линии ограничения выносных элементов на видах, разрезах и сечениях Линии перехода воображаемые Следы плоскостей, линии построения характерных точек при специальных построениях

3. Сплошная волнистая

От S/3 до S/2 Линии обрыва Линии разграничения вида и разреза

4. Штриховая

От S/3 до S/2 Линии невидимого контура Линии перехода невидимые

5.Штрих - пунктирная тонкая

От S/3 до S/2 Линии осевые и центровые Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений

6. Штрих - пунктирная утолщенная

От S/2 до 2S/3 Линии, обозначающие поверхности, подлежащие термообработке или покрытию Линии для изображения элементов, расположенных перед секущей плоскостью ("наложенная проекция")

7. Разомкнутая

От S до 1,5 S Линии сечений

8. Сплошная тонкая с изломами

От S/3 до S/2 Длинные линии обрыва

9. Штрих - пунктирная с двумя точками тонкая

От S/3 до S/2 Линии сгиба на развертках Линии для изображения частей изделия в крайних или промежуточных положениях Линии для изображения развертки совмещенной с видом

ГОСТ 2.304-81 «Шрифты чертежные». На всех чертежах и других технических документах применяются стандартные шрифты русского, латинского и греческого алфавитов, арабские и римские цифры и специальные знаки.
ГОСТ 2.306-68 «Обозначения графические материалов и правила их нанесения на чертежах». В сечениях изображаемых деталей, а также в некоторых случаях на видах используются стандартные условные графические обозначения материалов (табл. 4).

Таблица 4 - Обозначение материалов

Материал

Обозначение

1. Металлы и твердые сплавы

2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже

3. Древесина

4. Камень естественный

5. Керамика и силикатные материалы для кладки

6. Бетон

7. Стекло и другие светопрозрачные материалы

8. Жидкости

9. Грунт естественный

Общее графическое обозначение материалов в сечениях независимо от вида материалов представлено на рисунке 8.3 - штриховка сплошной тонкой линией. Расстояние между параллельными линиями штриховки берутся от 1 до 10 мм в зависимости от площади штриховки и необходимости ее разнообразить для сечения смежных деталей.

Рисунок 8.3 - Общее графическое обозначение материалов в сечениях независимо от вида материалов

Угол наклона штриховки относительно рамки 45°, направление - любое, но одинаковое для одной и той же детали на всех сечениях одного чертежа. Если направление штриховки оказывается параллельным линиям контура детали или осевым линиям, то угол наклона штриховки таких деталей принимают 30° или 60° относительно горизонтальной стороны рамки.

Марки материалов в конструкторских документах указываются в соответствии со стандартами на эти материалы в основной надписи (ГОСТ 2.104-68) в чертежах деталей, в спецификации или технических требованиях на поле чертежа - для сборочных единиц.

Предпочтительным является указание материала с учетом сортамента.
