8.6.2. Нанесение размеров и предельных отклонений

Основанием для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеже. Для определения требуемой точности изделия при изготовлении являются указанные на чертеже предельные отклонения размеров, а также предельные отклонения формы и расположения поверхностей. ГОСТ 2.307-68 «Нанесение размеров и предельных отклонений» устанавливает правила нанесения размеров и предельных отклонений на чертежах и других технических документах на изделия всех отраслей промышленности и строительства.

Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.

Размеры, не подлежащие выполнению по данному чертежу и указываемые для большего удобства пользования чертежом, называются справочными.

К справочным относят следующие размеры:

а) один из размеров замкнутой размерной цепи. Предельные отклонения таких размеров на чертеже не указывают (рисунок 8.11);

Рисунок 8.11 - Размерные цепи

б) размеры, перенесенные с чертежей изделий-заготовок;

в) размеры, определяющие положение элементов детали, подлежащих обработке по другой детали;

г) размеры на сборочном чертеже, по которым определяют предельные положения отдельных элементов конструкции, например, ход поршня, ход штока клапана двигателя внутреннего сгорания и т. п.;

д) размеры на сборочном чертеже, перенесенные с чертежей деталей и используемые в качестве установочных и присоединительных;

е) габаритные размеры на сборочном чертеже, перенесенные с чертежей деталей или являющиеся суммой размеров нескольких деталей;

ж) размеры деталей (элементов) из сортового, фасонного, листового и другого проката, если они полностью определяются обозначением материала, приведенным в графе 3 основной надписи.

Не допускается повторять размеры одного и того же элемента на разных изображениях, в технических требованиях, основной надписи и спецификации.

Линейные размеры и их предельные отклонения на чертежах и в спецификациях указывают в миллиметрах, без обозначения единицы измерения (если необходимо использовать другие единицы измерения (сантиметры, метры и т. д.), то соответствующие размерные числа записывают с обозначением единицы измерения (см, м) или указывают их в технических требованиях).

Угловые размеры и предельные отклонения угловых размеров указывают в градусах, минутах и секундах с обозначением единицы измерения, например: 4°; 4°30´; 12°50´30´´; 0°30´40´´; 0°18´; 0°5´25´´; 0°0´30´´; 30°±1°; 30°±10´.

Размеры на чертежах не допускается наносить в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный (см. рисунок 8.11).

Для всех размеров, нанесенных на рабочих чертежах, указывают предельные отклонения.

Допускается не указывать предельные отклонения:

а) для размеров, определяющих зоны различной шероховатости одной и той же поверхности, зоны термообработки, покрытия, отделки, накатки, насечки, а также диаметры накатанных и насеченных поверхностей. В этих случаях непосредственно у таких размеров наносят знак ≈;

б) для размеров деталей изделий единичного производства задаваемых с припуском на пригонку.

Размеры на чертежах указывают размерными числами и размерными линиями. Минимальное расстояние между параллельными размерными линиями должно равняться 7 мм, а между размерной и линией контура - 10 мм и выбраны в зависимости от размеров изображения и насыщенности чертежа. Выносные линии должны выходить за концы стрелок размерной линии на 1 … 5 мм. Допускается проводить размерные линии непосредственно к линиям видимого контура, осевым, центровым и другим линиям.

Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рисунке 8.12. Если необходимо нанести размер в заштрихованной зоне, соответствующее размерное число наносят на полке линии-выноски.

Угловые размеры наносят так, как показано на рисунке 8.13. В зоне, расположенной выше горизонтальной осевой линии, размерные числа помещают над размерными линиями со стороны их выпуклости; в зоне, расположенной ниже горизонтальной осевой линии - со стороны вогнутости размерных линий. В заштрихованной зоне наносить размерные числа не рекомендуется. В этом случае размерные числа указывают на горизонтально нанесенных полках.

Рисунок 8.12 - Расположение размерного числа
при различных наклонах размерной линии.

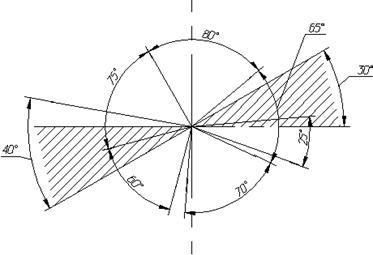

Рисунок 8.13 - Нанесение угловых размеров

Размерные числа и предельные отклонения не допускается разделять или пересекать какими бы то ни было линиями чертежа. Не допускается разрывать линию контура для нанесения размерного числа и наносить размерные числа в местах пересечения размерных, осевых или центровых линий. В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерывают.

При указании размера диаметра (во всех случаях) перед размерным числом наносят знак Ø. Перед размерным числом диаметра (радиуса) сферы так же наносят знак Ø (R) без надписи «Сфера». Если на чертеже трудно отличить сферу от других поверхностей, то перед размерным числом диаметра (радиуса) допускается наносить слово «Сфера» или знак O, например, «Сфера Ø 18».

Рисунок 8.14 - Обозначение размеров квадрата

Размеры квадрата наносят, как показано на рисунке 8.14. Высота знака □ и диаметр знака O должны быть равны высоте размерных чисел на чертеже.

Предельные отклонения размеров следует указывать непосредственно после номинальных размеров. Предельные отклонения линейных и угловых размеров относительно низкой точности допускается не указывать непосредственно после номинальных размеров, а оговаривать общей записью в технических требованиях чертежа («H14, p4, ±t₂/2» или «H14, p4, ±IT/2») при условии, что эта запись однозначно определяет значения и знаки предельных отклонений. Допускается записи о неуказанных предельных отклонениях размеров дополнять поясняющими словами, например, «Неуказанные предельные отклонения размеров: H14, p4, ±t₂/2». Общая запись о предельных отклонениях размеров с неуказанными допусками должна содержать условные обозначения предельных отклонений линейных размеров в соответствии с ГОСТ 25346-89 (для отклонений по квалитетам) или по ГОСТ 25670-83 (для отклонений по классам точности). Симметричные предельные отклонения, назначаемые по квалитетам, следует обозначать ±IT/2 с указанием номера квалитета.
