9.2. ВЫПОЛНЕНИЕ ЧЕРТЕЖЕЙ ДЕТАЛЕЙ

Рассмотрим построение чертежей деталей по некоторым из рассмотренных видов (групп). Они будут являться образцами при составлении эскизов и рабочих чертежей деталей.

9.2.1. Чертежи деталей, форма которых ограничена плоскостями

На рисунке 9.1 показаны плоские детали, изготавливаемые из листа, полосы, ленты или плиты. Плоские детали находят широкое применение, так как их несложно изготовить следующими способами:

• резкой на ножницах;
• газовой резкой по контуру для деталей из сравнительно толстого листового материала;
• штамповкой с вырубкой по контуру;
• фрезерованием по контуру, причём основные плоскости детали идут из-под проката и дополнительно, как правило, не обрабатываются;
• фрезерованием или строганием всех плоскостей деталей (клинья, плиты, сухари);

Для изготовления плоских деталей разработаны новые станки: электроэрозионные, копировально-прошивочные, координатные, прецизионные, вырезные с программным управлением, ультразвуковые прошивочные, лазерные - для контурной вырезки, прошивки отверстий и другие, значительно (в 1,5 … 3 раза) повышающие производительность.

В единичном и опытном производстве плоские детали обычно изготавливают из листовых полуфабрикатов слесарной обработкой.

В серийном и массовом производстве детали, имеющие относительно толстые элементы, переводят на литьё или горячую штамповку.

Плоские детали, изготовленные из листового материала, изображают в одной проекции, показывающей их контурные очертания. Если у детали все поверхности подлежат дополнительной обработке, то чертежи таких деталей обычно имеют два изображения.

При чтении чертежей деталей этой группы важно уяснить рациональные способы, методы и последовательность разметки, решить, как лучше использовать материал с наименьшими отходами.

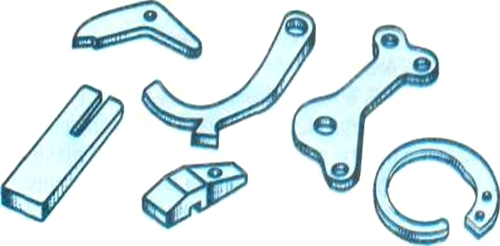

Рисунок 9.1 - Детали, ограниченные плоскостями

На рисунке 9.2 показан чертёж плоской детали из листового материала. Толщина   указана   условной   записью   s2,  как  показано  на изображении, несмотря на то, что толщина входит в условное обозначение материала (такое повторение допустимо).

Рисунок 9.2 - Чертёж плоской детали

Деталь изображена в одной проекции, на которой легко уяснить её контур. Деталь симметричная, поэтому одной размерной базой  при разметке будет служить ось симметрии детали, другой - перпендикулярная кромка детали. В данной детали по проставленным размерам легко установить, что этой базой служит нижняя кромка, так как от неё отсчитаны все размеры по вертикали.

Размеры на чертеже плоской детали служат в опытном производстве основанием для индивидуальной разметки по контуру, в серийном - для изготовления приспособлений, штампов, шаблонов.
