9.2.3. Чертежи деталей, требующих различной механической обработки

К этой группе отнесены детали, наиболее часто встречающиеся в конструкциях различных машин и приборов, в том числе и круглые детали, но с дополнительной механической обработкой отдельных её элементов путем фрезерования, строгания, сверления, нарезания или накатывания резьбы, долбления пазов и шлицев и т.д.

Особенности чертежей круглых деталей распространяются и на эту группу. Однако ограничиться на чертеже только главным изображением обычно нельзя, так как появляется необходимость изобразить новые элементы, неясные из главного изображения, и проставить соответствующие размеры.

На чертежах деталей, требующих различной механической обработки, простановка размеров обусловливается типовыми технологическими процессами изготовления и контроля; например, указывают диаметр отверстия (сверла), глубину отверстия (сверления), диаметры цилиндрических элементов и т.д.

На рисунке 9.8 показан законченный чертёж вилки. Чертёж гайки (рисунок 9.9) обоснованно представлен двумя изображениями. На рисунке 9.10 приведён чертёж крышки.

Рисунок 9.8 - Чертёж вилки

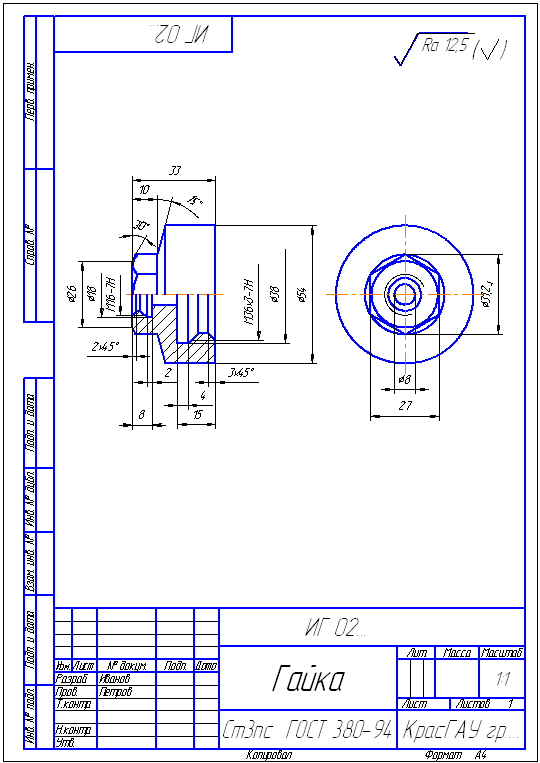

Рисунок 9.9 - Чертёж гайки

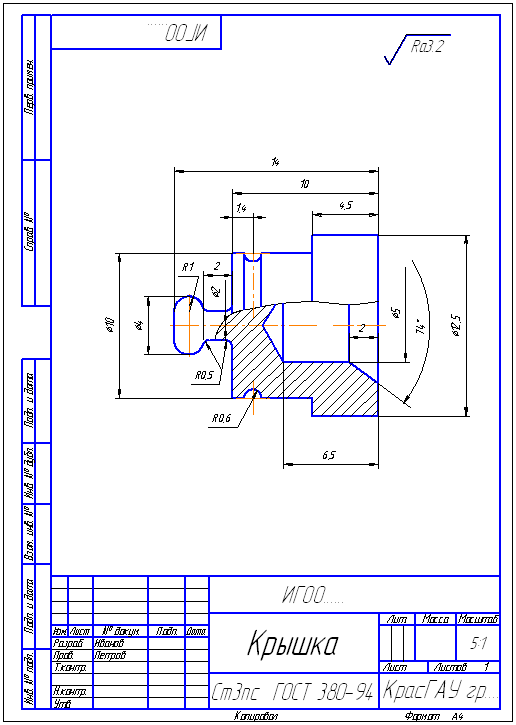

Рисунок 9.10 - Чертёж крышки
