9.2.5. Чертежи деталей зубчатых и червячных передач

Зубчатые передачи широко используют в машинах, станках и механизмах для передачи вращательного движения от одного вала к другому при различном расположении осей зубчатых колёс.

Преобразование вращательного движения в поступательное, и наоборот, достигается зацеплением зубчатой рейки с зубчатым колесом.

Рабочие чертежи зубчатых передач и их деталей должны выполняться по правилам, установленным  ГОСТами  ЕСКД. Типовые детали этой группы приведены на рисунке 9.14.

Зубчатая передача состоит из двух колёс, на поверхности которых чередуются впадины и выступы - зубья. Принцип работы передачи основан на зацеплении зубчатых колёс, когда зубья одного из них входят во впадины другого. Вращательное движение от одного колеса к другому передаётся за счет давления зуба одного колеса на зуб другого.

Зубья зубчатых колёс выполняют на зуборезных, зубострогальных или зубодолбёжных станках следующими методами:

• копирования, при котором за один поворот заготовки на угол, соответствующий шагу зацепления, специальным инструментом -фрезой дисковой или пальцевой, имеющих форму впадины, образуется впадина между зубьями;
• обкатки, по этому методу зубья нарезают инструментом в виде рейки-гребёнки, шестерни-долбяка или червячной фрезой, совершающих быстрое поступательное движение и медленное вращательное движение вокруг своей оси, согласованное с вращением заготовки.

По ориентации относительно оси вращения колеса зубья могут быть прямозубые, косозубые, шевронные.

По взаимному расположению осей колёс различают передачи: цилиндрические - оси параллельны, конические - оси пересекаются, винтовые - оси перекрещиваются.

Зубчатая передача может быть закрытой, когда она работает в специальном корпусе с масляной ванной, и открытой, работающей без корпуса и смазывания.

Меньшее из пары зубчатых колёс часто называют шестерней. Термин «зубчатое колесо» является общим для обоих колёс.

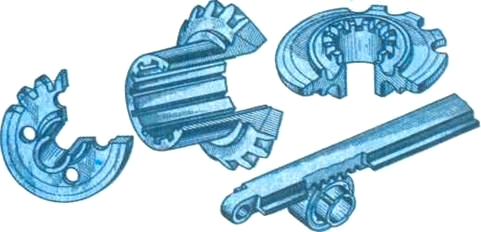

Рисунок 9.14 - Детали зубчатых передач
