Работоспособность - состояние деталей, при котором они способны нормально выполнять заданные функции с параметрами, установленными нормативно-технической документацией (техническими условиями, стандартами и т.п.).

Размерная цепь - последовательный ряд взаимосвязанных линейных или угловых размеров, образующих замкнутый контур и отнесённых к одной или к группе деталей.

Обязательным условием построения размерной цепи является замкнутость всех связанных размеров.

Различают следующие виды размерных цепей:

- размерные цепи с линейными размерами и параллельными звеньями; к ним относится большинство размерных цепей (рисунок  а);

- размерные цепи с линейными размерами и непараллельными звеньями (рисунок  б). Любой многоугольник, если каждая его сторона задана линейным размером, может быть отнесён к этой группе, причём, если спроецировать все размеры на одну ось, то эту группу можно свести к первому виду размерных цепей;

- размерные цепи с угловыми размерами (рисунок  в). Этот вид цепей может быть охарактеризован примером детали с несколькими отверстиями, равномерно расположенными по окружности, если расстояния между центрами этих отверстий заданы в угловых величинах, а также детали, требующие при обработке деления окружности на равное число частей, например, у зубчатых и червячных колёс, фрез и т.п. Из-за трудности точного измерения угловых величин угловые размерные цепи часто заменяют линейными с непараллельными звеньями. Контроль таких размеров возможен с помощью калибров для межцентровых расстояний;

- пространственные размерные цепи - это цепи, ряд размеров которых не лежит в одной плоскости. Такие размерные цепи встречаются очень редко и для их решения проецируют все размеры на одну плоскость.

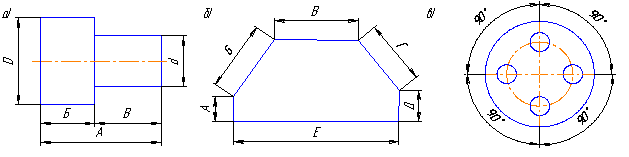

Рис.  - Примеры различных размерных цепей

Разрез - изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменение других изображений предмета.

На разрезе показывают, что получается в секущей плоскости и что расположено за ней. Плоскости мысленного рассечения предмета называют секущими плоскостями. Часть детали, расположенная между секущей плоскостью и наблюдателем, мысленно удалена, а образованное секущей плоскостью сечение заштриховано. На чертежах положение секущей плоскости разреза обозначают разомкнутой линией со стрелками и прописными буквами русского алфавита. Стрелки указывают направление взгляда при проецировании. Над изображением - разрезом делают надпись по типу А-А (рисунок 4).

Разрезы разделяют в зависимости от положения секущей плоскости на горизонтальные, вертикальные и наклонные, от числа секущих плоскостей - на простые (при одной секущей плоскости) и сложные (при нескольких секущих плоскостях), а также на местные (или частичные) и развернутые.

Расчёт - конструкторский документ, содержащий расчеты параметров и величин, например, расчет размерных цепей, расчет на прочность и др.

Ремонтные документы - конструкторские документы, содержащие данные для проведения ремонтных работ на специализированных предприятиях.

Рисунок - изображение предмета от руки и на глаз с кажущимися относительными размерами и положениями отдельных его элементов.
