Таблица - конструкторский документ, содержащий в зависимости от его назначения соответствующие данные, сведенные в таблицу.

Теоретический чертёж - документ, определяющий геометрическую форму (обводы) изделия и координаты расположения составных частей.

Тетраэдр - правильный четырёхгранник (рисунок ). Он ограничен четырьмя равносторонними треугольниками (это правильная треугольная пирамида).

Рисунок  - Тетраэдр

Технический проект - совокупность конструкторских документов, которые должны содержать окончательные технические решения, дающие полное представление об устройстве разрабатываемого изделия, и исходные данные для разработки рабочей документации. Разрабатывают в соответствии с требованиями ГОСТ 2.120-73.

Технический ресурс - наработка объекта от начала эксплуатации до наступления предельного состояния, оговоренного в стандартах или технических условиях на изделие.

Техническое задание - документ, содержащий наименование, основное назначение, технические требования, показатели качества, экономические показатели и специальные требования заказчика к изделию.

Разработка технического задания является первой стадией разработки конструкторской документации. Техническое задание разрабатывают на основе требований заказчика с учётом достижений и технического уровня отечественных и зарубежных конструкций, патентного поиска, а также результатов научно-исследовательских работ и научного прогноза

Техническое предложение - совокупность конструкторских документов, которые должны содержать технические и технико-экономические обоснования целесообразности разработки документации изделия на основании анализа технического задания заказчика и различных вариантов возможных решений изделий, сравнительной оценки решений с учётом конструктивных и эксплуатационных особенностей разрабатываемого и существующих изделий и патентные исследования. Разрабатывают согласно требованиям ГОСТ 2.118-73.

Технические условия - конструкторский документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в других конструкторских документах.

Технологичность конструкции - соответствие конструкций машин требованиям минимальной трудоёмкости и материалоёмкости.

Тор - поверхность, образованная вращением окружности или её дуги вокруг оси, лежащей в плоскости окружности. Если ось расположена в пределах образующейся окружности, то такой тор называется закрытым (рис. 105, а). Если ось вращения находится вне окружности, то такой тор называется открытым (или кольцо) (рис. 105, б).

Рис. 105

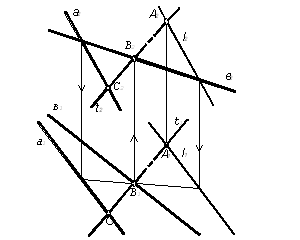

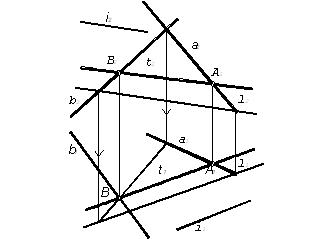

Трансверсали (лат. trans - сквозь, через) - прямые, соединяющие, либо пересекающие другие прямые или кривые линии при определённых условиях. Задачи, связанные с построением таких прямых, часто вызываются потребностями техники (соединение двух трубопроводов третьим, соединение коридоров, проходов, штреков и вентиляционных шахт в горном деле, разводка проводников в конструкциях ограниченного объёма и т.д.).

Трансверсаль, проходящая через заданную точку А

Трансверсаль заданного направления

Рисунок - Примеры трансверсалей
