Узел - составная часть машины, которая может быть собрана самостоятельно, отдельно от других элементов машины. Если механизм машины не может быть собран отдельно, а образовывается в процессе сборки с другими элементами изделия, то он не может рассматриваться с технологических позиций как узел машины. Он может быть составлен из нескольких деталей или нескольких простых подузлов, связанных между собой посредством крепёжных деталей.
Узел, непосредственно входящий в изделие, называется группой, узел, входящий в изделие не непосредственно, а через группу, называется подгруппой.
Упаковочный чертёж - документ, содержащий данные, необходимые для упаковывания изделия.
Условности и упрощения - графический приём, рекомендованный ГОСТ 2.305-68, позволяющий облегчить и ускорить процесс выполнения чертежей, не снижая ясности и наглядности изображений:

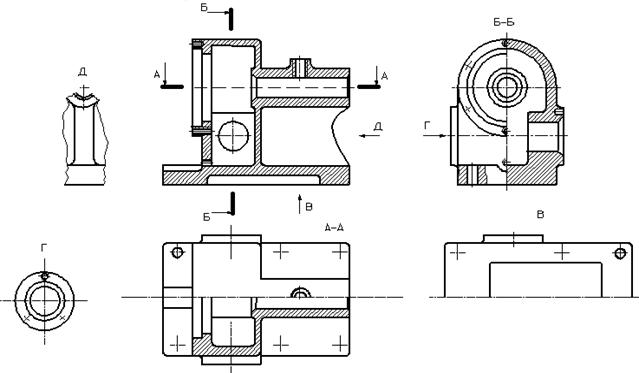

Рисунок 2.6 - Чертёж корпусной детали
Рисунок 2.7 - Чертёж пробки
Рисунок 2.8 - Чертёж маховика
- Если изделие имеет несколько одинаковых, равномерно расположенных элементов (отверстия, шлицы, зубья, пазы и др.), то на изображении этого изделия полностью показывают один - два таких элемента, а остальные показывают упрощённо или условно (рисунок 2.8).
- На видах и разрезах допускается упрощённо изображать линии пересечения поверхностей, если не требуется точного их построения.
- Плавный переход от одной поверхности к другой показывают условно тонкой сплошной линией. В отдельных случаях допускается кривые линии, требующие сложного построения, заменять прямыми. Упрощённо изображают и линии среза, в этом случае лекальные кривые заменяют прямыми линиями или дугами окружности.
- Такие детали, как винты, заклёпки, шпонки, не пустотелые валы и шпиндели, и т.п., при продольном рассечении показывают нерассечёнными. Шарики всегда показывают нерассеченными. Как правило, показывают нерассечёнными на сборочных чертежах гайки и шайбы.
- Пластины, а также элементы деталей (отверстия, фаски, углубления и т.п.) размером (или разницей в размерах) на чертеже 2 мм и менее изображают с отступлением от масштаба, принятого для всего изображения, в сторону увеличения.
- Допускается также изображать с увеличением незначительную конусность или уклон.
- При необходимости выделения на чертеже плоских поверхностей предмета, на них проводят диагонали сплошными тонкими линиями; при вычерчивании деталей с несколькими одинаковыми отверстиями допускается изображать одно отверстие, а расположение остальных отмечать центровыми линиями.
- Длинные изделия (или элементы), имеющие постоянное или закономерно изменяющиеся поперечное сечение, допускается изображать с разрывом.
- Допускается часть предмета, находящуюся между наблюдателем и секущей плоскостью, изображать штрих-пунктирной утолщённой линией непосредственно на разрезе.
- Допускается для показа отверстий в ступицах зубчатых колёс, шкивов и т.п., а также для шпоночных пазов вместо полного изображения детали давать лишь контур отверстия или паза.
- Допускается изображать в разрезе отверстия, расположенные на круглом фланце, когда они не попадают в секущую плоскость.
Наряду с рассмотренными, в соответствующих стандартах установлены также условности и упрощения, допускаемые в неразъёмных соединениях, в чертежах электротехнических и радиотехнических устройств, оптических изделий, зубчатых зацеплений и т.д.
