Завиток - плоская спиралевидная кривая, составленная из сопряжённых между собой дуг окружностей. Бывают двух-, трёх, четырёх- и многоцентровые завитки.

Зазор - положительная разность диаметров двух соосных цилиндрических деталей (охватываемой - вала и охватывающей - отверстия), если диаметр отверстия больше диаметра вала.

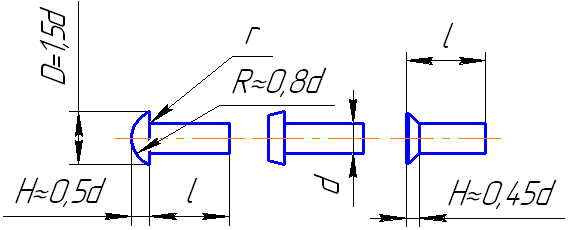

Заклёпка - стержень круглого поперечного сечения, имеющий на одном конце головку, называемую закладной. В зависимости от конструкций используют заклёпки с различной формой головки (полукруглой, потайной, полупотайной) или стержня (трубчатые, электрозаклёпки, взрывные) (рисунок 14). Пример условного обозначения заклёпки: Заклёпка 8×20 ГОСТ 10299-85, где 8 мм - диаметр стержня, 20 мм - длина.



Рисунок 14 - Заклёпки



Звенья размерной цепи - элементы детали или узла, образующие размерную цепь. Наименьшее число звеньев, образующих размерную цепь, равно трём.

Все звенья размерной цепи подразделяют на две группы: замыкающее звено и составляющие звенья.

Замыкающим называют звено, которое получается последним в процессе изготовления или сборки деталей.

Знаки стержневые - отформованные заодно со стержнем выступы, устанавливаемые в гнёздах, образованных в форме соответствующими выступами на модели. Служат для крепления стержней в закрытых полостях. По условиям собираемости знаки устанавливают в плоскости разъёма формы или перпендикулярно к ней.

Знаки выполняют цилиндрическими или коническими. Последние обеспечивают более точную установку стержня в поперечном направлении, но осевая фиксация получается менее определённой, чем при цилиндрических знаках, упирающихся в гнёзда формы торцами. Нередко применяют сочетание цилиндрических и конических знаков, причём цилиндрические знаки устанавливают с упором плоского торца в направлении осевой силы, действующей на стержень при заливке.
