Контрольные вопросы к теме 9
- Какие требования предъявляются к чертежу детали?
- Что такое главное изображение, как обосновывается его выбор?
- Какие условные разрезы применяют при составлении чертежей деталей в зависимости от их формы?
- Какие условные сечения применяют при составлении чертежей деталей в зависимости от формы их элементов?
- Для выявления формы каких элементов следует применять изображения на дополнительные плоскости, в чем их преимущества?
- Назовите основные случаи обозначения шероховатости поверхностей деталей.
- Как определить модуль цилиндрического зубчатого колеса?
- Какое значение имеет умение чётко и тщательно выполнять карандашом чертежи рабочей документации?
- Назовите особенности чертежей деталей из листового материала: плоских, гнутых, штампованных.
- Назовите особенности чертежей деталей из сортаментных материалов: труб различных профилей, прутков и проволоки.
- Назовите особенности чертежей деталей, полученных различной механической обработкой.
- Каковы особенности чертежей литых деталей и деталей, полученных горячей штамповкой?
- Каковы особенности чертежей деталей со сложным контуром и деталей сложной формы с криволинейными поверхностями?
- Каковы особенности ремонтных чертежей деталей?
- Назовите основные пути и резервы, обеспечивающие создание оптимальных (наилучших вариантов) чертежей деталей с целью сокращения трудовых затрат на их чтение и выполнение.
- Как обозначаются на рабочем чертеже вала центровые отверстия?
- Какие размеры необходимо указать на изображении центрового отверстия?
- Как обозначается конусность, какие размеры формируют конический участок вала?
- Как изображается шпоночный паз, какие размеры шпоночного паза необходимо указать на рабочем чертеже вала?
- Как обозначается резьба метрическая, правая или левая, с крупным или мелким шагом?
- Как изображается резьбовой участок вала?
- Как изображается канавка, проточка; какие размеры характеризуют формы этих элементов вала?
- Как назначается диаметр вала под подшипники?
- Как обозначаются и изображаются шлицы на валах; как определить по обозначению шлицев: посадочный диаметр, число шлицев, наружный и внутренний диаметр, ширину шлица?
- Как изображается участок вала «под ключ»; какие размеры этого участка должны быть указаны на чертеже?
- Как обозначаются на чертеже требования к твёрдости участков вала?
- Как обозначается резьба трапецеидальная, левая, с заданным шагом, числом заходов, ходом?
- Как изображается резьба прямоугольная?
- Как обозначается шероховатость поверхности, если она должна быть одинакова по всему контуру изделия?
- Как указать шероховатость поверхностей, если она одинакова для всей детали?
Расчетно-графическая работа
Выполнение рабочего чертежа детали
«ВАЛ»
- Варианты заданий
- Методические указания по выполнению расчетно-графической работы
- Образец выполнения задания

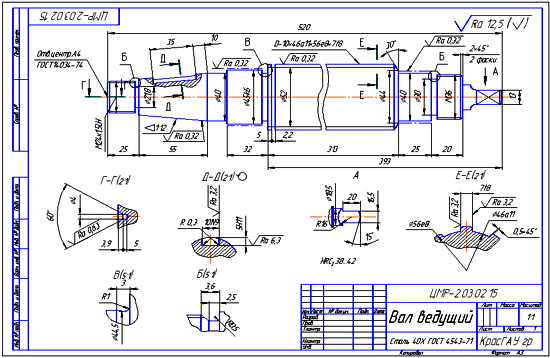

 Увеличить рисунок
|
