4.3. Ящик управления освещением
Ящики управления освещением, выпускаемые АО"Дивногорский завод низковольтной аппаратуры" (ДЗНВА), предназначены для сетей и установок освещения предприятий промышленности и сельского хозяйства.
Ящики осуществляют:
- автоматическое включение и отключение осветительных сетей и установок в зависимости от заданного уровня освещенности и заданного периода времени;
- автоматическое включение и отключение осветительных сетей и установок в зависимости от заданного уровня освещенности;
- автоматическое включение и отключение осветительных сетей и установок на заданные периоды суток;
- дистанционное включение и отключение осветительных сетей и установок от устройства телемеханики;
- ручное включение и отключение осветительных сетей и установок.
Ящики разрешается эксплуатировать в следующих условиях:
- рабочие значения температуры окружающего воздуха при эксплуатации от +40°С до -10°С;
- относительная влажность окружающего воздуха не более 98% при температуре 25°С;
- рабочее значение температуры окружающего воздуха при эксплуатации для фотоголовки от +40°С до -40°С;
- относительная влажность окружающего воздуха для фотоголовки не более 98% при температуре 25°С.
Ящики имеют следующие технические характеристики:
- Номинальное напряжение силовой цепи 380 В.
- Номинальные токи 25; 32; 40; 50; 63; 80; 100; 125; 160 А (допускается выпуск ящиков управления освещением с двумя фидерами равных номинальных токов 16А+16А; 20А+20А; 25А+25А).
- Частота 50 Гц.
- Число фаз – 3.
- Номинальное напряжение цепи управления 220 В.
- Верхний предел уставки освещенности 2000 лк.
- Нижний предел уставки освещенности 5 лк.
- Выдержка времени при кратковременных случайных засветках фотодатчиков не менее 20 с.
- Число циклов включения-отключения программатором – 3.
- Максимальное время программирования 24 ч.
- Минимальное время программирования 1 мин.
- Точность выполнения программ не менее 3 с/сут.
Ящики управления освещением ЯУО 9601 и ЯУО 9602 изготавливаются по двум различным принципиальным схемам, в частности, ЯУО 9601 содержит программатор-фотовыключатель, а ЯУО 9602 – только фотовыключатель.
Рис. 4.12. Ящики управления освещением: а) ЯУО 9601; б) ЯУО 9602.
а) общий вид ящика управления освещением на токи 25…63 А; б) общий вид ящика управления освещением на токи 80…160 А; 1 – крышка; 2 – кнопка "Пуск"; 3 – кнопка "Стоп"; 4 – сигнальная лампа; 5 – переключатель режима "Местное-дистанционное"; 6 – табличка фирменная; 7 – замок; 8 – сальник ввода кабеля фотоголовки; 9 – сальник ввода кабеля управления от диспетчерского пункта; 10 – сальник ввода силовой цепи; 11 – сальник вывода силовой цепи
Относительно габаритов ящики ЯУО 9601 и ЯУО 9602 выпускаются в двух модификациях:
- На токи 25, 32, 40, 50 и 63 А (рис. 4.12 а).
- На токи 80, 100, 125 и 160 А (рис. 4.12 б).
Ящик управления освещением состоит из двух частей: металлического ящика настенного крепления с передней дверью и выносной фотоголовки – разъемного пластмассового корпуса с устройством для крепления, в котором устанавливается фоторезистор (рис. 4.13). Ящик и фотоголовка соединяются неэкранированным контрольным кабелем с сечением жилы не менее 0,35 мм, тип КУПР-0,35ґ4 ГОСТ 18404.1-73, ТУ 16.505.730-75 либо аналогичным. Вывод проводов и кабелей осуществляется через сальники сверху и снизу ящика. На дверях ящика расположены кнопки управления включением и отключением, переключатель режима "местное" – 0 –"дистанционное", и сигнальная арматура. Внутри ящика ЯУО 9601 на панели (рис. 4.14 а) размещены:
а) силовая часть – автоматический выключатель QF (поз. 2), электромагнитный пускатель КМ или 1-КМ и 2-КМ (поз. 1);
б) аппаратура управления – программатор-фотовыключатель DS (поз. 3), предохранитель FU (поз. 4) и клеммные колодки Х1, Х2, Х3 (поз. 5, 6).
Рис. 4.13. Фотоголовка. 1 – втулка-уплотнитель; 2 – гнездо; 3, 8 – гайки; 4 – скоба; 5,6 – прокладки; 7 – фоторезистор
Внутри ящика ЯУО 9602 на панели (рис. 4.14 б)размещены:
а) силовая часть – автоматический выключатель QF (поз. 2), электромагнитный пускатель КМ или 1-КМ и 2-КМ (поз. 1);
б) аппаратура управления – фотовыключатель SF (поз. 3), предохранитель FU (поз. 4) и клеммные колодки Х1, Х2, Х3 (поз. 5, 6).
На внутренней стороне двери ящика размещена схема электрическая принципиальная ЯУО 9601 или ЯУО 9602.

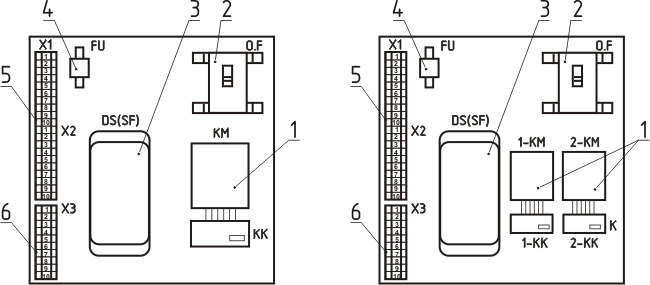

Рис. 4.14. Размещение аппаратов внутри ящика на токи 25…63 А. 1 – пускатель электромагнитный; 2 – выключатель автоматический; 3 – программатор-фотовыключатель или фотовыключатель; 4 – предохранитель; 5, 6 – клеммные колодки
Принципиальные электрические схемы ящика управления освещением (рис. 4.15) обеспечивают:
- включение и отключение осветительной установки от сигнала фотодатчика BL при достижении освещенностью значения уставки фотовыключателя;
- отключение и включение осветительной установки в заданные периоды времени (например, в технологические перерывы в работе цеха) по программам, задаваемым программным устройством ЭЧП-Ф (для ЯУО 9601);
- ручное включение и отключение осветительной установки кнопками SB1 и SB2, расположенными на двери ящика;
- включение и отключение осветительной установки посредством устройств телемеханики от пунктов энергослужб.
Рис. 4.15. Принципиальная электрическая схема двухфидерного ящика управления освещением ЯУО 9601. FU – предохранитель; HL – арматура светосигнальная; 1-КМ, 2-КМ – пускатель электромагнитный (в комплект входит тепловое реле 1-КК, 2-КК); SA – переключатель; SB1, SB2 – выключатель кнопочный; Х3 – клеммная колодка
Принципиальные электрические схемы ящика включают в себя магнитный пускатель КМ или 1-КМ и 2-КМ, автоматический выключатель QF, программатор-фотовыключатель DS (для ЯУО 9601). В ящике ЯУО 9602 вместо программатора-фотовыключателя установлен фотовыключатель SF. В цепи катушки магнитного пускателя КМ включен предохранитель FU.
Для осуществления управления освещением от сигнала фотодатчика переключатель SA должен быть установлен в положение "дистанционно", а кнопка "ФР ВКЛ" на программаторе-фотовыключателе в ЯУ 9601 должна быть утоплена. При использовании в ЯУ 9601 только одного фотовыключателя без участия программатора выходной ключ должен находиться во включенном состоянии, что достигается двойным нажатием кнопки "РУ".
Порог срабатывания фотовыключателя по освещенности устанавливается потенциометром, доступ к шлицу которого осуществляется через отверстие с надписью "ПОРОГ" на крышке программатора-фотовыключателя или фотовыключателя.
При срабатывании фотовыключателя на включение на крышке загорается светодиод "ФР". Через 20 с после загорания светодиода фотовыключатель подает команду на выключение выходному ключу устройства. Данная временная задержка организована для исключения срабатывания при случайных засветках фотодатчика.

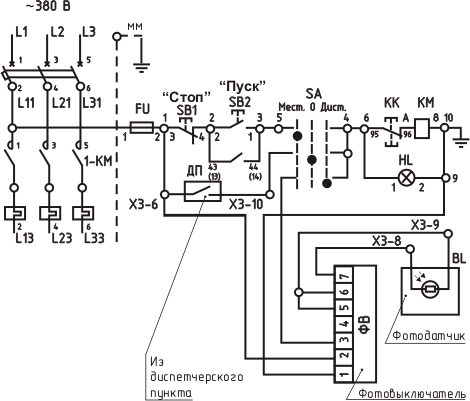

Рис. 4.16. Принципиальная электрическая схема однофидерного ящика управления освещением ЯУО 9602. FU – предохранитель; HL – арматура светосигнальная; КМ – пускатель электромагнитный (в комплект входит тепловое реле КК); SA – переключатель; SB1, SB2 – выключатель кнопочный; Х3 – клеммная колодка
Для осуществления программного управления освещением переключатель режимов SA должен быть установлен в положении "дистанционно".
Перевод управления с автоматического режима на ручной осуществляется переключением SA в положение "местное". При этом цепи автоматического управления отключаются. В работе остаются только цепи ручного управления электромагнитным пускателем КМ или пускателями 1-КМ, 2-КМ. Ручное включение освещения осуществляется нажатием кнопки SB2, а отключение – нажатием кнопки SB1, расположенных на двери ящика.
Для включения и отключения осветительной установки от устройств телемеханики к ящику должен быть проложен от диспетчерского пункта двухжильный кабель сечением жилы не менее 1 мм для ящиков всех типов. Жилы кабеля подключаются к клеммам ящика Х3-6 и Х3-10. Переключатель режимов SA при этом устанавливается в положение "О". При таком положении переключателя все цепи как ручного, так и автоматического управления, оказываются в отключенном положении и управление ящиком возможно только из диспетчерского пункта.
Технические данные ящиков приведены в табл. 4.9.
Таблица 4.9. Характеристики ящиков
| Обозначение |
Тип
ящика |
Типовой
индекс |
Номи-
нальный
ток, А |
Номиналь-
ный ток
расцепителя
выключателя,
А |
Номинальное
напряжение цепей, В |
Н,
мм |
Масса,
кг |
| силовой |
управ-
ления |
АТКЦ.
656336.016 |
ЯУО9601 |
3474 |
25 |
31,5 |
380 50 Гц |
220 50 Гц |
590 |
24 |
| -01 | 3574 | 32 | 40 | 24,1 |
| -02 | 3674 | 40 | 50 |
612 | 24,2 |
| -03 | 3774 | 50 | 63 | 25,5 |
| -04 | 3874 | 63 | 80 |
614 | 25,6 |
| -05 | 3274-32 | 16+16 | 40 |
612 | 24,3 |
| -06 | 3374-33 | 20+20 | 50 |
| -07 | 3474-34 | 25+25 | 63 |
860 | 38 |
| -10 | 3974 | 80 | 100 |
| -11 | 4074 | 100 | 125 |
| -12 | 4174 | 125 | 160 | 40 |
| -13 |
4274 |
160 |
200 |
АТК.656336.
016-21 |
ЯУО9602 |
3474 |
25 |
31,5 |
380 50 Гц |
220 50 Гц |
590 |
22 |
| -22 | 3574 | 32 | 40 | 22,7 |
| -23 | 3674 | 40 | 50 |
612 | 22,8 |
| -24 | 3774 | 50 | 63 | 23,7 |
| -25 | 3874 | 63 | 80 | 614 |
23,8 |
| -26 | 3274-32 | 16+16 | 40 |
612 | 22,4 |
| -27 | 3374-33 | 20+20 | 50 |
22,5 |
| -28 | 3474-34 | 25+25 | 63 |
АТКЦ.6563
36.016-32 | 3974 |
80 | 100 | 860 | 35 |
| -33 | 4074 | 100 | 125 |
| -34 | 4174 | 125 | 160 | 37 |
| -35 | 4274 | 160 | 200 |
|
