Монтаж электрооборудования
и средств автоматизации

Работа 14

Вводы линий электропередачи до 1 кв в здания

Цель работы

Задание к работе

Общие сведения

Порядок выполнения работы

Содержание отчета

Контрольные вопросы

Библиографический список

Цель работы

Ознакомиться с конструкциями вводов линий электропередачи в здания.

Освоить основные приемы монтажа вводов.

Задание к работе

1. Изучить образцы материалов и инструмент для монтажа вводов ЛЭП в здания.

2. Изучить технологии монтажа вводов ЛЭП в здания.

3. Выполнить на лабораторном стенде ввод воздушной линии электропередачи в здание через трубостойку.

Общие сведения

Ввод в индивидуальные жилые дома, коттеджи и другие частные сооружения необходимо выполнять в соответствии с инструкцией [1].

Вводы воздушных линий электропередачи (ВЛ) в здания делят на два участка: ответвление от ВЛ до ввода – участок проводов от опоры ВЛ до ввода в здание; ввод в здание – участок от изоляторов на наружной стене здания до вводного устройства внутри здания.

Монтаж ответвлений от ВЛ [2]. Устройство ответвлений, как правило, включают в проект на строительство ВЛ 0,38 кВ. Нормами определены минимальные расстояния от проводов ответвлений (как голых, так и изолированных) до проезжей части улиц и до пешеходных дорожек или тротуаров. Расстояние по вертикали от нижней точки проводов ввода до поверхности земли не меньше 2,75 м (рис. 14.1).

Если расстояние от опоры ВЛ до здания больше 10 м, то для ослабления натяжения проводов необходимо устанавливать подставную опору. Если это расстояние будет больше 25 м, то ответвление проектируют и строят по нормам на строительство ВЛ до 1000 В (см. работу 15).

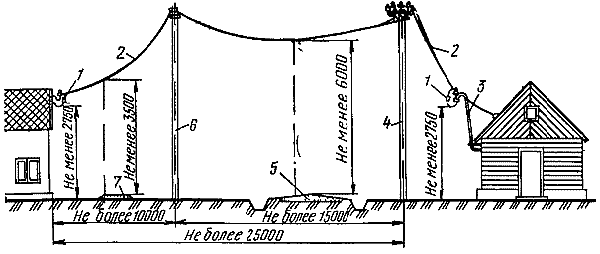

Рис. 14.1. Схема ответвлений от ВЛ 0,38 кВ и вводов в здания:
1 - ввод; 2 - ответвление; 3 - трубостойка; 4 - опора;
5 - дорога; 6 - дополнительная (подставная) опора; 7 - тротуар.

Площадь сечения проводов ответвлений определяют проектом, но всегда при подвеске голых или изолированных алюминиевых проводов в пролете до 25 м их сечение должно быть не менее 16 мм² (табл. 14.1, 14.2) [1].

Ответвления от ВЛ выполняют также кабельными линиями. В этом случае на опоре ВЛ устанавливают концевую мачтовую муфту, кабель прокладывают по опоре до перехода его в траншею. От случайных механических повреждений кабель защищают трубой или другой конструкцией на высоте до 200 мм.

Монтаж вводов в здания. Архитектурно-строительные отличия производственных и жилых зданий в каждом случае требуют устройства различных по конструкции вводов.

В целях повышения надежности электроснабжения при передаче и распределении электроэнергии в силовых и осветительных сетях используются изолированные алюминиевые провода со стальной несущей жилой или без нее [3, 4].

Самонесущие изолированные провода (СИП) применяют для ЛЭП с рабочим напряжением до 20 кВ при температуре от –50 до +50 ^оС.

Самонесущие провода марок САП_т (провод с алюминиевыми токопроводящими жилами с изоляцией из светостабилизированного термопластичного полиэтилена), САП_сш (то же, что и САП_т, с изоляцией из светостабилизированного сшитого полиэтилена) [3] используются для сетей 380/220 В.

Крепление проводов САП_т и САП_сш ответвления от ВЛ приведено на рис. 14.2. Крюк К-КО-1 ввинчивается в стену. Провод крепится на крюк с помощью зажима К-НО-1 и клина.

Технология монтажа вводов в жилые дома самонесущим изолированным проводом СИП приведена в [4].

Таблица 14.1

Провода (кабели) для ответвления от ВЛ к вводу

Таблица 14.2

Провода (кабели) ввода

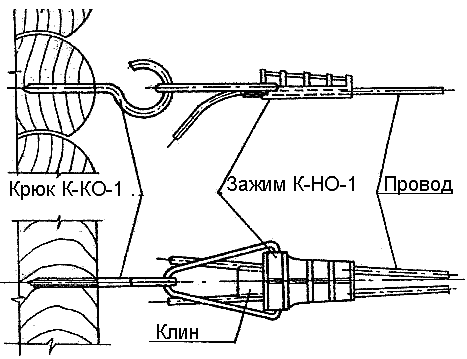

Рис. 14.2. Крепление самонесущих проводов САП_т и САП_сш
ответвления от ВЛ к стене дома

Вводы через стены зданий – получили широкое применение: они просты в исполнении, всегда находятся в поле видимости, удобны при обслуживании [2]. При вводе в производственные и общественно-бытовые здания вводные изоляторы устанавливают на кронштейнах или на крюках. Расстояние между проводами у вводов, а также расстояние от проводов до выступающих частей зданий должны быть не меньше 200 мм.

Разметка отверстий под крюки и воронки ввода показана на рисунке 14.3, а, б.

Концевые крепления алюминиевых многопроволочных проводов марок А-16...А-50 выполняют плашечными зажимами типа ПАБ с оставлением конца провода длиной не менее 200 мм для подключения ввода. Допускается концевое крепление проводов выполнять бандажной вязкой с соблюдением размеров и числа витков, указанных на рис. 14.3, в, г. Недопустимо присоединение провода ввода непосредственно к натянутому проводу ответвления, так как это способствует обрыву проводов ответвления.

Вводы в здания выполняют только изолированными проводами. Каждый провод заключают в отдельную резиновую изоляционную трубку, как показано на рис. 14.3, д. На концы трубок с наружной стороны здания устанавливают фарфоровые воронки таким образом, чтобы они находились на одной оси и были разнесены одна от другой в кирпичных стенах на 50 мм, в деревянных стенах на 100 мм.

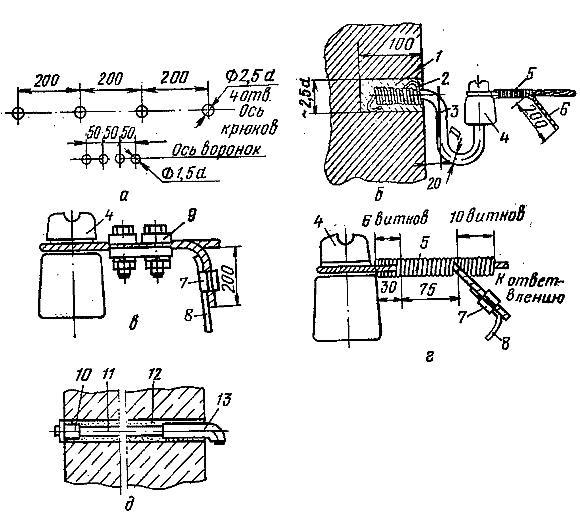

Рис. 14.3. Монтаж элементов ввода:
а - разметка отверстий под четырехпроводный ввод;
б - установка крюков и изоляторов;
в - крепление провода к изолятору зажимом;
г - крепление провода к изолятору вязкой;
д - конструкция прохода через стену;
1 - цементный раствор; 2 - проволока; 3 - крюк; 4 - изолятор;
5 - вязка; 6 - провод для присоединения ввода; 7 - зажим ОАС;
8 - провод ввода; 9 - зажим ПАБ; 10 - втулка; 11 - трубка; 12 - цементно-алебастровый раствор; 13 - воронка

Внутри здания на трубки одевают втулки. Отверстия в стене заделывают алебастровым или цементным раствором.

Проходы через стены в трубках должны выполняться с уклоном наружу, таким образом, чтобы вода не могла скапливаться в проходе или попадать внутрь здания. После прокладки проводов входные отверстия воронок и втулок заливают изоляционной массой, битумом.

Марки и площадь сечения проводов ввода указывают в проекте в зависимости от мощности приемников электроэнергии. По выбранной площади сечения проводов комплектуют остальные материалы, необходимые для устройства ввода.

Вводы через трубостойки – выполняют в тех случаях, когда высота зданий не позволяет обеспечить установленные правилами устройства электроустановок (ПУЭ) вертикальные габаритные размеры (см. рис. 14.1), например сараи, дворовые постройки. По способу закрепления и прохода внутрь здания трубостойки подразделяют на: ввод трубостоек через стену; ввод трубостоек через крышу [2].

Ввод трубостойкой через стену (рис. 14.4, а) более удобен. При монтаже трубостоек следят за тем, чтобы нижний горизонтальный конец трубы был установлен с уклоном 5° наружу, в нижней точке изгиба просверливают отверстие диаметром 5 мм для выхода конденсируемой влаги.

Ввод трубостойкой через крышу применяют в том случае, если расстояние от поверхности земли до низа трубостойки, устанавливаемой на стене, оказывается меньше 2 м. Особое внимание уделяют качеству монтажа узла прохода через кровлю и его гидроизоляции.

Трубостойки изготавливают по индивидуальным замерам в мастерских и доставляют на объект окрашенными внутри и снаружи с приваренным болтом для соединения с защитным PE-проводником и укомплектованными всем необходимым для монтажа. Перед установкой в трубостойку затягивают стальную проволоку для последующего протягивания проводов.

Верхний конец трубостойки двумя оттяжками из круглой стали диаметром 5 мм крепят к стене или к стропилам крыши. Все болтовые крепления вводов должны выполняться с применением пружинящих шайб, предохраняющих гайки от самооткручивания при раскачивании трубостоек и проводов ветром.

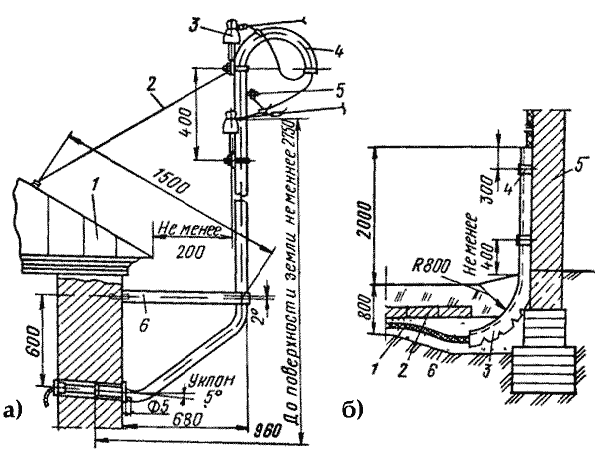

Рис. 14.4. Конструкции вводов в здания:
а – ввод трубостойкой через стену: 1 - крыша; 2 - оттяжка;
3 - изоляторы; 4 - трубостойка; 5 - болт для защитного PE-проводника;
6 - кронштейн; б – ввод кабелем: 1 - кабель; 2 - кирпич;
3 - уголок (швеллер); 4 - скобы; 5 - стена; 6 - мягкий грунт

Болтовые соединения смазывают защитной смазкой ЗЭС или техническим вазелином. Расстояние от самого нижнего проводника ввода через трубостойку до крыши должно быть не меньше 2,5 м. Запрещается прокладывать голые или изолированные провода по крышам жилых зданий.

Трубостойки с элементами крепления их к зданиям относятся к ВЛ и должны обслуживаться эксплуатационным персоналом энергосистем и находиться на их балансе.

Вводы тросовыми проводами марки АВТ имеют самую простую конструкцию. В местности, отнесенной по гололедности к I и II районам, применяют провод АВТ-1 с площадью сечения жил не менее 4 мм², в III и IV районах гололедности вводы выполняют проводом АВТ-2 (с усиленным тросом) сечением не менее 6 мм².

Для крепления провода АВТ на стене или трубостойке устанавливают только один изолятор, к которому плашечным зажимом крепят несущий трос, а жилы без разрезания вводят в здание через отверстие в неразрезанной изоляционной трубке.

Трубостойки всех типов необходимо соединять с защитным PE-проводником. Для этого к ним приваривают болт диаметром 10 мм, через который трубостойки присоединяют к нулевому защитному PE-проводу сети.

Алюминиевые многопроволочные провода и провода марок АВТ соединяют с трубостойкой стальным проводником диаметром 6 мм и зажимом. Несущий трос проводов АВТ зануляют на опоре ВЛ присоединением зажимом к защитному PE-проводy.

Вводы в здания кабелем – выполняют как ответвление кабелем (рис. 14.4, б) от опоры ВЛ или как продолжение кабельной линии [2]. В траншее до ввода кабель прокладывают с соблюдением габаритных размеров и правил монтажа кабельных линий.

До начала монтажа размечают места прокладки кабеля, отверстия, точки крепления. Диаметр труб выбирают из расчета 1,5...2 диаметра кабеля, но не меньше 50 мм. Укладывают трубы с уклоном в траншею и гидроизолируют так, чтобы исключить попадание воды в здание. Глубина заложения труб не менее 0,5 м. С внутренней стороны здания труба должна выступать на 50 мм, а с наружной на 600 мм от фундамента.

В одной трубе прокладывают только один кабель. Если в здание вводится или выводится несколько кабелей, то число труб должно соответствовать их количеству. Кабели, прокладываемые вдоль здания, должны размещаться в траншее не ближе 0,6 м от фундамента. У ввода в здание в траншее всегда оставляют запас кабеля (примерно 1 м) на случай повторной разделки концов, который укладывают полукругом с радиусом 1 м (запрещается запас укладывать кольцами). Глубина заложения не менее 500 мм с обязательным покрытием кирпичом или бетонными плитами. Места выхода кабеля из трубы уплотняют раствором цемента с песком, глиной или кабельной пряжей, смоченной нефтью.

При выходе из траншеи на стену кабели должны защищаться от механических повреждений на высоте не менее 2 м от уровня земли, для этого можно использовать трубы или профильный металл (рис. 14.4, б). Защитную трубу или короб заглубляют в землю не менее чем на 0,3 м.

Проход кабелей через стены и перекрытия внутри зданий выполняют в отрезках стальных труб. В целях пожарной безопасности кабель, прокладываемый в помещении, освобождают от наружных горючих покровов (например, джута). По сгораемым основаниям кабель прокладывают на расстоянии 50 мм от них. Проходы через стены для защиты от проникновения огня заделывают легкопробиваемым негорючим материалом (цемент с песком 1:10 или глина с песком 1:3 по объему).

Вводы в здания заземляющих проводников. В электроустановках напряжением до 1000 В с глухозаземпенной нейтралью на вводах от ВЛ к электроустановкам, которые подлежат занулению, должны быть выполнены повторные заземления нулевого рабочего провода. Для этого у ввода в здание монтируют заземляющее устройство [1, 2].

Конструкцию и размеры заземляющего устройства определяют по проекту, однако площадь сечения заземлителей из круглой стали не должна быть диаметром не меньше 16 мм (табл. 14.3).

Траншея для заземлителей (рис. 14.5) должна располагаться в местах, редко посещаемых людьми (газоны, огражденные площадки с насаждениями), вдали от грунтовых пешеходных и проезжих дорог, не ближе 5 м от входов в здания и въездов во дворы, а также не ближе 3 м от водопровода, газопровода и других коммуникаций. Глубина заложения заземлителей не менее 0,7 м. Вертикальные и горизонтальные заземлители соединяют между собой в траншее только сваркой, они не должны иметь окраски или окрашиваться. Траншеи засыпают грунтом без строительного мусора.

Таблица 14.3

Наименьшие размеры заземлителей и заземляющих
проводников, проложенных в земле [5]

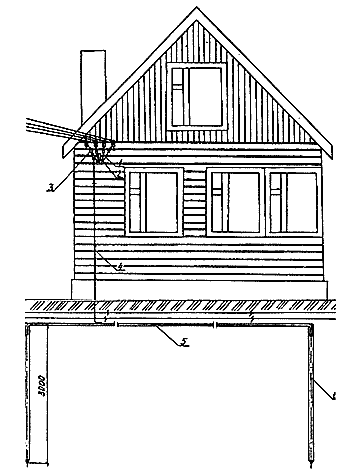

Рис. 14.5. Повторное заземление PEN-проводника на четырехпроводном вводе:
1 - провод ввода АПРН 4х4,0; 2 - ввод; 3 - зажим (сжим);
4 - заземляющий проводник; 5 - горизонтальный заземлитель;
6 - заземляющий электрод

Заземлители и заземляющие проводники защищают от возможных механических повреждений при пересечениях подземных инженерных сооружений и на вводах в здания при помощи отрезков стальных труб (рис. 14.6). Места ввода должны обозначаться на стенах опознавательным знаком.

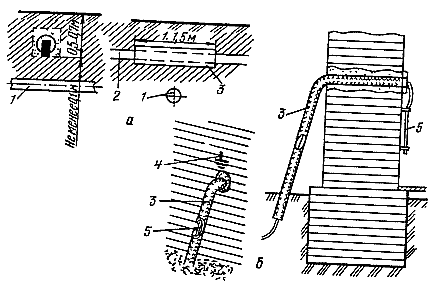

Рис. 14.6. Монтаж вводов защитных PE-проводников:
а – при пересечении кабелей; б – при вводе в здание:
1 - кабель; 2 - заземлитель; 3 - труба;
4 - опознавательный знак заземления; 5 - заземляющий проводник.

Порядок выполнения работы

1. Изучите образцы материалов и инструмент для монтажа вводов.

2. Прежде чем собирать схему, убедитесь в том, что отключен автоматический выключатель, питающий стенд. Убедитесь в целостности лабораторного оборудования и соединительных проводов. Выполните на лабораторном стенде монтаж ввода ВЛ в здание через трубостойку.

3. Измерьте сопротивление изоляции электропроводок и проверьте непрерывность цепи зануления.

4. После проверки преподавателем правильности проведенных коммутаций проводов, осуществите подачу напряжения на стенд.

Во избежание поражения электрическим током касаться руками клемм, других токоведущих деталей категорически запрещается.

При возникновении аварийных ситуаций, появлении запаха дыма и возникновении прочих аварийных режимов – немедленно отключите автоматический выключатель и сообщите о неисправности лаборанту или преподавателю.

5. Продемонстрируйте работу стенда преподавателю.

Содержание отчета

1. Название и цель работы.

2. Эскиз ввода в соответствии с индивидуальным заданием.

3. Заявка на материалы и инструменты для устройства ввода по заданию.

4. Протокол измерений сопротивления изоляции электропроводок и непрерывности цепи зануления.

Контрольные вопросы

1. Какие требования предъявляют к монтажу ввода в здание?

2. Назовите нормируемые габаритные размеры при устройстве ответвлений от ВЛ и воздушных вводов.

3. Расскажите правила ввода в здание заземляющих проводников.

4. Как выполняют вводы в здания кабелями?

5. Как выполняют вводы в здания самонесущими проводами СИП?

6. Как выполняют вводы в здания самонесущими проводами САП_т?

7. Как выполнить ввод в здание кабелем ВВГ?

8. Как выполнить ввод в здание проводом АВТ?

9. Как выполняют гидроизоляцию воздушных и кабельных вводов через крыши, стены и фундаменты зданий?

10. Как выполнить повторное заземление PEN-проводника на четырехпроводном вводе?

Библиографический список

1. Руководящие материалы по электроснабжению индивидуальных жилых домов, коттеджей, дачных (садовых) домов и других частных сооружений. – М.: Главгосэнергонадзор России, АО «РОСЭП», 1994. – 55 с.

2. Практикум по технологии монтажа и ремонта электрооборудования: Учеб. пособие для вузов / П.Д. Ирха, В.А. Буторин, В.В. Девятков и др. Под ред. А.А. Пястолова. – М.: Агропромиздат, 1990. - 160 с.

3. www.rkr.ru

4. www.transenergo.ru

5. Правила устройства электроустановок. Раздел 1. Общие правила. Главы 1.1, 1.2, 1.7, 1.9. Раздел 6. Электрическое освещение. Главы 6.1, 6.2, 6.3, 6.4, 6.5, 6.6. Раздел 7. Электрооборудование специальных установок. Главы 7.1, 7.2, 7.5, 7.6, 7-10. - 7-е изд. - М.: ООО «ТПК Старатель», 2002.
