В разделе использована работа [ZELE01].
На разработку этого стандарта большое влияние оказал американский ученый Ч.Бахман. Основные принципы сетевой модели данных были разработны в середине 60-х годов, эталонный вариант сетевой модели данных описан в отчетах рабочей группы по языкам баз данных (COnference on DAta SYstem Languages) CODASYL (1971 г.).
Сетевая модель данных определяется в тех же терминах, что и иерархическая. Она состоит из множества записей, которые могут быть владельцами или членами групповых отношений. Связь между между записью-владельцем и записью-членом также имеет вид 1:N.
Основное различие этих моделей состоит в том, что в сетевой модели запись может быть членом более чем одного группового отношения. Согласно этой модели каждое групповое отношение именуется и проводится различие между его типом и экземпляром. Тип группового отношения задается его именем и определяет свойства общие для всех экземпляров данного типа. Экземпляр группового отношения представляется записью-владельцем и множеством (возможно пустым) подчиненных записей. При этом имеется следующее ограничение: экземпляр записи не может быть членом двух экземпляров групповых отношений одного типа (т.е. сотрудник из примера в п.3 .1, например, не может работать в двух отделах).

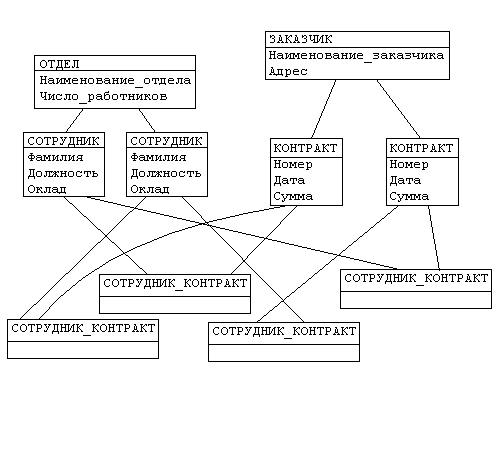

Иерархическая структура из п.3 .1. преобразовывается в сетевую следующим образом (см. рис. 3.2):
деревья (a) и (b), показанные на рис. 3.1, заменяются одной сетевой структурой, в которой запись СОТРУДНИК входит в два групповых отношения;
для отображения типа M:N вводится запись СОТРУДНИК_КОНТРАКТ, которая не имеет полей и служит только для связи записей КОНТРАКТ и СОТРУДНИК, см. рис. 3.2.(Отметим, что в этой записи может храниться и полезная информация, например, доля данного сотрудника в общем вознаграждении по данному контракту.)
Каждый экземпляр группового отношения характеризуется следующими признаками:
способ упорядочения подчиненных записей:
произвольный,
хронологический /очередь/,
обратный хронологический /стек/,
сортированный.
Если запись объявлена подчиненной в нескольких групповых отношениях, то в каждом из них может быть назначен свой способ упорядочивания.
режим включения подчиненных записей:
автоматический – невозможно занести в БД запись без того, чтобы она была сразу же закреплена за неким владельцем;
ручной – позволяет запомнить в БД подчиненную запись и не включать ее немедленно в экземпляр группового отношения. Эта операция позже инициируется пользователем).
режим исключения Принято выделять три класса членства подчиненных записей в групповых отношениях:
Фиксированное. Подчиненная запись жестко связана с записью владельцем и ее можно исключить из группового отношения только удалив. При удалении записи-владельца все подчиненные записи автоматически тоже удаляются. В рассмотренном выше примере фиксированное членство предполагает групповое отношение "ЗАКЛЮЧАЕТ" между записями "КОНТРАКТ" и "ЗАКАЗЧИК", поскольку контракт не может существовать без заказчика.
Обязательное. Допускается переключение подчиненной записи на другого владельца, но невозможно ее существование без владельца. Для удаления записи-владельца необходимо, чтобы она не имела подчиненных записей с обязательным членством. Таким отношением связаны записи "СОТРУДНИК" и "ОТДЕЛ". Если отдел расформировывается, все его сорудники должны быть либо переведены в другие отделы, либо уволены.
Необязательное. Можно исключить запись из группового отношения, но сохранить ее в базе данных не прикрепляя к другому владельцу. При удалении записи-владельца ее подчиненные записи – необязательные члены сохраняются в базе, не участвуя более в групповом отношении такого типа. Примером такого группового отношения может служить "ВЫПОЛНЯЕТ" между "СОТРУДНИКИ" и "КОНТРАКТ", поскольку в организации могут существовать работники, чья деятельность не связана с выполненинем каких-либо договорных обязательств перед заказчиками.
