34. Выберите нотацию модели: выберите View, Logical Diagram Notation, выберите Baсhman Notation.
Сущность представляется прямоугольником любого размера, содержащим внутри себя:
имя сущности;
список имен атрибутов;
указатели ключевых атрибутов (знак P перед именем атрибута);
указатели обязательных атрибутов (знак * перед именем атрибута);
указатели внешних ключей (знак F перед именем атрибута).
Все связи являются бинарными и представляются линиями с двумя концами (соединяющими сущности), для которых должно быть определено
имя;

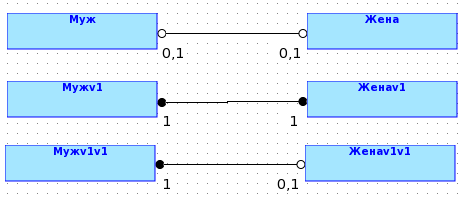

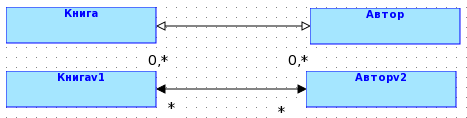

степень множественности (один или много объектов участвуют в связи: « 0,1» , « 0,*» , « 1» , « 1,*».

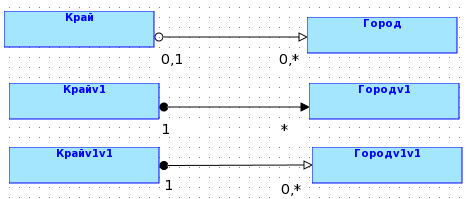

Для множественной связи линия присоединяется к прямоугольнику наконечником, а для одиночной связи – кружком. То есть дочерняя сущность обозначается наконечником со стороны линии, а родительская кружком.
Допустимость Null-значений обозначается пустым кружком и пустым наконечником. Недопустимость Null-значений обозначается черным кружком и черным наконечником.
Идентифицирующя связь изображается поперечной линий на стороне наконечника.
Для указания степени множественности 0 в свойствах связи должна быть включена Target optional.
