Первый информационный разрез ─ функциональность системы. В рамках методологии IDEF0 бизнес-процесс представляется в виде набора элементов-работ, которые взаимодействуют между собой, обмениваясь информационными и материальными потоками с помощью людских и производственных ресурсов, потребляемых каждой работой. С помощью функционального моделирования можно провести системный анализ бизнеса, сосредоточившись на регулярно решаемых задачах или функциях, на показателях их правильного выполнения, необходимых для этого ресурсах, результатах и исходных материалах (сырье).
Действие, обычно в IDEF0 называемое функцией, обрабатывает или переводит входные параметры (сырье, информацию и т.п.) в выходные. Поскольку модели IDEF0 представляют систему как множество иерархических (вложенных) функций, в первую очередь должна быть определена функция, описывающая систему в целом ─ контекстная функция. Функции изображаются на диаграммах как поименованные прямоугольники, или функциональные блоки. Имена функций в IDEF0 подбираются с использованием глаголов или отглагольных существительных. Важно подбирать имена таким образом, чтобы они отражали систему так, как если бы она обозревалась с точки зрения, выбранной для моделирования.
IDEF0 модели это иерархическое множество вложенных блоков. Любой блок может быть декомпозирован на составляющие его блоки. Функциональную декомпозицию корректнее определять как моделирование "снаружи вовнутрь", в котором мы рассматриваем систему наподобие луковицы, с которой последовательно снимаются слои.
Чтобы быть полезным, описание любого блока должно, как минимум, включать в себя описание объектов, которые блок создает в результате своей работы ("выхода"), и объектов, которые блок потребляет или преобразует ("вход").
В IDEF0 также моделируются управление и механизмы исполнения. Под управлением понимаются объекты, воздействующие на
способ, которым блок преобразует вход в выход. Механизм исполнения ─ объекты, которые непосредственно выполняют преобразование входа в выход, но не потребляются при этом сами по себе.

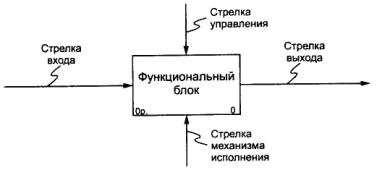

Для отображения категорий информации, присутствующих на диаграммах IDEF0, существует четыре возможных типа стрелок:
Вход ─ нечто, что потребляется в ходе выполнения процесса;
Управление ─ ограничения и инструкции, влияющие на ход выполнения процесса;
Выход ─ нечто, являющееся результатом выполнения процесса;
Исполняющий механизм ─ нечто, что используется для выполнения процесса, но не потребляется само по себе.
Для названия стрелок, как правило, употребляются имена существительные. Стрелки могут представлять собой людей, места, вещи, идеи или события. Как и в случае с функциональными блоками, присвоение имен всем стрелкам на диаграмме является только необходимым условием для понимания читателем сути изображенного. Отдельное описание каждой стрелки в текстовом виде может оказаться критическим фактором Для построения точной и полезной модели.
Стрелки входа. Вход представляет собой сырье, или информацию, потребляемую или преобразуемую функциональным блоком для производства выхода. Стрелки входа всегда направлены в левую сторону прямоугольника, обозначающего в IDEF0 функциональный блок. Наличие входных стрелок на диаграмме не является обязательным, так как возможно, что некоторые блоки ничего не преобразуют и не изменяют. Примером блока, не имеющего входа, может служить "принятие решения руководством", где для принятия решения анализируется несколько факторов, но ни один из них непосредственно не преобразуется и не потребляется в результате принятия какого-либо решения.
Стрелки управления. Стрелки управления отвечают за регулирование того, как и когда выполняется функциональный блок, и, если он выполняется, какой выход получается в результате его выполнения. Так как управление контролирует поведение функционального блока для обеспечения создания желаемого выхода, каждый функциональный блок должен иметь, как минимум, одну стрелку управления. Стрелки управления всегда входят в функциональный блок сверху.
Управление часто существует в виде правил, инструкций, законов, политики, набора необходимых процедур или стандартов. Влияя на работу блока, оно непосредственно не потребляется и не трансформируется в результате. Может оказаться, что целью функционального блока является как раз изменение того или иного правила, инструкции, стандарта и т.п. В этом случае стрелка, содержащая соответствующую информацию, должна рассматриваться не как управление, а как вход функционального блока.
Управление можно рассматривать как специфический вид входа. В случаях, когда неясно, относить ли стрелку к входу или к управлению, предпочтительно относить ее к управлению до момента, пока неясность не будет разрешена.
Стрелки выхода. Выход ─ это продукция или информация, получаемая в результате работы функционального блока. Каждый блок должен иметь, как минимум, один выход. Действие, которое не производит никакого четко определяемого выхода, не должно моделироваться вообще (по меньшей мере, должно рассматриваться в качестве одного из первых кандидатов на исключение из модели).
При моделировании непроизводственных предметных областей выходами, как правило, являются данные, в каком-либо виде обрабатываемые функциональным блоком. В этом случае важно, чтобы названия стрелок входа и выхода были достаточно различимы по своему смыслу. Например, блок "Прием пациентов" может иметь стрелку "Данные о пациенте" как на входе, так и на выходе. В такой ситуации входящую стрелку можно назвать "Предварительные данные о пациенте", а исходящую ─ "Подтвержденные данные о пациенте".
Стрелки механизма исполнения. Механизмы являются ресурсом, который непосредственно исполняет моделируемое действие. С помощью механизмов исполнения могут моделироваться: ключевой персонал, техника и (или) оборудование. Стрелки механизма исполнения могут отсутствовать в случае, если оказывается, что они не являются необходимыми для достижения поставленной цели моделирования.
