На этапе физического проектирования происходит детализация диаграмм классов объектов и пакетов с позиции их реализации в конкретной программно-технической среде (рис. 13.21).
|
|

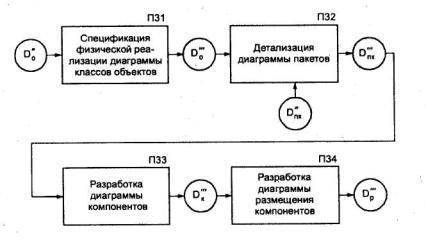

Рис. 13.21. Технологическая сеть физического проектирования:
D'', D"' - диаграммы классов объектов; D", D"'- диаграммы состояний объектов;
Dj^, Е^ -диаграммы пакетов; О""-диаграмма компонентов;
D'"- диаграмма размещения компонентов
Спецификация физической реализации ТГ, - диаграммы классов объектов (преобразователь П31) предусматривает определение форматов данных для атрибутов и методов реализации отношений (ключей, указателей, процедур) классов объектов.
Детализация D'n"K - диаграммы пакетов (преобразователь П32) предполагает разработку обеспечивающих компонентов: базы данных, управления задачами, вспомогательных функций.
Разработка D"- диаграммы компонентов (преобразователь ПЗЗ) и D'"- диаграммы размещения компонентов (преобразователь П34) реализует клиент - серверную технологию и определяет схему размещения компонентов по узлам вычислительной сети.
