Диаграммы классов объектов (Class diagram) отображают статическую структуру классов объектов. Эта диаграмма рассматривает внутреннюю структуру проблемной области, иерархию классов объектов, статические связи объектов.

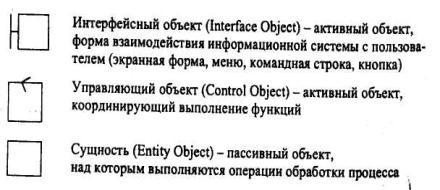

Классы объектов могут иметь различные стереотипы поведения: объекты-сущности, управляющие объекты, интерфейсные объекты:

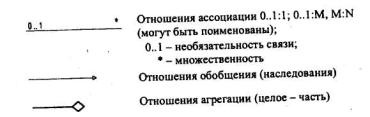

Объекты, отражаемые в диаграмме классов объектов, связываются статическими отношениями, которые отражают постоянные связи между объектами независимо от выполнения конкретного бизнес - процесса. К статическим отношениям относятся обобщение, агрегация, ассоциация объектов:
Пример использования статических отношений представлен на рис.13.11.
В прямоугольниках в верхней части даны имена классов объектов, в средней части - имена атрибутов, в нижней части - имена методов.
