Диаграммы взаимодействий не отражают детально порядок выполнения операций в части разветвлений, циклических повторений, параллельности/произвольности действий. Диаграмма деятельностей исправляет данные недостатки. Под деятельностью будем понимать некоторую работу, которая может быть декомпозирована на совокупность действий.
Диаграмма деятельностей может отражать взаимодействие объектов из нескольких прецедентов использования, в частности реализующих отдельно стандартные и альтернативные пути обработки объектов.
Блок, соответствующий одной деятельности, может отражать несколько событий и быть декомпозирован аналогично блоку функционально ориентированного подхода.

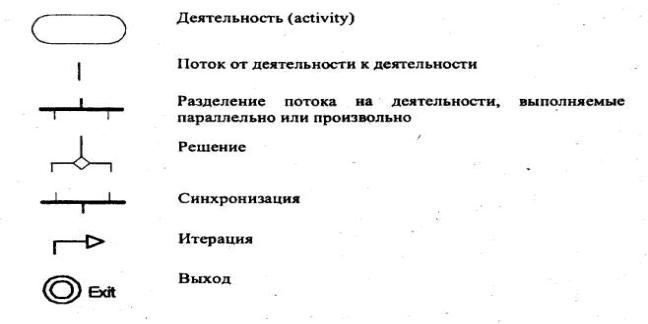

Ниже представлены используемые в диаграмме деятельностей понятия и их графическое обозначение.
Пример диаграммы деятельностей представлен на рис 13.15
Рис. 13.15 Диаграмма деятельностей процесса выполнения заказа
