§ 11. Линии

Основными элементами любого чертежа являются линии. В зависимости от их назначения они имеют соответствующие тип и толщину. Изображения предметов на чертеже представляют собой сочетание различных типов линий.

Типы линий, их назначение и толщина установлены ГОСТ 2.303-68 (табл. 2). Сплошная толстая основная линия принята за исходную. Толщина ее S должна выбираться в пределах от 0,5 до 1,4 мм. Она выбирается в зависимости от величины и сложности изображения, формата и назначения чертежа. Исходя из толщины сплошной толстой основной линии выбирают толщину остальных линий при условии, что для каждого типа линий в пределах одного чертежа на всех изображениях она будет одинаковой.

В штриховых линиях штрихи должны быть равной длины, а промежутки между ними одинаковыми. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами. Центровые линии должны выходить за очертания окружности на 3-5 мм. Для окружностей, диаметр которых 12 мм и менее, центровые линии вычерчивают сплошными тонкими.

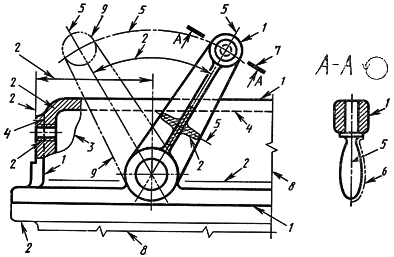

Примеры применения различных типов линий на чертеже приведены на рис. 5.

Рис. 5

Линии могут иметь специальное назначение, например, для изображения резьбы, шлицев, границ, зон с различной шероховатостью поверхности и др. Их применение регламентируется специальными стандартами ЕСКД.

Качество чертежа в значительной степени зависит от правильного выбора типа линий, соблюдения одинаковой толщины обводки, длины штрихов и расстояния между ними, аккуратности их проведения.

Таблица2
Наименование
линии Начертание Толщина линии по
отношению к толщине
основной линии Основное назначение

1. Сплошная
толстая основная S=0,6-1,5мм Лини видимого контура; линии перехода видимые; линии контура сечения (вынесенного и входящего в состав разреза)

2. Сплошная
тонкая от S/3 до S/2 Лини контура наложенного сечения; линии размерные и выносные; линии штриховки; линии-выноски; полки линий-выносок и подчеркивания надписей; линии для изображения пограничных деталей("обстановка"); линии ограничения выносных элементов на видах, разрезах и сечениях; линии перехода воображаемые (следы плоскостей, линии построения характерных точек при специальных построениях)

3. Сплошная
волнистая от S/3 до S/2 Линии обрыва; линии разграничения вида и разреза

4. Штриховая от S/3 до S/2 Линии невидимого контура; линии перехода невидимые

5. Штрихпунк-
тирная тонкая от S/3 до S/2 Линии осевые и центровые; линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений

6. Штрихпунк-
тирная утолщенная от S/3 до (2/3)S Линии, обозначающие поверхности, подлежащие термообработке или покрытию; линии для изображения элементов, расположенных перед секущей плоскостью ("наложенная проекция")

7. Разомкнутая от S до 1,5 S Линии сечений

8. Сплошная тонкая с изломами от S/3 до S/2 Длинные линии обрыва

9. Штрихпунк-
тирная с двумя точками тонкая от S/3 до S/2 Линии сгиба на развертках; линии для изображения частей изделий в крайних или промежуточных положениях; линии для изображения развертки, совмещенной с видом

Примечание. Толщина линий S/3 допускается только для чертежей, выполненных тушью, на форматах с А4 по А2.
