Монтаж электрооборудования
и средств автоматизации

Работа 8

Монтаж электропроводок в жилых и общественных зданиях

Цель работы

Задание к работе

Общие сведения

Наименование линий

Порядок выполнения работы

Содержание отчета

Контрольные вопросы

Библиографический список

Цель работы

Ознакомиться с видами электропроводок и способами прокладки проводов, материалами, арматурой и инструментом.

Освоить элементы инженерной подготовки производства работ и технологию монтажа электропроводок.

Научиться на практике собирать узлы схем электропроводок.

Задание к работе

1. Изучить образцы проводов, установочной арматуры, инструмент.

2. Изучить технологию монтажа электропроводок в кабельных каналах и коробах.

3. Выполнить на модели электропроводки однокомнатной квартиры монтаж узлов электропроводки (соединить провода в коробках, подключить арматуру и светильники, подключить электропроводку к квартирному щитку).

4. Проверить сопротивление изоляции проводок.

5. Под руководством преподавателя подключить квартирный щиток к сети и осуществить включение электрооборудования квартиры.

Общие сведения

Электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями.

Электропроводки разделяют на виды [1]:

открытая – проложенная по поверхности стен, потолков, по фермам и т. п. При открытой электропроводке применяют различные способы прокладки проводов и кабелей: непосредственно по поверхности стен и потолков, на струнах, тросах, роликах, изоляторах, в трубах, коробах, на лотках, в электротехнических плинтусах и т. п.;

скрытая – проложенная внутри конструктивных элементов зданий (в стенах, полах, фундаментах, перекрытиях). При скрытой электропроводке провода и кабели прокладывают в замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, замоноличиванием в строительных конструкциях, в трубах и т. п.

Питание электроприемников жилых зданий должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S (рис. 8.1) [3].

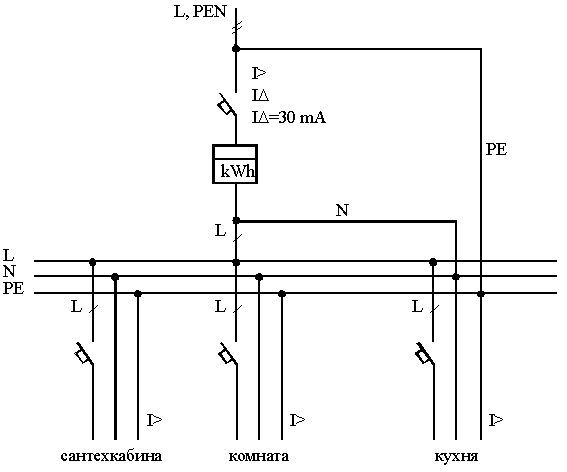

Рис. 8.1. Пример схемы электроснабжения квартиры системой TN-C-S.

В соответствии с ПУЭ [2] в зданиях следует применять кабели и провода с медными жилами.

Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм² и более.

Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный – L, нулевой рабочий – N и нулевой защитный – РЕ проводники).

Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.

Сечения проводников (табл. 8.1) должны отвечать требованиям п. 7.1.45 ПУЭ [2].

Таблица 8.1

Наименьшие допустимые сечения кабелей и проводов
 электрических сетей в жилых зданиях

Электропроводку в помещениях следует выполнять сменяемой: скрыто – в каналах строительных конструкций, замоноличенных трубах; открыто – в электротехнических плинтусах, коробах и т.п.

В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.

В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке.

Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов – в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов – в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

Для обеспечения безопасности и выбора электрооборудования для ванных и душевых помещений основываются по ГОСТ Р 50571.12-96 [4] на следующих размерах зон.

Зона 0 представляет собой внутренний объем ванны или душевого поддона.

Зона 1 ограничивается:

– внешней вертикальной плоскостью ванны или душевого поддона или вертикальной плоскостью на расстоянии 0,60 м от душевого разбрызгивателя – для душа без поддона;

– полом и горизонтальной плоскостью на расстоянии 2,25 м над полом.

Зона 2 ограничивается:

– внешней вертикальной плоскостью зоны 1 и параллельной ей вертикальной плоскостью на расстоянии 0,60 м;

– полом и горизонтальной плоскостью на расстоянии 2,25 м над полом.

Зона 3 ограничивается:

– внешней вертикальной плоскостью зоны 2 и параллельной ей вертикальной плоскостью на расстоянии 2,40 м;

– полом и горизонтальной плоскостью над полом на расстоянии 2,25 м.

В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей. В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах. В саунах для зон 3 и 4 должна использоваться электропроводка с допустимой температурой изоляции 170 ⁰С.

В ванных комнатах, душевых и санузлах должно использоваться только то электрооборудование, которое специально предназначено для установки в соответствующих зонах указанных помещений по ГОСТ Р 50571.11-96 [4], при этом должны выполняться следующие требования:

электрооборудование должно иметь степень защиты по воде не ниже чем:

- в зоне 0 – IPX7;

- в зоне 1 – IPX5;

- в зоне 2 – IPX4 (IPX5 – в ваннах общего пользования);

- в зоне 3 – IPX1 (IPX5 – в ваннах общего пользования);

- в зоне 0 могут использоваться электроприборы напряжением до 12 В, предназначенные для применения в ванне, причем источник питания должен размещаться за пределами этой зоны;

- в зоне 1 могут устанавливаться только водонагреватели;

- в зоне 2 могут устанавливаться водонагреватели и светильники класса защиты 2,

- в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

Установка штепсельных розеток в ванных комнатах, мыльных помещениях бань, помещениях, содержащих нагреватели для саун, а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц. В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

Рекомендуется применять УЗО для групповых линий штепсельных розеток с током срабатывания не более 30 мА, при этом должны выполняться требования селективности. Рекомендуется применять комбинированные аппараты: автоматический выключатель-УЗО. В некоторых случаях ПУЭ обязывает установку УЗО.

Если устройство защиты от сверхтока не обеспечивает время автоматического отключения 0,4 с при номинальном напряжении 220 В и установка (квартира) не охвачена системой уравнивания потенциалов, установка УЗО является обязательной.

Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью.

На вводе в здание должна быть выполнена система уравнивания потенциалов путем объединения следующих проводящих частей [2, 4, 5 ]:

– основной (магистральный) защитный проводник;

– основной (магистральный) заземляющий проводник или основной заземляющий зажим;

– стальные трубы коммуникаций зданий и между зданиями;

– металлические части строительных конструкций, молниезащиты, системы центрального отопления, вентиляции и кондиционирования (рис. 8.2).

Рекомендуется по ходу передачи электроэнергии повторно выполнять дополнительные системы уравнивания потенциалов.

Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе, подключение сторонних проводящих частей, выходящих за пределы помещений. Если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками, то систему уравнивания потенциалов следует подключить к РЕ шине на вводе. Нагревательные элементы, замоноличенные в пол, должны быть покрыты заземленной сеткой или заземленной металлической оболочкой, подсоединенными к системе уравнивания потенциалов. В качестве дополнительной защиты для нагревательных элементов рекомендуется использовать УЗО на ток до 30 мА. Не допускается использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов.

Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии при питании однофазных нагрузок, должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.

Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм² по меди и 25 мм² по алюминию, а при больших сечениях – не менее 50 % сечения фазных проводников.

Сечение РЕN проводников должно быть не менее сечения N проводников и не менее 10 мм² по меди и 16 мм² по алюминию независимо от сечения фазных проводников.

Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм², 16 мм² при сечении фазных проводников от 16 до 35 мм² и 50 % сечения фазных проводников при больших сечениях.

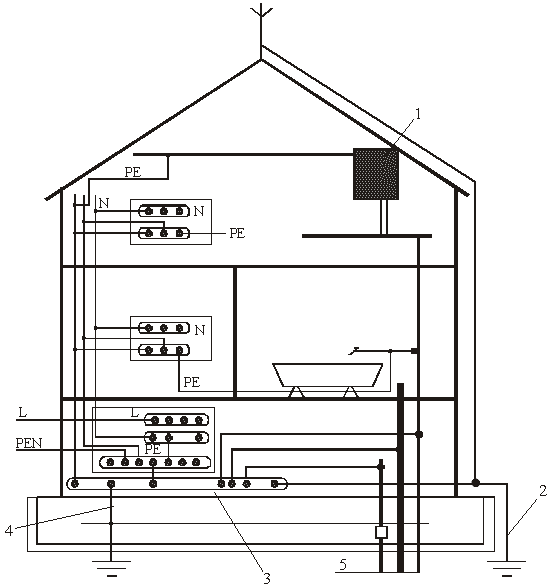

Рис. 8.2. Пример выполнения системы уравнивания потенциалов электроустановки здания:
1 – водонагреватель; 2 – заземлитель молниезащиты;
3 – главная заземляющая шина; 4 – естественный заземлитель (арматура фундамента здания); 5 – металлические трубы водопровода, канализации

Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм² – при наличии механической защиты и 4 мм² – при ее отсутствии.

Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

В зданиях при трехпроводной сети должны устанавливаться штепсельные розетки на ток не менее 10 А с защитным контактом.

Штепсельные розетки, устанавливаемые в квартирах, жилых комнатах общежитий, а также в помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.), должны иметь защитное устройство, автоматически закрывающее гнезда штепсельной розетки при вынутой вилке.

Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура.

В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.

В саунах, ванных комнатах, санузлах, мыльных помещениях бань, парилках, стиральных помещениях прачечных и т.п. установка распределительных устройств и устройств управления не допускается.

В помещениях умывальников и зонах 1 и 2 (ГОСТ Р 50571.11-96 [6]) ванных и душевых помещений допускается установка выключателей, приводимых в действие шнуром.

Отключающие аппараты сети освещения чердаков, имеющих элементы строительных конструкций (кровлю, фермы, стропила, балки и т.п.) из горючих материалов, должны быть установлены вне чердака.

Над каждым входом в здание должен быть установлен светильник.

Домовые номерные знаки и указатели пожарных гидрантов, установленные на наружных стенах зданий, должны быть освещены. Питание электрических источников света номерных знаков и указателей гидрантов должно осуществляться от сети внутреннего освещения здания, а указателей пожарных гидрантов, установленных на опорах наружного освещения, – от сети наружного освещения.

Противопожарные устройства и охранная сигнализация, независимо от категории по надежности электроснабжения здания, должны питаться от двух вводов, а при их отсутствии – двумя линиями от одного ввода. Переключение с одной линии на другую должно осуществляться автоматически.

Устанавливаемые на чердаке электродвигатели, распределительные пункты, отдельно устанавливаемые коммутационные аппараты и аппараты защиты должны иметь степень защиты не ниже IР44.

Установочные провода. Провода, предназначенные для электропроводок, называют установочными. По конструкции установочные провода делят на: защищенные, имеющие поверх электрической изоляции металлическую оболочку для защиты от механических повреждений, и незащищенные – изоляция не защищена от повреждений.

Наиболее часто для проводок применяют одножильные провода марок ПВ, плоские провода марок ППВ, ППВС, кабели ВВГ и др.

Для электропроводок применяют электроустановочные изделия: выключатели, штепсельные розетки, патроны и коробки.

Аппаратуру управления и защиты сетей, учета электроэнергии устанавливают в щитках и шкафах различного назначения.

Основной документ на выполнение монтажа электропроводок – утвержденная проектно-сметная документация.

Технические условия на монтаж электропроводок. Скрытая и открытая прокладка электропроводок по нагреваемым поверхностям не допускается. Расстояние от открыто проложенных внутри зданий проводов и кабелей, а также от распаечных коробок скрытых проводок до стальных трубопроводов при параллельной прокладке должно быть не менее 100 мм, а при пересечении не менее 50 мм. Расстояние до трубопроводов с горючими жидкостями и газами соответственно не менее 400 мм и 100 мм.

Открытые электропроводки должны прокладываться с учетом архитектурных линий помещений (карнизов, плинтусов и т. п.). Опорные конструкции (кронштейны, скобы) электропроводок должны закрепляться на строительных конструкциях зданий без ослабления их прочности, а незащищенные провода должны крепиться к конструкциям с применением изоляционных прокладок.

Проходы проводов и кабелей через несгораемые стены и перекрытия должны выполняться в отрезках пластмассовых труб, а через сгораемые – в отрезках стальных труб, которые после прокладки проводок уплотняют легкосъемными материалами (шлаковатой и т. п.). Заготовку элементов электропроводок из проводов, кабелей, труб следует выполнять в мастерских электромонтажных участков.

Установка выключателей, предохранителей, автоматических выключателей в нулевых рабочих проводниках запрещена.

Патроны и пробочные аппараты должны подключаться так, чтобы винтовая гильза оставалась без напряжения. Все остальные аппараты, в том числе и установленные в щитках, подключают в сеть на неподвижные контакты. Штепсельные розетки подключают так, чтобы фазный провод присоединялся к контакту левого гнезда, а нулевой провод к правому. Соединения и ответвления проводов монтируют только в ответвительных коробках сваркой или болтовыми зажимами.

До подачи напряжения в электропроводках проверяют сопротивление изоляции, которое должно быть не менее 0,5 МОм между каждым проводом и землей и между двумя любыми проводами.

Подготовка электромонтажных работ. Такие работы должны выполняться индустриальными методами с максимальным использованием механизации.

Для этого составляют проект производства работ (ППР), где предусматривают монтаж электропроводок в две стадии.

На первой стадии выполняют работы по комплектованию материалов и изготовлению отдельных узлов электросети – магистрали, стояки, элементы групповых проводок, а также проверяют в ходе строительства выполнение строительной организацией борозд и отверстий для электропроводок, ниш и проемов для щитов, закладных деталей для крепления оборудования и проводок.

На второй стадии выполняют работы непосредственно на объекте в монтажной зоне: прокладывают узлы электропроводок, устанавливают и подключают выключатели, щитки, светильники, испытывают проводники под напряжением.

ППР должен содержать план размещения электропроводок в помещениях, принципиальные схемы, схемы электрических соединений (монтажные схемы), рабочие чертежи и эскизы узлов электропроводок, подлежащих изготовлению в монтажно-заготовительной мастерской, спецификации на оборудование, материалы и инструмент, сметы.

Схемой электрических проводок на плане называется чертеж, на котором представлено расположение элементов электроустановки относительно строительных конструкций здания или сооружения. Размеры щитков, линий электропроводки, электроустановочных изделий, как правило, не соизмеримы с размерами помещений, поэтому их на планах изображают не в масштабе, а при помощи условных графических изображений [7, 8].

Чтение электрической схемы установки на плане заключается в том, что по условным графическим изображениям на плане определяют тип и конструктивные особенности токоприемников, осветительных приборов и ламп, линий рабочего и аварийного освещения, число проводов в линии, наличие штепсельных соединений, выключателей и щитов, а по проставленным размерам определяют место их расположения в здании или сооружении. Условные графические изображения электрооборудования и проводки на плане приведены в приложении 1.

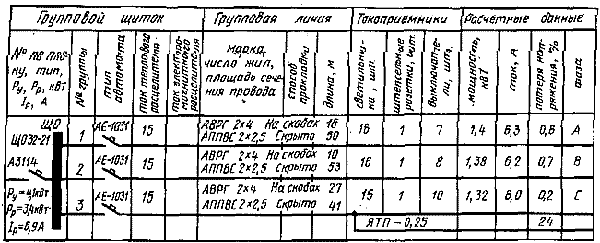

Электрическая схема проводок на плане (рис. 8.1) обязательно сопровождается расчетно-монтажной схемой, где дано обозначение и тип устанавливаемого оборудования и пускозащитной аппаратуры, марки и способы прокладки проводов, другие расчетные данные, необходимые для монтажа и наладки электроустановки. Схему электропроводок на плане (см. рис. 9.3) и монтажную схему для расчета освещения (рис. 8.4) всегда читают совместно.

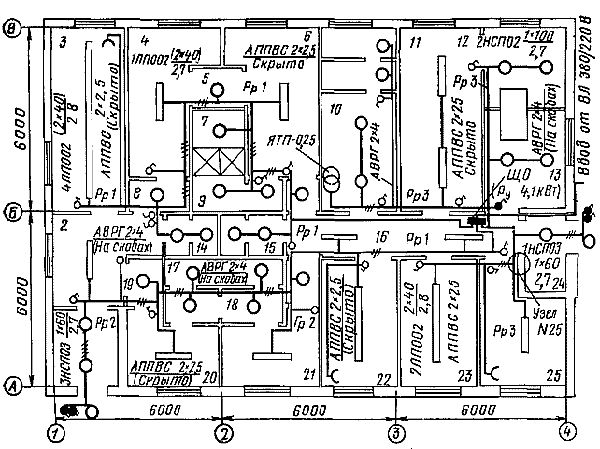

Рис. 8.3. Электрическая схема осветительной электропроводки на плане санитарного пропускника

Рис. 8.4. Принципиальная монтажная схема для расчета осветительной электропроводки санитарного пропускника

Технология монтажа плоских проводов скрыто под штукатуркой. Технология определяет последовательность и содержание монтажных операций. При скрытой прокладке проводов под штукатуркой выполняют следующие технологические операции.

Разметка – включает разметку мест ввода, установки группового и квартирного щитка, линий прокладки проводов, а также мест установки светильников, ответвительных коробок, штепсельных розеток, выключателей.

Заготовка трасс проводок – включает заготовку отверстий для прохода проводов через стены; сверление или пробивание вручную гнезд под коробки для ответвления проводов, установку выключателей и розеток; пробивку борозд при помощи электромолотка или электрофрезы; установку конструкций: крюков для светильников, коробок под выключатели и для ответвления проводов и других крепежных элементов.

Прокладка проводов предусматривает: правку проводов путем протягивания провода через сухую тряпку, зажатую в руке электромонтажника (рис. 8.5, а); заготовку концов проводов и протягивание их в коробки (рис. 8.5, б); изгибание проводов на поворотах (рис. 8.5, в); прокладку проводов в готовых бороздах (рис. 8.5, г); прокладку проводов по стенам с "примораживанием" их алебастровым раствором (рис. 8.5, д).

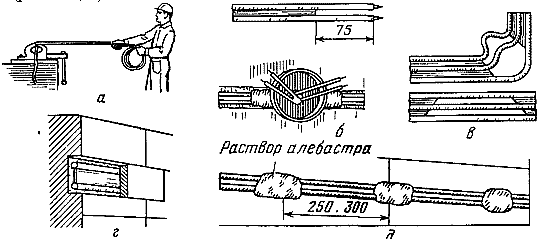

Рис. 8.5. Прокладка проводов скрытых электропроводок:

а - правка провода; б - протягивание проводов в коробку; в - изгибание проводов; г - прокладка в борозде; д - "примораживание" провода алебастровым раствором

Запрещается крепить провода скрытых электропроводок гвоздями. Прозвонку и подключение проводов выполняют после затвердевания алебастрового раствора в местах крепления проводов и коробок. Работы выполняют в следующей последовательности: заготавливают кольца на концах жил проводов в ответвительных коробках; проверяют схему проводки путем прозвонки; присоединяют жилы к винтовым зажимам коробки; закрывают коробку.

Мастер (бригадир) обязан до оштукатуривания стен и заделки борозд составить исполнительную схему проводок и акт на скрытые работы по монтажу электропроводок. По окончании штукатурных работ необходимо проверить жилы электропроводок на обрыв, присоединить и установить выключатели, штепсельные розетки, светильники.

Монтаж скрытых электропроводок узловым методом. Монтаж электропроводок в жилых типовых зданиях рекомендуют вести узловым методом с изготовлением узлов на стендах в мастерских.

При подготовке заказа на стендовую заготовку необходимо проверить соответствие проекту фактических размеров помещений и их расположение.

На схеме электропроводок на плане выделяют узлы для размещения ответвительных коробок так, чтобы отходящие проводники протягивались не более чем через одно отверстие в стене. Затем вычерчивают эскизы всех узлов с указанием числа и длины проводов, отходящих от узловой коробки до установочной арматуры.

Например, для помещения № 25 (см. рис. 9.3 в осях А–Б и 3–4) последовательность составления схемы соединений узла № 25 показана на рисунке 9.6, а, б, в. По схеме составляют спецификацию материалов.

Монтаж электропроводки в жилых, общественных, административных и бытовых зданиях может производиться с использованием кабельных каналах и коробов [9, 10].

Электропроводка, монтируемая в коробе, может выполняться по стенам, плинтусам и полу помещения (рис. 9.7), не нарушая его эстетичного вида, даже после проведения ремонта помещения. Проводка может быть также смонтирована в коробах для бетонных полов или в коробах под фальшполом.

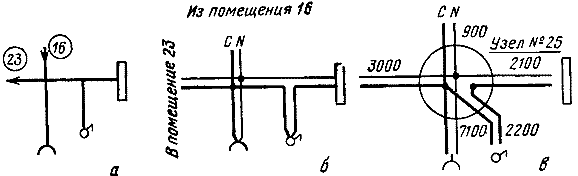

Рис. 8.6. Схемы соединения осветительной электропроводки в узле № 25:
а - однолинейная; б - многолинейная; в - соединение проводов в узловой коробке.

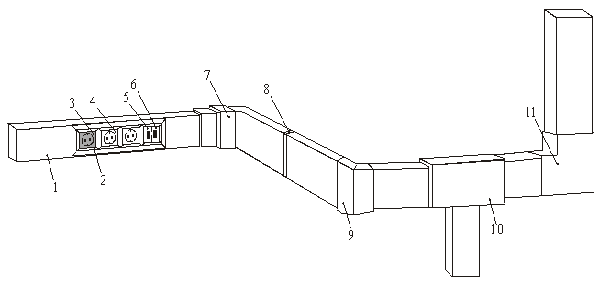

Рис. 8.7. Организация рабочего места в административном помещении на основе коробов:
1 – короб TA-GN с направляющими; 2 – рамка-суппорт PDA-DN под электроустановочные изделия DKC, серия «VIVA»; 3, 4 – розетка силовая; 5 – телефонная розетка RJ-11; 6 – компьютерная розетка RJ-45; 7 – внутренний изменяемый угол NIAV; 8 – соединение GAN на стык; 9 – внешний изменяемый угол NEAV; 10 – тройник/отвод NTAN; 11 – плоский угол NPAN

Преимущества этого вида электропроводки [9]:

- предельная быстрота установки «рабочего места»: рамки - суппорты монтируются простым защелкиванием. Без дополнительного крепежа в них защелкиваются электроустановочные изделия;

- нет необходимости использовать в коробе дополнительные установочные коробки, т.к. рамки - суппорты являются единственными компонентами, необходимыми для установки силовых, телефонных и компьютерных розеток в короб;

- экономичность системы при использовании розеток серии «VIVA» за счет присоединения кабеля к боковой, а не задней, части розеток. Таким образом, в коробе остается больше свободного места и появляется возможность использовать короб меньшего размера;

- специальные элементы на углах рамки - суппорта вырезаются для более надежного и эстетичного крепления крышки короба и рамки;

- наличие разделителей и крышек для них позволяет создавать обособленные отделения внутри короба и разделять различные сети. Крышка короба покрыта специальной пленкой для защиты от грязи и пыли при монтаже. Кроме того, на пленке показаны основные аксессуары и инструкции по монтажу. Система крепления крышки на канале исключает возможность самопроизвольного отсоединения крышки, а также снятия крышки руками без специального инструмента или отвертки. Внутренние и внешние изменяемые углы (70-120⁰) для качественного монтажа при неровных стенах. Короба и аксессуары выдерживают удары, равные 6 Дж. Широкий ассортимент коробов (16 типоразмеров) и миниканалов (9 типоразмеров). Возможность монтажа электроустановочных изделий «DKC» серии «VIVA» (45х50 мм), «Mosaic 45» (45х45 мм) и «Gewiss 20 System» (45х46,5 мм).

- Возможность соединения со всеми линиями коробов из гаммы серии «ИНЛАЙНЕР».

Монтаж электропроводки открытым способом в цветных плинтус-кабель-каналах Rehau. Известный производитель ПВХ-изделий – компания Rehau разработала систему специальных герметичных двухкамерных коробов, позволяющих совместно развести по дому и электросети и трубопроводы, а также модификации только для электропроводки [10].

Фирма выпускает и поставляет в Россию стилизованные под плинтусы кабель-каналы трех типоразмеров серии SL – 20х50, 20х70 и 20х110 мм. Цвета белый (RAL 9010) под окраску и «светлый дуб» (рис. 9.8).

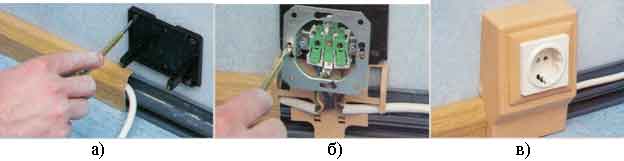

Рис. 8.8. Технология монтажа плинтус-кабель-канала Rehau:
а) монтаж плинтус-кабель-канала и подрозетника к стене;
б) подключение розетки;
в) смонтированная и подключенная розетка

Порядок выполнения работы

1. Составьте однолинейную схему соединения электропроводки однокомнатной квартиры с системой заземления TN-C-S (модель квартиры – лабораторный стенд) с учетом размещения установочной арматуры по помещениям. Предусмотрите питание отдельных помещений квартиры от каждого из трех автоматических выключателей квартирного щитка.

2. Составьте схему соединений проводов в коробках.

3. Составьте схему электропроводок на плане квартиры и монтажную расчетную схему.

4. После согласования схем с преподавателем – прозвоните и соедините провода в ответвительных коробках. Прежде чем собирать схему, убедитесь в том, что отключен автоматический выключатель, питающий стенд. Убедитесь в целостности лабораторного оборудования и соединительных проводов.

5. Измерьте сопротивления изоляции электропроводок и заполните протокол.

6. После проверки преподавателем правильности проведенных коммутаций проводов в распределительных коробках, осуществите подачу напряжения на стенд.

Во избежание поражения электрическим током касаться руками клемм, других токоведущих деталей категорически запрещается.

При возникновении аварийных ситуаций, появлении запаха дыма и возникновении прочих аварийных режимов – немедленно отключите автоматический выключатель и сообщите о неисправности лаборанту или преподавателю.

7. Продемонстрируйте работу схемы преподавателю.

Содержание отчета

1. Название и цель работы.

2. Однолинейная схема соединения электропроводки однокомнатной квартиры.

3. Схема соединений проводов в коробках.

4. Схема электропроводок на плане квартиры.

5. Монтажная расчетная схема.

Контрольные вопросы

1. Перечислите технические условия на монтаж электропроводок.

2. Перечислите требования к монтажу выключателей, патронов, розеток.

3. Назначение и содержание проекта производства работ.

4. В чем заключается монтаж электропроводок индустриальными методами?

5. Как составить схему соединений узла электропроводок?

6. Расскажите об особенностях системы TN-C-S.

7. Расскажите, как на вводе в здание выполняется система уравнивания потенциалов.

8. Укажите основные преимущества монтажа электропроводки в каналах и коробах ДКС.

9. Расскажите технологию монтажа электропроводки в коробах в бетонном полу.

10. Расскажите технологию монтажа электропроводки в коробах под фальшполами.
