Организация данных в СУБД иерархического типа определяется в терминах: элемент, агрегат, запись (группа), групповое отношение, база данных.
Атрибут (элемент данных) – наименьшая единица структуры данных. Обычно каждому элементу при описании базы данных присваивается уникальное имя. По этому имени к нему обращаются при обработке. Элемент данных также часто называют полем.
Запись – именованная совокупность атрибутов. Использование записей позволяет за одно обращение к базе получить некоторую логически связанную совокупность данных. Именно записи изменяются, добавляются и удаляются. Тип записи определяется составом ее атрибутов. Экземпляр записи – конкретная запись с конкретным значением элементов
Групповое отношение – иерархическое отношение между записями двух типов. Родительская запись (владелец группового отношения) называется исходной записью, а дочерние записи (члены группового отношения) – подчиненными. Иерархическая база данных может хранить только такие древовидные структуры.
Корневая запись каждого дерева обязательно должна содержать ключ с уникальным значением. Ключи некорневых записей должны иметь уникальное значение только в рамках группового отношения. Каждая запись идентифицируется полным сцепленным ключом, под которым понимается совокупность ключей всех записей от корневой по иерархическому пути.
При графическом изображении групповые отношения изображают дугами ориентированного графа, а типы записей – вершинами (диаграмма Бахмана).
Для групповых отношений в иерархической модели обеспечивается автоматический режим включения и фиксированное членство. Это означает, что для запоминания любой некорневой записи в БД должна существовать ее родительская запись (подробнее о режимах включения и исключения записей сказано в параграфе о сетевой модели). При удалении родительской записи автоматически удаляются все подчиненные.
Пример:

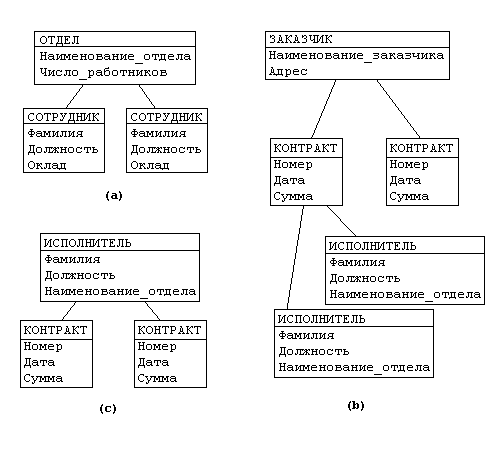

Рассмотрим следующую модель данных предприятия (см. рис. 3.1): предприятие состоит из отделов, в которых работают сотрудники. В каждом отделе может работать несколько сотрудников, но сотрудник не может работать более чем в одном отделе.
Поэтому, для информационной системы управления персоналом необходимо создать групповое отношение, состоящее из родительской записи ОТДЕЛ (НАИМЕНОВАНИЕ_ОТДЕЛА, ЧИСЛО_РАБОТНИКОВ) и дочерней записи СОТРУДНИК (ФАМИЛИЯ, ДОЛЖНОСТЬ, ОКЛАД). Это отношение показано на рис. (а) (Для простоты полагается, что имеются только две дочерние записи).
Для автоматизации учета контрактов с заказчиками необходимо создание еще одной иерархической структуры : заказчик – контракты с ним – сотрудники, задействованные в работе над контрактом. Это дерево будет включать записи ЗАКАЗЧИК(НАИМЕНОВАНИЕ_ЗАКАЗЧИКА, АДРЕС), КОНТРАКТ(НОМЕР, ДАТА,СУММА), ИСПОЛНИТЕЛЬ (ФАМИЛИЯ, ДОЛЖНОСТЬ, НАИМЕНОВАНИЕ_ОТДЕЛА) (рис. (b)).
Из этого примера видны недостатки иерархических БД:
Частично дублируется информация между записями СОТРУДНИК и ИСПОЛНИТЕЛЬ (такие записи называют парными), причем в иерархической модели данных не предусмотрена поддержка соответствия между парными записями.
Иерархическая модель реализует отношение между исходной и дочерней записью по схеме 1:N, то есть одной родительской записи может соответствовать любое число дочерних. Допустим теперь, что исполнитель может принимать участие более чем в одном контракте (т.е. возникает связь типа M:N). В этом случае в базу данных необходимо ввести еще одно групповое отношение, в котором ИСПОЛНИТЕЛЬ будет являться исходной записью, а КОНТРАКТ – дочерней (рис. (c)). Таким образом, мы опять вынуждены дублировать информацию.
