Интерфейс выполнен в стиле Windows-приложений, достаточно прост и интуитивно понятен. Рассмотрим кратко основные функции ERwin по отображению модели.
Каждому уровню отображения модели соответствует своя палитра инструментов. На логическом уровне палитра инструментов имеет следующие кнопки:
кнопку указателя (режим мыши) – в этом режиме можно установить фокус на каком-либо объекте модели;
кнопку внесения сущности;
кнопку категории (категория, или категориальная связь, – специальный тип связи между сущностями, которая будет рассмотрена ниже);
кнопку внесения текстового блока;
кнопку перенесения атрибутов внутри сущностей и между ними;
кнопки создания связей: идентифицирующую, "многие-ко-многим" и неидентифицирующую.
На физическом уровне палитра инструментов имеет:
вместо кнопки категорий – кнопку внесения представлений (view);
вместо кнопки связи "многие-ко-многим" – кнопку связей представлений.
Для создания моделей данных в ERwin можно использовать две нотации: IDEFIX и IE (Information Engineering). В дальнейшем будет рассматриваться нотация IDEFIX.

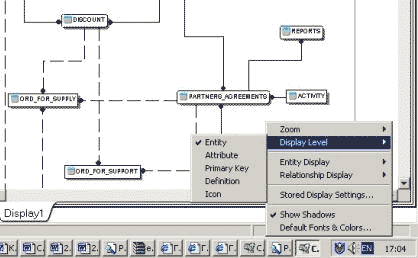

ERwin имеет несколько уровней отображения диаграммы: уровень сущностей, уровень атрибутов, уровень определений, уровень первичных ключей и уровень иконок. Переключиться между первыми тремя уровнями можно с использованием кнопок панели инструментов. Переключиться на другие уровни отображения можно при помощи контекстного меню, которое появляется, если "кликнуть" по любому месту диаграммы, не занятому объектами модели. В контекстном меню следует выбрать пункт Display Level (ris20) и затем – необходимый уровень отображения.
