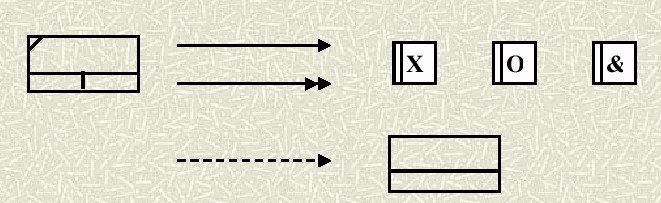

Рисунок 10. Компоненты IDEF3

Компоненты синтаксиса языка IDEF3 (рисунок 10) - это единицы работы, стрелки, перекрестки, объекты ссылок, диаграммы, правила.

Единица работы описывает процесс, действие, решение. Стрелки показывают последовательность выполнения работ. Перекрестки используются в диаграммах, чтобы показать ветвления логической схемы моделируемого процесса и альтернативные пути развития процесса, которые могут возникнуть во время его выполнения. Правила определяют как следует применять компоненты. Диаграммы обеспечивают формат графического и словесного описания модели.
