Каждая сторона блока имеет своё определенное значение с точки зрения связи блок-стрелка. Верхняя сторона имеет значение «управление», левая - «вход», правая - «выход», а нижняя - «механизм». В свою очередь, сторона блока, к которой присоединена стрелка, однозначно определяет ее роль.

В IDEF0 различают пять классов стрелок - (1) стрелка входа, (2) стрелка выхода, (3) стрелка управления, (4) стрелка механизма, (5) стрелка вызова.

Стрелка входа - это материал или данные, которые преобразуются или расходуются функцией, чтобы создать то, что появится на ее выходе. Стрелка входа рисуется как входящая в левую грань блока. Допускается, что функция может не иметь ни одной стрелки входа. Часто бывает сложно определить, являются ли данные входом, или управлением. В том случае, когда данные изменяются или перерабатываются, это вход, если нет - управление.

Стрелка управления - это правила, стратегии, процедуры, стандарты, которые определяют условия, необходимые функции, чтобы произвести правильный выход. Стрелка управления рисуется как входящая в верхнюю грань блока. Каждая функция должна иметь хотя бы одну стрелку управления. Управление влияет на функцию, но не преобразуется функцией. Если цель функции - изменить процедуру, то такая процедура будет для функции входом. В случае возникновения неопределенности в классифицировании стрелки (вход или управление) рекомендуется создавать стрелку управления.

Стрелка выхода - это данные или материальные объекты, произведенные функцией. Стрелка выхода рисуется как выходящая из правой грани блока. Каждая функция должна иметь хотя бы одну стрелку выхода. Функция без выхода не имеет смысла и не должна моделироваться.

Стрелка механизма - это ресурсы (персонал, техника, оборудование), поддерживающие выполнение функции. Стрелка механизма рисуется как входящая в нижнюю грань блока. Стрелка механизма может не изображаться на модели.

Стрелка вызова - это стрелка, указывающая на другую модель. Стрелка вызова рисуется как исходящая из нижней грани блока. Такая стрелка используется как указание на то, что некоторая функция выполняется за пределами моделируемой системы.

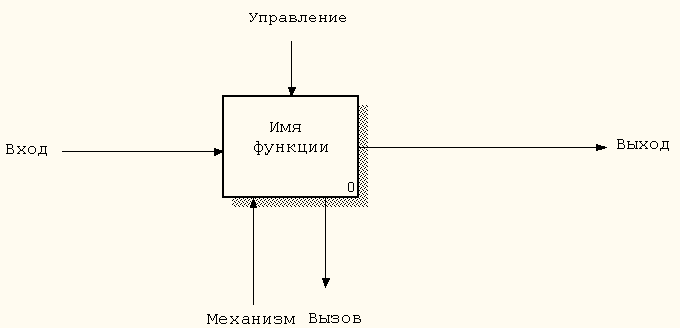

Стандартное расположение стрелок показано на рис. 3.

Рис. 3. Расположение стрелок блока
