Основные задачи этапа:
определить проект системы, который будет отвечать всем бизнес-требованиям;
разработать общий предварительный проект для всех команд разработчиков (проектировщиков баз данных, разработчиков приложений, системных архитекторов и пр.)
Основным инструментом на данном этапе являются диаграммы классов системы, которые строятся на основе разработанной модели системных прецедентов. Одновременно на этом этапе уточняются диаграммы последовательностей выполнения отдельных прецедентов, что приводит к изменениям в составе объектов и диаграммах классов. Это естественное отражение средствами UML итеративного процесса разработки системы.
Диаграммы классов системы заполняются объектами из модели системных прецедентов. Они содержат описание этих объектов в виде классов и описание взаимодействия между классами.

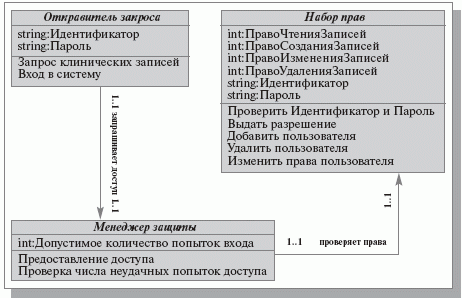

Диаграмма классов, описывающая процедуры защиты доступа к данным, приведена на рис. 12.11 .
Рис. 12.11. Диаграмма классов «Защита доступа»
Таким образом, в результате этого этапа проектирования появляется достаточно подробное описание состава и функций проектируемой системы, а также информации, которую необходимо использовать в базе данных и в приложениях.
Поскольку диаграммы классов строятся на основе разработанных ранее бизнес-моделей, появляется уверенность в том, что разрабатываемая система будет действительно удовлетворять исходным требованиям заказчика.
В то же время, благодаря своему синтаксису, диаграммы классов оказываются хорошим средством структурирования и представления требований к функциональности, интерфейсам и данным для элементов проектируемой системы.
