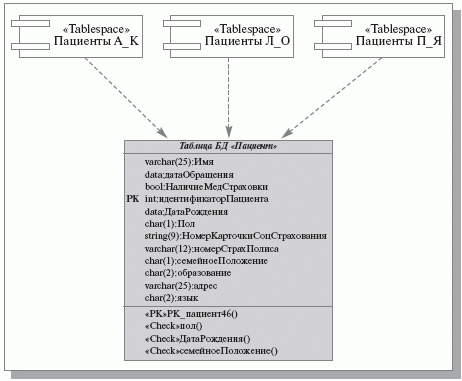

На этом этапе проектирования модели баз данных и приложений дополняются обозначениями их размещения на технических средствах разрабатываемой системы. На рис. 12.15 приведено изображение разделения таблицы «пациент» на три экстента (<<Tablespace>>) в соответствии с первой буквой фамилии пациента.
Рис. 12.15. Экстенты таблицы «Пациент»
Основными понятиями UML, которые используются на данном этапе, являются следующие:
компонент - самостоятельный физический модуль системы;
зависимость - связь между двумя элементами, при которой изменения в одном элементе вызывают изменения другого элемента;
устройство - узел, не обрабатывающий данные;
процессор - узел, выполняющий обработку данных;
соединение - связь между устройствами и процессорами.

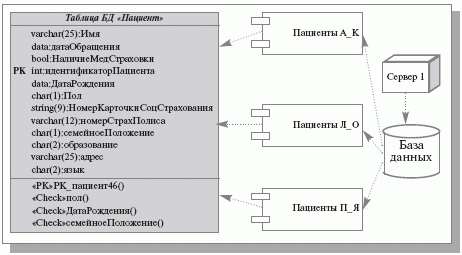

Диаграммы развертывания позволяют отобразить на единой схеме различные компоненты системы (программные и информационные) и их распределение по комплексу технических средств ( рис. 12.16 ).
Рис. 12.16. Фрагмент диаграммы развертывания ИС
Таким образом, при проектировании сложной ИС она разделяется на части, и каждая из них затем исследуется и создается отдельно. В настоящее время используются два различных способа такого разбиения ИС на подсистемы: структурное (или функциональное) разбиение и объектная (компонентная) декомпозиция.
С позиций проектирования ИС суть функционального разбиения может быть выражена известной формулой: «Программа = Данные + Алгоритмы». При функциональной декомпозиции программной системы ее структура описывается блок-схемами, узлы которых представляют собой «обрабатывающие центры» (функции), а связи между узлами описывают движение данных.
При объектном разбиении в системе выделяются «активные сущности» - объекты (или компоненты), которые взаимодействуют друг с другом, обмениваясь сообщениями и выполняя соответствующие функции (методы) объекта.
Если при проектировании ИС разбивается на объекты, то для ее визуального моделирования следует использовать UML. Если в основу проектирования положена функциональная декомпозиция ИС, то UML не нужен и следует использовать рассмотренные ранее структурные нотации.
В то же время, при выборе подхода к разработке ИС следует учитывать, что визуальные модели все более широко используются в существующих технологиях управления проектированием систем, сложность, масштабы и функциональность которых постоянно возрастают. Они хорошо приспособлены для решения таких часто возникающих при создании систем задач как: физическое перераспределение вычислений и данных, обеспечение параллелизма вычислений, репликация БД, обеспечение безопасности доступа к ИС, оптимизация балансировки нагрузки ИС, устойчивость к сбоям и т.п. Визуализированные средствами UML модели ИС позволяют наладить плодотворное взаимодействие между заказчиками, пользователями и командой разработчиков. Они обеспечивают ясность представления выбранных архитектурных решений и позволяют понять разрабатываемую систему во всей ее полноте.
