Одним из основных способов применения технологии xDSL является высокоскоростной доступ Интернет. При работе в Интернете основной поток информации идет из Сети к пользователю, а Сеть передается гораздо меньший объем данных. Действительно, например, когда вы просматриваете Web-страницы, вы посылаете небольшой запрос, а из сети получаете не только текст, но изображения. То есть информационный обмен является асимметричным. Очевидно, для передач подобного графика нужен асимметричный канал. Наглядно представить асимметричный обмен данными можно на базе аналогии с автомагистралью (рис. 3.7).

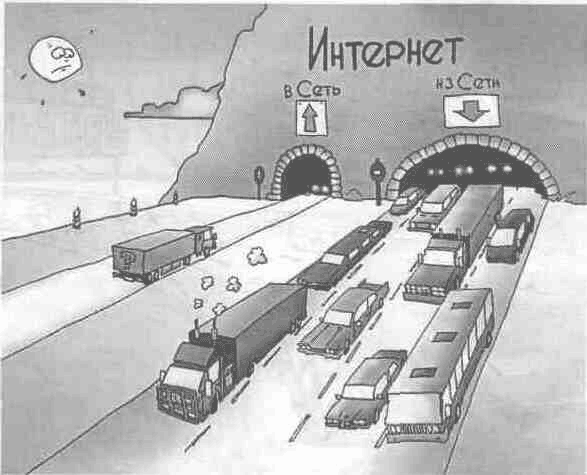

Рис. 3.7. Асимметричный канал передачи данных можно сравнить с автомагистралью, в которой в одну сторону движется малый поток машин, а в обратную - больший. В этом случае логично организовать узкую полосу на въезд и широкую на выезд

ADSL (Asymmetrical Digital Subscriber Line) или асимметричная DSL, позволяет передавать пользователю данные со скоростью, на порядок превышающей скорость передачи данных от пользователя. При этом сигнал от пользователя в Сеть передается на более низких частотах, чем сигнал из Сети пользователю.

Благодаря использованию новейших технологий скорость передачи данных по ADSL в десятки pаз выше по сравнению с имеющимися видами коммутируемого доступа: около 8 Мбит/с в направлении к абоненту (нисходящий поток) и более 1 Мбит/с от абонента к сети (восходящий поток).

При этом одна и та же линия может параллельно использоваться для передачи голоса и цифровых данных.

Высокая скорость позволяет комфортно работать с Web-сайтами с мультимедиа-информацией, быстро перекачивать большие файлы и полноценно использовать интерактивные приложения.

Достоинством ADSL является легкость установки: используются уже имеющиеся провода телефонного кабеля, соединяющие пользователя и телефонную компанию. ADSL предоставляет постоянный доступ в Интернет, при этом пользователи ADSL не разделяют полосу пропускания с другими абонентами.

Однако ADSL имеет и свои недостатки, прежде всего - ограничение по дальности.

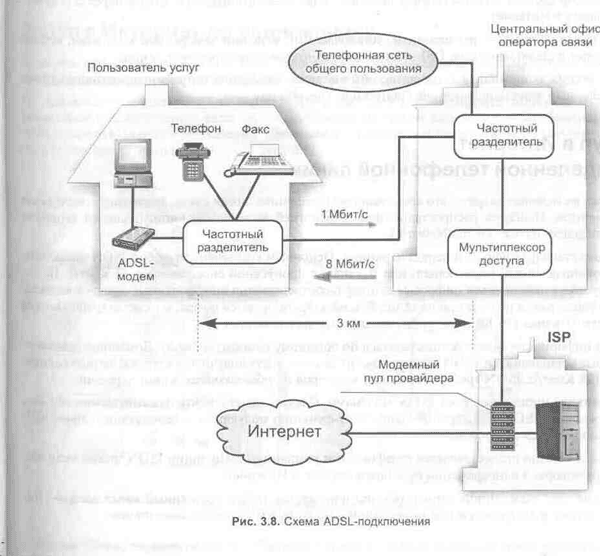

При использовании ADSL-технологии скорость передачи потока данных в обратном направлении существенно зависит от расстояния. Если при расстоянии 3 км можно получить скорость около 8 Мбит/с в направлении к абоненту, то на расстоянии 5 км - только 1,5 Мбит/с. В новом стандарте ADSL 2 реализованы скорости 10 Мбит/с «нисходящего» и 1 Мбит/с «восходящего» потока при дальности до 3 км. Принципиальная схема ADSL-подключения показана на

рис. 3.8.

ПК пользователя подключается к ADSL-модему. Не вдаваясь в технические подробности, можно сказать, что принцип действия ADSL-модема заключается в том, что диапазон частот в интервале от 24 кГц до 1100 кГц разбивается на 4000-герцовые полосы, на каждый из которых назначается вирту­альный модем. Таким образом, каждый из этих виртуальных модемов работает со своим диапазоном частот.

ADSL-модем подключается к частотному разделителю (рис. 3.8). Частотный разделитель (или сплиттер) представляет собой фильтр низких частот, разделяющий низкочастотный сигнал обычной теле­фонной связи (спектр голосовых сигналов) и высокочастотный ADSL-сигнал. Конструктивно час­тотный разделитель выполняется в виде блока, имеющего три гнезда, одно - для подключения ADSL-модема, другое - для подключения телефонного оборудования, а третье - для подключения к линии ADSL. Частотный разделитель позволяет подключить к одной линии и компьютер, и теле­фон. Таким образом, по одной линии могут передаваться и компьютерные сигналы, и аналоговые сигналы телефонной связи. Такой же частотный разделитель на телефонной станции позволяет раз­делить низкочастотные и высокочастотные сигналы на другом конце абонентской линии. Голосовой (аналоговый) сигнал направляется в телефонную сеть общего доступа, а цифровой сигнал - на мультиплексор доступа DSLAM (Digital Subscriber Line Access Multiplexer), откуда через сеть провай­дера попадает в Интернет.

Мультиплексор доступа - это механизм, установленный в здании телефонной компании, который осуществляет подключение всех DSL-абонентов к одной высокоскоростной линии.

ADSL - весьма экономичная технология; обычно линия обходится потребителю намного дешевле, чем выделенный канал аналогичной пропускной способности.
