Часть третья |
Основы технического черчения |
 |
 |
Глава 15. Изображение соединений деталей |
|||||||||||
|
§ 92. Разъемные соединенияВ настоящее время в машиностроении широкое распространение получили разъемные соединения: резьбовые, зубчатые (шлицевые), шпоночные, штифтовые, шплинтовые, клиновые, соединения сочленением. Большое распространение в современном машиностроении получили разъемные соединения деталей машин, осуществляемые с помощью резьбы. Резьбовое соединение может обеспечивать относительную неподвижность деталей или перемещение одной детали относительно другой. Основным соединяющим элементом в резьбовом соединении является резьба. Резьбой называется поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности. При этом образуется винтовой выступ соответствующего профиля, ограниченный винтовыми и цилиндрическими или коническими поверхностями (рис. 238, а).
Рис. 238 Резьбы классифицируются по форме поверхности, на которой она нарезана (цилиндрические, конические), по расположению резьбы на поверхности стержня или отверстия (наружные, внутренние), по форме профиля (треугольная, прямоугольная, трапецеидальная, круглая), назначению (крепежные, крепежно-уплотнительные, ходовые, специальные и др.), направлению винтовой поверхности (левые и правые) и по числу заходов (однозаходные и многозаходные). Все резьбы делятся на две группы: стандартные и нестандартные; у стандартных резьб все их параметры определяются стандартами. Основные параметры резьбы определены ГОСТ 11708-82. Резьбу характеризуют три диаметра: наружный d(D), внутренний d1(D1) и средний d2(D2) Диаметры наружной резьбы обозначают d, d1, d2, а внутренней резьбы в отверстии - D, D1 и D2. Наружный диаметр резьбы d(D) - диаметр воображаемого цилиндра, описанного вокруг вершин наружной или впадин внутренней резьбы. Этот диаметр для большинства резьб является определяющим и входит в условное обозначение резьбы. Профиль резьбы - контур сечения резьбы плоскостью, проходящей через ее ось (см. рис. 238, а, 239).

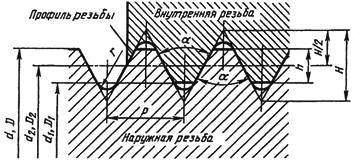

Рис. 239 Угол профиля резьбы - угол между боковыми сторонами профиля (см. рис. 239). Шаг резьбы Р - расстояние между соседними одноименными боковыми сторонами профиля в направлении параллельной оси резьбы (см. рис. 238, а). Ход резьбы t - расстояние между ближайшими одноименными боковыми сторонами профиля, принадлежащего одной и той же винтовой поверхности, в направлении, параллельном оси резьбы. В однозаходной резьбе (см. рис. 238, а) ход равен шагу, а в многозаходной (см. рис. 238, б) - произведению шага Р на число заходов n(t = πP). На рис. 240, а - длина резьбы l, длина резьбы с полным профилем l1. Сбег резьбы - участок неполного профиля в зоне перехода резьбы в главную часть предмета l3.
Рис. 240 Недовод резьбы l4 - величина ненарезанной части поверхности между концами сбега и опорной поверхностью детали. Недорез резьбы l2 включает в себя сбег и недовод резьбы. Чтобы устранить сбег или недорез резьбы, выполняют проточку b (рис. 240, б). Чтобы облегчить ввинчивание резьбового стержня, на конце резьбы выполняют коническую фаску с под углом 45° (рис. 240, б). Рассмотрим стандартные резьбы общего назначения. Резьба метрическая является основной крепежной резьбой. Это резьба однозаходная, преимущественно правая, с крупным или мелким шагом. Профилем метрической резьбы служит равносторонний треугольник. Выступы и впадины резьбы притуплены (рис. 241) (ГОСТ 9150-81).
Рис. 241 Резьба трубная цилиндрическая имеет профиль в виде равнобедренного треугольника с углом при вершине 55° (рис. 242), вершины и впадины скруглены. Эту резьбу применяют в трубопроводах и трубных соединениях (ГОСТ 6351-81).
Рис. 242 Резьба трапецеидальная служит для передачи движения и усилий. Профиль трапецеидальной резьбы - равнобокая трапеция с углом между боковыми сторонами 30° (рис. 243). Для каждого диаметра резьба может быть однозаходнои и многозаходной, правой и левой (ГОСТ 9484-81).
Рис. 243 Резьба упорная имеет профиль неравнобокой трапеции (рис. 244). Впадины профиля закруглены, для каждого диаметра имеются три различных шага. Служит для передачи движения с большими осевыми нагрузками (ГОСТ 10177-82).
Рис. 244 Резьба круглая для цоколей и патронов, для предохранительных стекол и светильников, для санитарно-технической арматуры (ГОСТ 13536-68) имеет профиль, полученный сопряжением двух дуг одного радиуса (рис. 245) (ГОСТ 13536-68).
Рис. 245 Резьба коническая дюймовая с углом профиля 60° (ГОСТ 6111-52) применяется для герметических соединений в трубопроводах машин и станков; нарезается на конической поверхности с конусностью 1:16 (рис. 246).
Рис. 246 Резьба трубная коническая имеет профиль, аналогичный профилю резьбы трубной цилиндрической; применяется в вентилях и газовых баллонах. Возможно соединение труб, имеющих коническую резьбу (конусность 1:16), с изделиями, имеющими трубную цилиндрическую резьбу (ГОСТ 6211-81). Специальные резьбы - это резьбы со стандартным профилем, но отличающиеся от стандартных размеров диаметра или шага резьбы, и резьбы с нестандартным профилем. Нестандартные резьбы - квадратная и прямоугольная (рис. 247) - изготовляются по индивидуальным чертежам, на которых заданы все параметры резьбы.
Рис. 247 Изображение резьбы на чертеже выполняется по ГОСТ 2.311-68. На стержне резьбу изображают сплошными основными линиями по наружному диаметру и сплошными тонкими линиями - по внутреннему диаметру. На рис. 248, а показана резьба на цилиндре, а на рис. 248, б - на конусе.
Рис. 248 В отверстии резьбу изображают сплошными основными линиями по внутреннему диаметру и сплошными тонкими линиями - по наружному диаметру. На рис. 249, а резьба показана в отверстии цилиндрическом, а на рис. 249, б - в коническом.
Рис. 249 На изображениях, полученных проецированием резьбовой поверхности на плоскость, перпендикулярную ее оси, сплошную тонкую линию проводят дугой на 3/4 длины окружности, разомкнутую в любом месте, но не заканчивающуюся на осях. Сплошную тонкую линию при изображении резьбы проводят на расстоянии не менее 0,8 мм от основной линии и не более величины шага резьбы. Видимая граница резьбы проводится сплошной основной линией в конце полного профиля резьбы до линии наружного диаметра резьбы. Сбег резьбы изображается сплошной тонкой линией, как показано на рис. 250.
Рис. 250 Фаски на резьбовом стержне или в резьбовом отверстии, не имеющие специального конструктивного назначения, не изображаются в проекции на плоскость, перпендикулярную оси стержня или отверстия. Сплошная тонкая линия изображения резьбы должна пересекать линию границы фаски (см. рис. 250, 251). Штриховку в разрезах и сечениях доводят до сплошной основной линии.
Рис. 251 Резьбу с нестандартным профилем изображают, как показано на рис. 252, со всеми размерами и дополнительными данными с добавлением слова "резьба".
Рис. 252 В резьбовых соединениях резьба условно вычерчивается на стержне, а в отверстии - только та часть резьбы, которая не закрыта стержнем (рис. 253).
Рис. 253 Обозначения резьбы включают в себя: вид резьбы, размер, шаг и ход резьбы, поле допуска, класс точности, направление резьбы, номер стандарта. Вид резьбы условно обозначается: М - метрическая резьба (ГОСТ 9150-81); G - трубная цилиндрическая резьба (ГОСТ 6357-81); Тr - трапецеидальная резьба (ГОСТ 9484-81); S - упорная резьба (ГОСТ 10177-82); Rd - круглая резьба (ГОСТ 13536-68); R - трубная коническая наружная (ГОСТ 6211-81); Rr - внутренняя коническая (ГОСТ 6211-81); Rp - внутренняя цилиндрическая (ГОСТ 6211-81); К - коническая дюймовая резьба (ГОСТ 6111-52). Размер конических резьб и трубной цилиндрической резьбы условно обозначается в дюймах (1" = 25,4 мм), у всех остальных резьб наружный диаметр резьбы проставляется в миллиметрах. Шаг резьбы не указывают для метрической резьбы с крупным шагом и для дюймовых резьб, в остальных случаях он указывается. Для многозаходных резьб в обозначение резьбы входит ход резьбы, а шаг проставляется в скобках. Направление резьбы указывают только для левой резьбы (LH). Поле допуска и класс точности резьбы на учебных чертежах можно не проставлять. Примеры обозначения резьб: M30 - метрическая резьба с наружным диаметром 30 мм и крупным шагом резьбы; М3О х 1,5 - метрическая резьба с наружным диаметром 30 мм, мелким шагом 1,5 мм; G1 1/2-A - трубная цилиндрическая резьба с размером 1 1/2", класс точности А; Tr40 х 6 - трапецеидальная резьба однозаходная с наружным диаметром 40 мм и шагом 6 мм; Tr20 х 8 (P4) - трапецеидальная резьба двухзаходная с наружным диаметром 20 мм, ходом 8 мм и шагом 4 мм; S80 х 10 - упорная резьба однозаходная с наружным диаметром 80 мм и шагом 10 мм; S80 х 20 (Р10) - упорная резьба двухзаходная с наружным диаметром 80 мм, ходом 20 мм и шагом 10 мм; Rd16 - резьба круговая с наружным диаметром 16 мм; Rd16LH - резьба круглая с диаметром 16 мм, левая; R1 1/2 - резьба трубная коническая с размером 1 1/2". К1 1/2 ГОСТ 6111-52 - резьба коническая дюймовая с размером 1 1/2". Обозначения резьб согласно ГОСТ 2.311-68 относят к наружному диаметру, как показано на рис. 254.
Рис. 254 Обозначение конических резьб и трубной цилиндрической резьбы наносят, как показано на рис. 255 а, б, в.
Рис. 255 Соединение деталей осуществляют с помощью резьбовых изделий. К стандартным резьбовым изделиям относятся крепежные резьбовые детали (болты, винты, гайки, шпильки). Техническими требованиями установлены 12 классов точности для винтов, болтов и шпилек и 7 классов точности - для гаек. Установлены также виды и условное обозначение покрытий для крепежных изделий. Структура условных обозначений крепежных деталей включает в себя: 1 - наименование изделия (болт, винт и т.д.); 2 - исполнение (исполнение I не указывают); 3 - обозначение резьбы метрической и ее диаметра; 4 - шаг резьбы (для мелкой метрической); 5 - обозначения поля допуска резьбы; 6 - длину болта, винта, шпильки в мм; 7 - класс точности; 8 - марку стали или сплава; 9 - обозначение вида покрытия; 10 - толщину покрытия в мм; 11 - номер стандарта на конструкции крепежного изделия и его размеры. На учебных чертежах позиции 5, 7, 8, 9, 10 в курсе инженерной графики можно не включать в условие обозначение изделия, так как назначать обоснованно эти параметры без специальных знаний нельзя. Болт представляет собой цилиндрический стержень с головкой на одном конце и резьбой на другом конце. Болты используются (вместе с гайками, шайбами) для скрепления двух или нескольких деталей. Существуют различные типы болтов, отличающиеся друг от друга по форме и размерам головки и стержня по шагу резьбы, по точности изготовления и по исполнению. Болты с шестигранными головками имеют от трех (рис. 256) до пяти исполнений: исполнение 1 - без отверстий (в головке и стержне); исполнение 2 - с отверстием на резьбовой части стержня; исполнение 3 - с двумя отверстиями в головке болта.

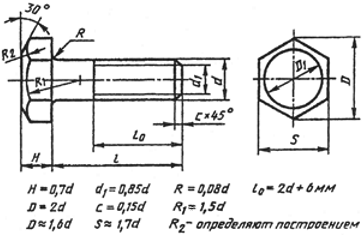

Рис. 256 При изображении болта на чертеже выполняют два вида (рис. 257) по общим правилам и наносят размеры длины l болта, длины резьбы lо, размер под ключ S и обозначение резьбы Md. Высота H головки в длину болта не включается. Гиперболы, образованные пересечением конической фаски головки болта с ее гранями, заменяются другими окружностями.
Рис. 257 Примеры условных обозначений болтов: Болт M12 х 60 ГОСТ 7798-70 - с шестигранной головкой, первого исполнения, с резьбой M12, шаг резьбы крупный, длина болта 60 мм; Болт 2М12 х 1,25 х 60 ГОСТ 7798-70 - с мелкой метрической резьбой M12 х 1,25, второго исполнения, для 60 мм. Винт представляет собой цилиндрический стержень, на одном конце которого выполнена резьба, а на другом конце имеется головка. По назначению винты разделяются на крепежные и установочные. Крепежные винты применяются для соединения деталей путем ввертывания винта резьбовой частью в одну из соединяемых деталей. Установочные винты используются для взаимного фиксирования деталей. Их стержень нарезан полностью, они имеют нажимной конец цилиндрической или конической формы или плоский конец (рис. 258).
Рис. 258 Крепежные винты бывают четырех исполнений: исполнение 1 - диаметр резьбы больше диаметра гладкой части стержня (рис. 259); исполнение 2 - диаметр резьбы равен диаметру гладкой части; исполнение 3 и 4 - головка винта имеет крестообразный шлиц для отвертки.

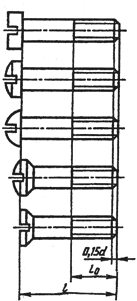

Рис. 259 В зависимости от условий работы винты изготовляются (рис. 260) с цилиндрической головкой (ГОСТ 1491-80), полукруглой головкой (ГОСТ 17473-80), полупотайной головкой (ГОСТ 17474-80) или потайной головкой (ГОСТ 17475-80) со шлицем, а также с головкой под ключ и с рифлением. Высота головки в длину винта не входит, исключение составляют винты с потайной головкой (см. рис. 260).
Рис. 260 На чертеже форму винта со шлицем полностью передает одно изображение на плоскости, параллель оси винта. При этом указывают размер резьбы, длину винта, длину нарезанной части (lo = 2d + 6 мм) и условное обозначение винта по соответствующему стандарту. Примеры условных обозначений винтов: Винт М12х50 ГОСТ 1491-80 - с цилиндрической головкой, первого исполнения, с резьбой M12 с крупным шагом, длиной 50 мм; Винт 2M12 х 1,25 х 50 ГОСТ 17475-80 - с потайной головкой, второго исполнения, с мелкой метрической резьбой диаметром 12 мм и шагом 1,25 мм, длина винта 50 мм. Шпилька представляет собой цилиндрический стержень с резьбой на обоих концах (рис. 261). Шпилька служит для соединения двух или нескольких деталей. Один конец шпильки l1 ввертывается в резьбовое отверстие детали, а на другой конец lо навинчивается гайка. Выпускают шпильки с двумя одинаковыми по длине резьбовыми концами для деталей с гладкими сквозными отверстиями. Длина гладкой части стержня шпильки должна быть не менее 0,5d.
Рис. 261 Конструкция и размеры шпилек определяются стандартами в зависимости от длины резьбового конца: ГОСТ 22032-76, l1 = 1,0d - шпилька ввертывается сталь, бронзу, латунь; ГОСТ 22034-76, l1 = 1,25d; ГОСТ 22036-76, l1 = 1,6d - шпилька ввертывается в чугун; ГОСТ 22038-76, l1 = 2d; ГОСТ 22040-76, l1 = 2,5d - шпилька ввертывается в легкие сплавы. При изображении шпильки вычерчивают только один вид на плоскости, параллельной оси шпильки, и указывают размеры резьбы, длину l шпильки и ее условное обозначение. Примеры условного обозначения шпилек: Шпилька М8 х 60 ГОСТ 22038-76 - с крупной метрической резьбой диаметром 8 мм, длина шпильки 60 мм, предназначена для ввертывания в легкие сплавы, длина ввинчиваемого конца 16 мм; Шпилька M8 х 1,0 х 60 ГОСТ 22038-76 - та же, но с мелким шагом резьбы - 1,0 мм. Гайка - крепежная деталь с резьбовым отверстием в центре. Применяется для навинчивания на болт или шпильку до упора в одну из соединяемых деталей. В зависимости от названия и условий работы гайки выполняют шестигранными, круглыми, барашковыми, фасонными и т. д. Наибольшее применение имеют гайки шестигранные. Их изготовляют трех исполнений: исполнение 1 - с двумя коническими фасками (рис. 262); исполнение 2 - с одной конической фаской; исполнение 3 - без фасок, но с коническим выступом с одного торца.
Рис. 262 Форму гайки на чертеже вполне передают два ее вида: на плоскости проекций, параллельной оси гайки, совмещают половину вида с половиной фронтального разреза, и на плоскости, перпендикулярной оси гайки, со стороны фаски. На чертеже указывают размер резьбы, размер S под ключ и дают обозначение гайки по стандарту. Примеры условного обозначения гаек: Гайка M12 ГОСТ 5915-70 - первого исполнения, с диаметром резьбы 12 мм, шаг резьбы крупный; Гайка 2M12 х 1,25 ГОСТ 5915-70 - второго исполнения, с мелкой метрической резьбой диаметром 12 мм и шагом 1,25 мм. Шайба представляет собой точеное или штампованное кольцо, которое подкладывают под гайку, головку винта или болта в резьбовых соединениях. Плоскость шайбы увеличивает опорную поверхность и предохраняет деталь от задиров при завинчивании гайки ключом. С целью предохранения резьбового соединения от самопроизвольного развинчивания в условиях вибрации и знакопеременной нагрузки применяют шайбы пружинные по ГОСТ 6402-70 и шайбы стопорные, имеющие выступы-лапки. Круглые шайбы по ГОСТ 11371-78 имеют два исполнения (рис. 263): исполнение 1 - без фаски, исполнение 2 - с фаской. Форму круглой шайбы вполне передает одно изображение на плоскости, параллельной оси шайбы. Внутренний диаметр шайбы обычно на 0,5-2,0 мм больше диаметра стержня болта, на который шайба надевается. В условное обозначение шайбы включается и диаметр резьбы стержня, хотя сама шайба резьбы не имеет.
Рис. 263 Примеры условного обозначения шайбы: Шайба 20 ГОСТ 11371-78 - круглая, первого исполнения, для болта с резьбой М20; Шайба 2.20 ГОСТ 11371-78 - та же шайба, но второго исполнения. Соединительные детали трубопроводов (муфты, угольники, тройники и т. д.) представляют собой резьбовые соединения, изготовленные из ковкого чугуна и предназначенные для соединения труб в трубопроводах (рис. 264). Трубы используются в коммуникациях, транспортирующих жидкость или газ, а также для прокладки кабеля.
Рис. 264 Конструкция и размеры соединительных деталей трубопроводов определены стандартами. Концы труб имеют резьбу наружную, а соединительные детали - внутреннюю. Основным параметром деталей трубных соединений является условный проход Dy - внутренний диаметр труб в миллиметрах. Соединительные детали трубопроводов имеют покрытие в основном цинковое. Примеры условных обозначений соединительных деталей трубопроводов: Муфта длинная 20 ГОСТ 8955-75 - прямая, неоцинкованная, для труб с условным проходом 20 мм; Угольник Ц-25 ГОСТ 8946-75 - прямой, оцинкованный, для труб с условным проходом 25 мм. Изображения резьбовых соединений на чертежах выполняются в соответствии с требованиями стандартов. Резьбовые соединения являются неподвижными резьбовыми соединениями. К ним относят соединения деталей с помощью болтов, винтов, шпилек, гаек и соединительных деталей трубопроводов. Изображение резьбового соединения состоит из изображенных и соединяемых деталей. Различают конструктивное, упрощенное и условное изображения крепежных деталей и их соединений. При конструктивном изображении размеры деталей и их элементов точно соответствуют стандартам. При упрощенном изображении размеры крепежных деталей определяют по условным соотношениям в зависимости от диаметра резьбы и упрощенно вычерчивают фаски, шлицы, резьбу в глухих отверстиях и т. д. Условные обозначения используются при диаметрах стержней крепежных деталей 2 мм и менее. Изображения упрощенные и условные крепежных деталей установлены ГОСТ 2.315-68. В настоящем разделе приводятся упрощенные изображения крепежных деталей в резьбовых соединениях, рекомендуемые в учебных чертежах. Болтовое соединение состоит из болта, гайки, шайбы и соединяемых деталей. В соединяемых деталях просверливают сквозные отверстия диаметром do = (1,05-1,10)d, где d - диаметр резьбы болта. В отверстие вставляют болт, надевают на него шайбу и навинчивают до упора гайку (рис. 265).

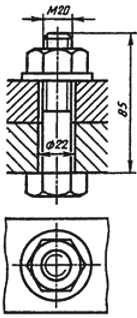

Рис. 265 Длину болта определяют по формуле l = H1 + H2 + Sш + H + K, где Н1 и Н2 - толщина соединяемых деталей; Sш - толщина шайбы, Sш = 0,15d; H - высота гайки (Н = 0,8d); К - длина выступающего стержня болта (К = 0,35d). Расчетную длину болта округляют до ближайшей стандартной длины болта. На чертеже болтового соединения (см. рис. 265) выполняют не менее двух изображений - на плоскости проекций, параллельной оси болта, и на плоскости проекций, перпендикулярной его оси (со стороны гайки). При изображении болтового соединения в разрезе болт, гайку и шайбу показывают неразрезанными. Головку болта и гайку на главном виде изображают тремя гранями. Смежные детали штрихуют с наклоном в разные стороны. На чертеже болтового соединения указывают три размера: диаметр резьбы, длину болта и диаметр отверстия под болт. Условные обозначения болта, гайки и шайбы записываются в спецификации сборочного чертежа (см. § 101). Шпилечное соединение состоит из шпильки, шайбы, гайки и соединяемых деталей. Соединение деталей шпилькой применяется тогда, когда нет места для головки болта или когда одна из соединяемых деталей имеет значительную толщину. В этом случае экономически нецелесообразно сверлить глубокое отверстие и ставить болт большой длины. Соединение шпилькой уменьшает массу конструкций. Одна из соединяемых шпилькой деталей имеет углубление с резьбой - гнездо под шпильку, которая ввинчивается в него концом l1 (см. рис. 260). Остальные соединяемые детали имеют сквозные отверстия диаметром do = (1,05-1,10)d, где d - диаметр резьбы шпильки. Гнездо сначала высверливается на глубину l2, которая на 0,5d больше ввинчиваемого конца шпильки, а затем в гнезде нарезается резьба. На входе в гнездо выполняется фаска с = 0,15d (рис. 266, а). При ввинченной в гнездо шпильке соединение деталей дальше осуществляется как в случае болтового соединения.

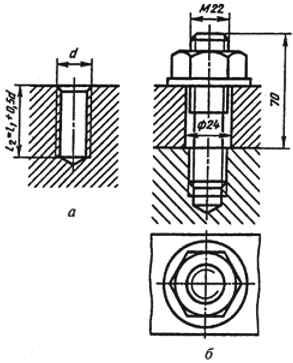

Рис. 266 Длину шпильки определяют по формуле l = H2 + Sш + H + K, где H2 - толщина присоединяемой детали; Sш - толщина шайбы; H - высота гайки; К - длина выступающего конца над гайкой. Расчетную длину шпильки округляют до стандартного значения. На чертеже шпилечного соединения линия раздела соединяемых деталей должна совпадать с границей резьбы ввинчиваемого резьбового конца шпильки (рис. 266, 6). Гнездо под шпильку оканчивается конической поверхностью с углом 120°. Нарезать резьбу до конца гнезда практически невозможно, но на сборочных чертежах допускается изображать резьбу на всю глубину гнезда. На чертеже шпилечного соединения указывают те же размеры, что и на чертеже болтового соединения. Штриховку в резьбовом соединении шпильки с деталью, в которую шпилька ввинчена, в разрезе доводят до сплошной основной линии резьбы на шпильке и в гнезде. Соединение винтом включает соединяемые детали и винт с шайбой. В соединениях винтами с потайной головкой и установочными винтами шайбу не ставят. У одной из соединяемых деталей должно быть гнездо с резьбой для конца винта, а в другой - гладкое сквозное отверстие диаметром do = (1,05-1,10)d. Если применяется винт с потайной или полупотайной головкой, то соответствующая сторона отверстия детали должна быть раззенкована под головку винта (рис. 267).
Рис. 267 Длина винта определяется по формуле l = H = Sш + l1, где H - толщина присоединяемой детали; Sш - толщина шайбы; l1 - длина ввинченного резьбового конца винта, которая назначается для соответствующего материала, как для шпильки. Расчетная длина винта округляется до стандартного значения длины. Изображение винтового соединения на чертеже выполняется подобно болтовому соединению по относительным размерам. Относительные размеры головок винта указаны на рис. 268.

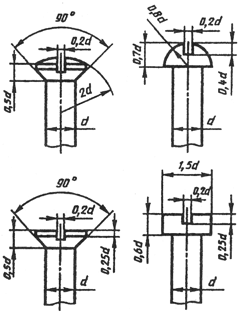

Рис. 268 На винтовом соединении граница резьбы на стержне винта должна находиться внутри гладкого отверстия, запас резьбы, не использованный при ввинчивании, равен примерно трем шагам резьбы (3Р). Если диаметр головки винта меньше 12 мм, то шлиц рекомендуется изображать одной утолщенной линией. На виде сверху шлиц в головке показывается повернутым на 45°. На чертеже соединения наносят три размера: диаметр резьбы, длину винта, диаметр отверстия для прохода винта. Трубное соединение состоит из соединяемых труб и соединительных деталей трубопроводов. При соединении двух труб муфтой кроме муфты в соединение входят контргайка и прокладка (рис. 269).
Рис. 269 Чертежи трубных соединений выполняются по размерам их деталей как конструктивные чертежи, без упрощений. Перед тем как приступить к вычерчиванию трубного соединения, необходимо по значению условного прохода Dy подобрать по таблицам соответствующих стандартов размеры труб и соединительных частей. Более подробно правила выполнения чертежей труб и трубопроводов изложены в ГОСТ 2.411-72. Винтовые (ходовые) соединения относятся к подвижным разъемным соединениям. В этих соединениях одна деталь перемещается относительно другой детали по резьбе. Обычно в этих соединениях применяются резьбы трапецеидальная, упорная, прямоугольная и квадратная. Чертежи винтовых соединений выполняются по общим правилам. Соединение шпоночное состоит из вала, колеса и шпонки. Шпонка (рис. 270) представляет собой деталь призматической (шпонки призматические или клиновые) или сегментной (шпонки сегментные) формы, размеры которой определены стандартом. Шпонки применяют для передачи крутящего момента.
Рис. 270 В специальную канавку-паз на валу закладывается шпонка. На вал насаживают колесо так, чтобы паз ступицы колеса попал на выступающую часть шпонки. Размеры пазов на валу и в ступице колеса должны соответствовать поперечному сечению шпонки. Размеры призматических шпонок определяются ГОСТ 23360-78; размеры соединений с клиновыми шпонками - ГОСТ 24068-80; размеры соединений с сегментными шпонками - ГОСТ 24071-80. Шпонки призматические бывают обыкновенные и направляющие. Направляющие шпонки крепят к валу винтами; их применяют, когда колесо перемещается вдоль вала. По форме торцов шпонки бывают трех исполнений: исполнение 1 - оба торца закруглены; исполнение 2 - один торец закруглен, второй - плоский; исполнение 3 - оба торца плоские. Рабочими поверхностями у шпонок призматических и сегментных являются боковые грани, а у клиновых верхняя и нижняя широкие грани, одна из которых имеет уклон 1:100. Поперечные сечения всех шпонок имеют форму прямоугольников с небольшими фасками или скругленными. Размеры сечений шпонок выбираются в зависимости от диаметра вала, а длина шпонок - в зависимости от передаваемых усилий. Условные обозначения шпонок определяются стандартами и включают в себя: наименование, исполнение, размеры, номер стандарта. Пример условного обозначения шпонки. Шпонка 10 х 8 х 60 ГОСТ 23360-78 - призматическая, первого исполнения, с размерами поперечного сечения 10 х 8 мм, длина 60 мм. Чертежи шпоночных соединений выполняются по общим правилам. Шпоночное соединение показывают во фронтальном разрезе осевой плоскостью (рис. 271). Шпонку при этом изображают неразрезанной, на валу выполняют местный разрез. Вторым изображением шпоночного соединения служит сечение плоскостью, перпендикулярной оси вала. Зазор между основаниями паза во втулке (ступице колеса) и шпонкой показывают увеличенным.
Рис. 271 Зубчатое (шлицевое) соединение представляет собой многошпоночное соединение, в котором шпонка выполнена заодно с валом и расположена параллельно его оси. Зубчатые соединения, как и шпоночные, используются для передачи крутящего момента, а также в конструкциях, требующих перемещения деталей вдоль оси вала, например в коробках скоростей. Благодаря большому числу выступов на валу зубчатое соединение может передавать большие мощности по сравнению со шпоночным соединением и обеспечивать лучшую центровку вала и колеса. По форме поперечного сечения зубья (шлицы) бывают прямобочные, эвольвентные и треугольные (рис. 272, a-в).
Рис. 272 ГОСТ 2.409-74 устанавливает условные изображения зубчатых валов, отверстий и их соединений. Окружности и образующие поверхности выступов (зубьев) валов и отверстий показывают на всем протяжении основными линиями (рис. 273, а-в). Окружности и образующие поверхностей впадин показывают сплошными тонкими линиями, а на продольных разрезах - сплошными основными линиями.
Рис. 273 При изображении зубчатых соединений и их деталей, имеющих эвольвентный или треугольный профиль, делительные окружности и образующие делительных поверхностей показывают штрихпунктирной тонкой линией (см. рис. 273, б). На плоскости, перпендикулярной оси зубчатого вала или отверстия, показывают профиль одного зуба (выступа) и двух впадин, а фаски на конце шлицевого вала и в отверстии не показывают. Границу зубчатой поверхности вала, а также границу между зубьями полного профиля и сбегом показывают сплошной тонкой линией (см. рис. 273, а). На продольных разрезах зубья условно совмещают с плоскостью чертежа и показывают нерассеченными, а в соединениях в отверстии показывают только ту часть выступов, которая не закрыта валом (см. рис. 273, в). Условное обозначение шлицевого вала или отверстия по соответствующему стандарту помещается в таблице параметров для изготовления и контроля элементов соединения. Условное обозначение соединения допускается указывать на чертеже с обязательной ссылкой на стандарт на полке-выноске, проведенной от наружного диаметра вала (рис. 274).
Рис. 274 Соединение штифтами (рис. 275) - цилиндрическими или коническими - используется для точной взаимной фиксации скрепляемых деталей. Цилиндрические штифты обеспечивают неоднократную сборку и разборку деталей.
Рис. 275 Шплинты применяют для ограничения осевого перемещения деталей (рис. 276) стопорения корончатых гаек.
Рис. 276 Клиновые соединения (рис. 277) обеспечивает легкую разборку соединяемых деталей. Грани клиньев имеют уклон от 1/5 до 1/40.
Рис. 277 В соединениях сочленением (рис. 278) выступ одной детали входит в паз или отверстие другой детали; детали поворачиваются одна относительно другой, и тем обеспечивает их соединение.
Рис. 278 |
||||||||||||
