Часть третья

Основы технического черчения

Глава 16. Рабочие чертежи деталей

§ 98. Обозначение шероховатости поверхностей на рабочих чертежах деталей

Поверхность любой детали, если даже она очень тщательно обработана, имеет неровности в виде выступов и впадин. Причем такие неровности у некоторых деталей можно обнаружить даже невооруженным глазом, в других же - только с помощью специальных приспособлений. Величина неровности на поверхности детали измеряется в микрометрах. Совокупность неровностей, образующих рельеф поверхности независимо от способа его получения, называют шероховатостью. Поверхности деталей образуются в результате их обработки. Как правило, рабочие поверхности детали обрабатывают более качественно, чем нерабочие. Шероховатость поверхности регламентируется ГОСТ 2789-73 и ГОСТ 2.309-73. Стандарт устанавливает следующие параметры для характеристики шероховатости поверхности:

Ra - среднее арифметическое отклонение профиля;

Rz - высота неровностей профиля по десяти точкам;

Rmах - наибольшая высота неровностей профиля;

Sm - средний шаг неровностей;

S - средний шаг неровностей по вершинам и др.

Установлено 14 классов шероховатости поверхностей. Чем меньше шероховатость, тем выше класс шероховатости. Классы шероховатости 1-5, а также классы 13-й и 14-й определяются параметром Rz, все остальные классы (6-12) определяются параметром Ra, а символ которого не пишется, а пишется только количественная характеристика.

На рис. 312 приведена структура обозначения шероховатости поверхности.

Рис. 312

На рис. 313 изображены знаки, которые применяются в обозначении шероховатости. Размер h берется равным высоте размерных чисел на чертеже, а размер H равен (1, 5, ... 3)h.

Рис. 313

Знак на рис. 313, а применяют для обозначения шероховатости поверхности, вид обработки которой конструктором не задается. Знак на рис. 313, б обозначает шероховатость поверхности, образуемой удалением слоя металла (точение, фрезерование, сверление и т. д.). Шероховатость поверхности в состоянии поставки (прокат, поковка, литье и др.) и не обрабатываемой по данному чертежу обозначается знаком, показанным на рис. 313, в.

Обозначения шероховатости поверхностей на изображении детали располагают на линиях контура, выносных линиях или полках линий-выносок (рис. 314).

Рис. 314

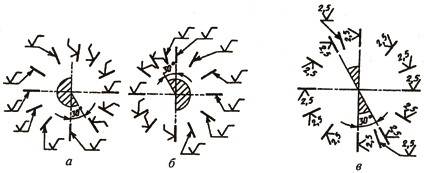

Наносят знаки шероховатости на изображении в зависимости от расположения поверхности и наличия полки у знака (рис. 315, а-в).

Рис. 315

При указании одинаковой шероховатости для всех поверхностей детали обозначение шероховатости помещают в правом верхнем углу чертежа и на изображение не наносят (рис. 316, а).

Рис. 316

Размеры и толщина линии знака, выносимого в правый верхний угол, должны быть в 1,5 раза больше, чем в обозначениях на изображении.

В случае одинаковой шероховатости для преобладающей части поверхностей детали шероховатость наносится, как показано на рис. 316, б. Это означает, что все поверхности, на которых нет обозначений шероховатости, имеют шероховатость с величиной микронеровностей, указанной в правом верхнем углу чертежа. Размеры знака в скобках должны быть одинаковыми со знаками на изображениях.

Если шероховатость поверхностей, образующих контур детали, должна быть одинаковой, то обозначение шероховатости наносят, как показано на рис. 316, в.
