Часть третья

Основы технического черчения

Глава 16. Рабочие чертежи деталей

§ 99. Выполнение чертежей оригинальных деталей

Все детали можно разделить на три группы: детали стандартные, детали со стандартными изображениями, детали оригинальные.

К стандартным деталям относятся ранее рассмотренные крепежные резьбовые детали (болты, винты, гайки, шпильки), шайбы, штифты, шплинты, шпонки, соединительные детали трубопроводов. Стандарты регламентируют не только форму и размеры этих деталей, но и их изображения и нанесение размеров и знаков шероховатости. Группа стандартов ЕСКД (ГОСТ 2.401-68 - ГОСТ 2.426-74) регламентирует только стандартные изображения деталей и указывает правила нанесения размеров на изображениях этих деталей. К таким деталям относятся пружины, зубчатые колеса, рейки, червяки, звездочки и т. д.

К оригинальным деталям относятся такие детали, форма которых отличается от формы деталей первых двух групп. К ним относятся литые детали, детали, изготовляемые штамповкой или ковкой, детали, имеющие форму поверхностей вращения, детали, ограниченные преимущественно плоскостями, и т. д. Форма этих деталей определяется технологией их изготовления и несет в себе элементы, характерные для этой технологии. У литых деталей имеются литейные уклоны и скругления, детали токарной обработки преобладающими имеют поверхности вращения и т. п.

Литые детали нашли очень широкое применение. Это и отдельные детали машин, например маховики, шкивы, цилиндры, крышки, рычаги, это детали типа опор, кронштейнов, это и корпусные коробчатые детали закрытого или открытого типа, имеющие точно обработанные отверстия и плоские наружные поверхности.

Общее количество изображений на чертеже литой детали во многом зависит от правильного выбора главного вида, от разумного использования допустимых ГОСТ 2.305-68 сочетаний видов с разрезами, местных разрезов, сечений выносных элементов, условностей и упрощений.

Корпусные детали коробчатого типа располагают относительно фронтальной плоскости проекций так, чтобы их основные базовые поверхности занимали горизонтальное положение, а детали типа фланцев или шкивов - чтобы их ось проецировалась параллельно основной надписи чертежа, так как такое их расположение соответствует положению детали при ее токарной обработке.

При выполнении чертежей литых деталей нужно учитывать следующие требования.

1. Литейные уклоны на чертеже не изображают, ограничиваются соответствующей записью в технических требованиях.
2. Чтобы деталь не имела внутренних напряжений и литейных дефектов, нужно осуществлять плавный переход от одной толщины стенки к другой по нормам, приведенным на рис. 317, а, б.

   S/S₁ ≤ 2; r = (0,3 - 0,4)h;

   S/S₁ > 2; l = (0,3 - 0,4)h.



   Рис. 317

3. Опорные бурты (фланцы) должны быть толще основной части детали. В этом случае нужно предусмотреть плавный переход от стенки к фланцу (рис. 319, б).
4. Обрабатываемые поверхности нужно приподнимать над необрабатываемыми. Это обеспечит свободный выход режущему инструменту и уменьшит площадь механической обработки (рис. 318).



   Рис. 318

5. Если плита-основание устанавливается на другую деталь, то привалочную плоскость делают несплошной, чтобы уменьшить площадь обработки (рис. 319, а). С этой же целью среднюю часть отверстия выполняют большего диаметра, чем концевые работающие части отверстия, где вал сопрягается с отверстием (рис. 319, б).



   Рис. 319

6. Поверхности, в которых сверлят отверстия, выполняют с приливами, торцевые плоскости которых должны быть перпендикулярны оси отверстия (рис. 320).



   Рис. 320

При нанесении разрезов на чертежах литых деталей нужно учитывать следующие особенности: а) взаимное положение необрабатываемых поверхностей детали указывают размерами, которые связывают эти поверхности между собой; б) механически обработанные поверхности и необрабатываемые связывают между собой не более чем одним размером по длине, высоте или глубине детали.

Перед нанесением размеров необходимо выбрать основные литейные и конструкторские базы. Литейными базами могут служить оси или плоскости симметрии или необрабатываемые поверхности. От литейных баз наносят размеры, определяющие форму и положение необрабатываемых поверхностей. Отдельно наносят размеры, определяющие форму и положение обрабатываемых поверхностей относительно конструкторских баз.

Размеры на чертежах литых деталей не допускается наносить в виде замкнутой цепи. На рабочем чертеже литой детали должны быть помещены технические требования. На учебных чертежах в технических требованиях можно ограничиться только указанием размеров неуказанных литейных радиусов и размеров для справок.

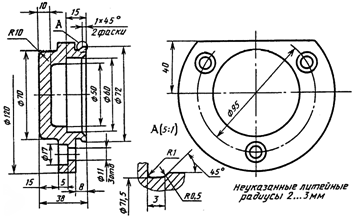

На рис. 321 показаны изображения и нанесены размеры крышки, полученной путем механической обработки из отливки. В качестве литейных баз были приняты торец детали и ось поверхности выступа ø70, а в качестве конструкторских баз - опорный торец и ось поверхности ø72, совпадающая с литейной базой. При этом габаритный размер 38 является одновременно размером между литейной и конструкторской базами в продольном направлении.

Рис. 321

Детали, имеющие форму тел вращения, обрабатываются в основном на токарных и аналогичных им станках. У таких деталей главное изображение с нанесенными размерами дает полное представление об их форме, поэтому не требуются изображения типа вида слева или вида сверху. Для пояснения отдельных элементов применяют местные разрезы, сечения, выносные элементы.

Детали, ограниченные поверхностями вращения разных диаметров, обычно вычерчивают так, чтобы участки с большими диаметрами находились левее участков с меньшими диаметрами, что соответствует расположению детали на стенке при ее обработке (см. рис. 303).

Если деталь имеет внутренние соосные поверхности вращения, то в качестве главного изображения принимают фронтальный разрез, что дает полное представление о детали и облегчает нанесение размеров (рис. 322, а). При этом ступени отверстия большого диаметра располагают слева.

Рис. 322, a

При выполнении чертежей деталей с преобладающими токарной обработкой поверхностей необходимо учитывать следующие требования.

1. В местах перехода от одного диаметра вала к другому нужно выполнять скругления галтели (рис. 322, б).



   Рис. 322, б

2. Для удобства сборки детали на торцах деталей нужно выполнять фаски (рис. 322, в).



   Рис. 322, в

3. На внешних поверхностях рукояток, головок, круглых гаек, завинчиваемых вручную, нужно выполнять рифление по ГОСТ 21474-75 (рис. 323). Условное обозначение рифления наносится прямо на изображении детали на полке линии-выноски и включает наименование, шаг и номер стандарта.



   Рис. 323

4. Если поверхность детали шлифуется, то необходимо предусмотреть специальную канавку для выхода шлифовального круга. Размеры канавок при круглом и плоском шлифовании определяются стандартом. На рис. 324 приведены изображения канавок для шлифования наружного и внутреннего диаметров и даны рекомендации для их размеров. Размеры канавок в размерные цепи деталей не включают.




   Рис. 324

   Если d = 10-15 мм, то b = 3 мм, d₁ = d + 0,5 мм, h = 0,25 мм, R = 1 мм, R₁ = 0,5 мм.

   Если d = 50-100 мм, то b = 5 мм, d₂ = d + 1 мм, h = 0,5 мм, R = 1,5 мм, R₁ = 0,5 мм.

5. Если конструкция детали не предусматривает свободный выход инструмента, то переходная часть ее по своей форме и размерам должна соответствовать форме и размерам этого инструмента (рис. 325).



   Рис. 325

6. Для установки детали в центрах токарного станка в детали выполняют центровые отверстия, размеры и условные обозначения которых определяются стандартом (рис. 326).



   Рис. 326 Увеличить рисунок

7. Проточки внешние и внутренние для выхода резца при нарезании резьбы вычерчивают укрупненно с помощью выносных элементов (см. рис. 326).

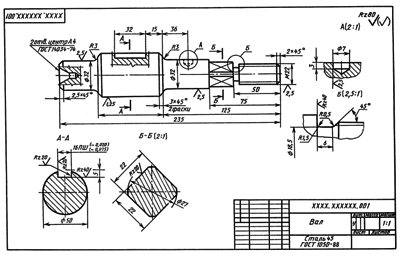

На рис. 326 выполнен учебный чертеж вала. Сечение А-А выявляет размеры поперечного сечения шпоночной канавки, а сечение Б-Б дает форму и размеры призматической части вала. Центровое отверстие и шпоночная канавка показаны местными разрезами. Выносные элементы I и II помогают выяснить размеры проточки для метрической резьбы и глубину сверления под стопорный винт.

При нанесении размеров по длине вала в качестве основной базы взят правый торец детали. Относительно вспомогательной базы представлены размеры 15, 36 и 70 мм. Обозначение шероховатости поверхностей нанесено с учетом их конструктивного назначения.

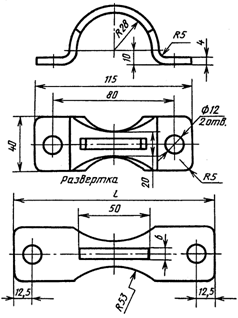

Чертежи деталей кроме основных изображений готовой детали содержат полную или частичную развертку этой детали. На изображение развертки наносят только те размеры, которые нельзя указать на изображении готовой детали. Над изображением развертки помещают надпись "Развертка". Изображают развертку сплошными основными линиями (рис. 327).

Рис. 327

Если необходимо, на развертке указывают линии сгиба и делают соответствующие надписи. Особое внимание нужно обращать на правильное определение размеров в местах сгиба детали.
