Выполнение рабочего чертежа детали. Построение изометрии детали

Цель работы: научиться выполнять чертежи деталей. Освоить правила простановки размеров, выполнение штриховки в AutoCAD. Научиться строить изометрию деталей по рабочему чертежу.

Порядок выполнения работы:

1. Выполнить 3 вида детали ;
2. Выполнить полезные разрезы;
3. Нанести размеры;
4. Построение изометрии детали;
5. Выполнение штриховки;
6. Обводка.

Методические указания к выполнению работы

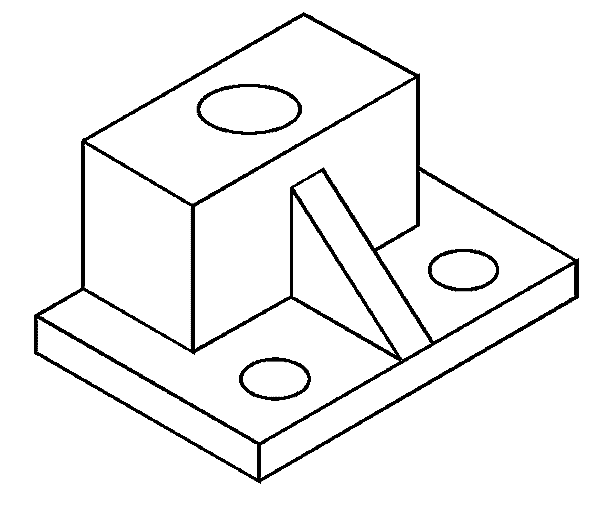

В этой работе чертеж детали выполняется по индивидуальному заданию, выданному преподавателем. При построении видимого контура детали используются команды «отрезок», «полилиния», окружность и т.д. и все команды редактирования. Если деталь симметрична, начинаете ее построение с осевых линий. Вычерчиваете половину детали, а вторую половину зеркально отображаете. Возьмем для примера деталь изображенную на рисунке 46.

Рисунок 46

1. Построение видов детали

Выполним половину главного вида детали (рисунок 47). Изображение начинаем с вычерчивания осевых линий. Для этого введите новый слой и задайте в нем осевую линию. Сделайте этот слой текущим. Вычертите вертикальную осевую линию, затем перейдите опять в нулевой слой и выполняйте изображение детали при помощи команд «полилиния».

Рисунок 47

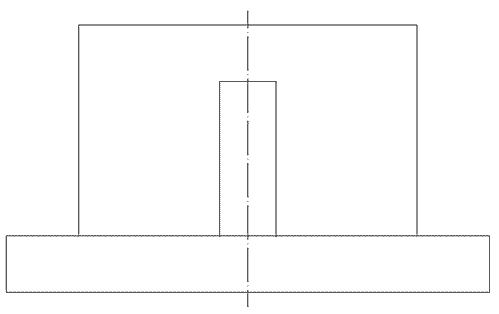

Теперь полученное изображение можно зеркально отобразить. Получится следующее:

Рисунок 48

Рисунок 49

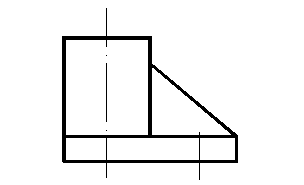

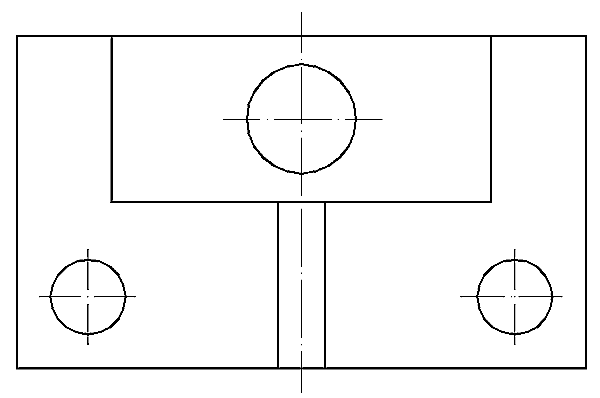

Таким же образом выполняете вид сверху (рисунок 49) и вид слева (рисунок 50).

Рисунок 50

2. Выполнение разрезов

При выполнении разрезов наносите линии внутреннего контура, сочетая половину вида и разреза в случае симметричных деталей. Разрез выполняется справа или снизу, вид – слева или сверху.

Затем необходимо выполнить штриховку тела детали. Штриховка воспринимается системой как единый сложный примитив. Границы области штриховки определяются контуром, который может состоять из отрезков, дуг, окружностей, полилиний и т.д. Контур, ограничивающий штриховку должен быть замкнутым.

Штриховка выполняется при помощи команды «штриховка» из панели «Рисование». Эта команда подробно рассмотрена в теме №2.

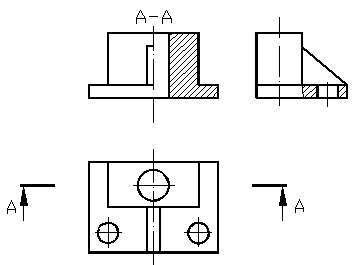

Рабочий чертеж указанной детали с разрезами приведен на рисунке 51.

Рисунок 51

3. Нанесение размеров на чертеже

Перед тем как начинать простановку размеров на чертеже, рекомендуется выполнить настройку размерного стиля. То есть задать необходимые параметры размеров – форму и величину стрелки, высоту и размещение размерного числа, единицы измерений, точность, допуски и прочее.

Размерный стиль задается в падающем меню «Формат» командой «Размерные стили» или в падающем меню «Размеры» командой «Размерные стили».

При вызове этой команды появляется диалоговое окно «Диспетчер размерных стилей» (рисунок 52).

В левой части окна перечислены все стили, имеющиеся в данном чертеже. Можно создать свой стиль или использовать для простановки размеров несколько стилей.

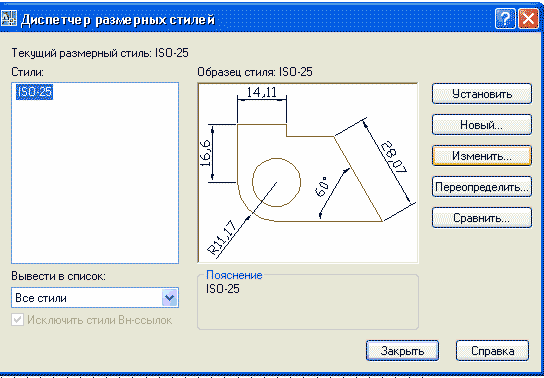

Рисунок 52. Диалоговое окно «Диспетчер размерных стилей»

Создание нового стиля, изменение и переопределение текущего стиля происходит по одной и той же схеме, но с различным результатом. Если создается новый стиль, то он появится в списке размерных стилей чертежа. При простановке размеров можно пользоваться несколькими размерными стилями. При переходе от одного размерного стиля к другому необходимо нажать кнопку «Установить».

Изменение текущего стиля приведет к изменению параметров размеров уже проставленных на чертеже. Переопределение размерного стиля следует применять в том случае, если необходимо изменить настройку не всех размеров чертежа, а только некоторых.

Чтобы изменить текущий стиль нажмите кнопку «Изменить». При этом появится диалоговое окно «Изменение размерного стиля». В верхней части этого окна имеется несколько вкладок, определяющих различные элементы размера. В первой вкладке «Линии» (рисунок 53), производится настройка параметров размерных и выносных линий.

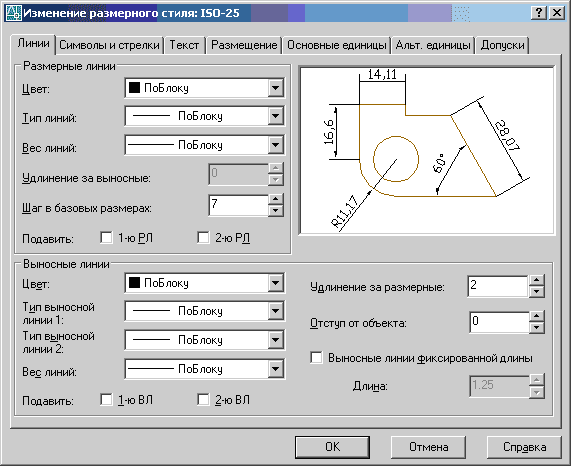

Рисунок 53. Параметры размерных и выносных линий

Затем перейдите во вкладку «Символы и стрелки», где устанавливаются форма и величина стрелки (рисунок 534).

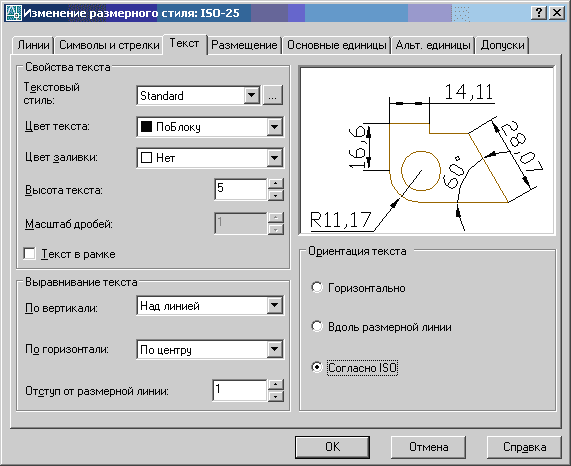

Следующая вкладка «Текст». В появившемся диалоговом окне (рисунок 55) установите параметры текста – высоту, отступ от размерной линии, расположение текста.

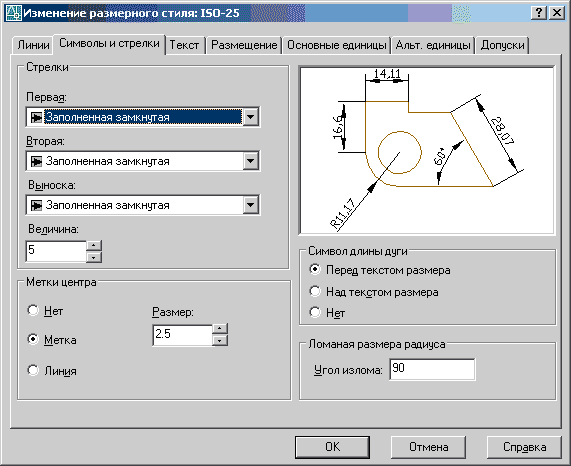

Рисунок 54. Параметры символов и стрелок

Рисунок 55. Параметры размерного текста

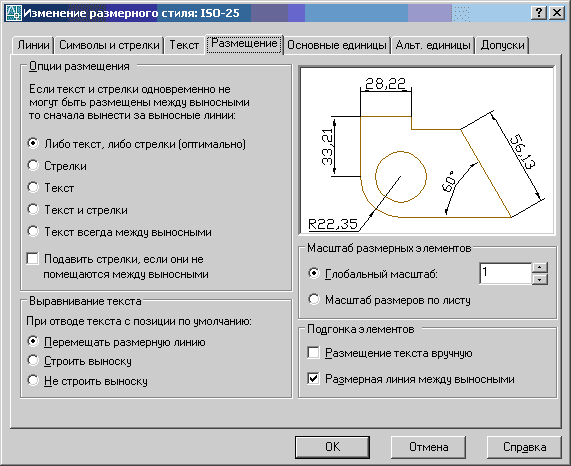

Затем следует вкладка «Размещение». В появившемся диалоговом окне (рисунок 56) установите опции размещения стрелок и текста относительно размерных и выносных линий.

Рисунок 56. Размещение стрелок и текста

Вкладка «Основные единицы» (рисунок 57) позволяет установить формат единиц, их точность. Установить точность линейных размеров – 0. В области окна «Масштаб измерений» задается масштабный коэффициент для пересчета размерных чисел при вычерчивании изображения в масштабе.

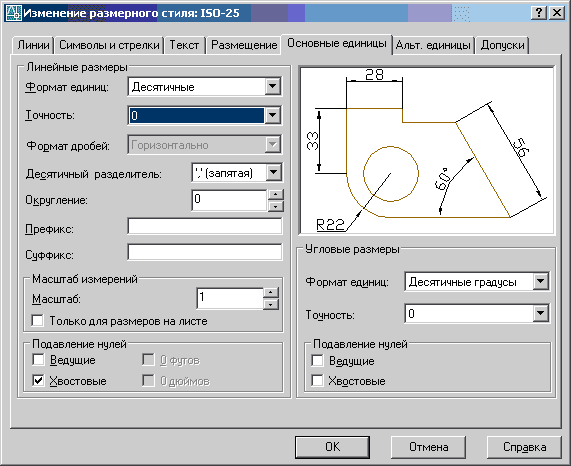

Рисунок 57. Настройка единиц размерных чисел

В размерных стилях имеются еще две вкладки, которые используются достаточно редко. Это введение альтернативных единиц (рисунок 58) и допусков (рисунок 59).

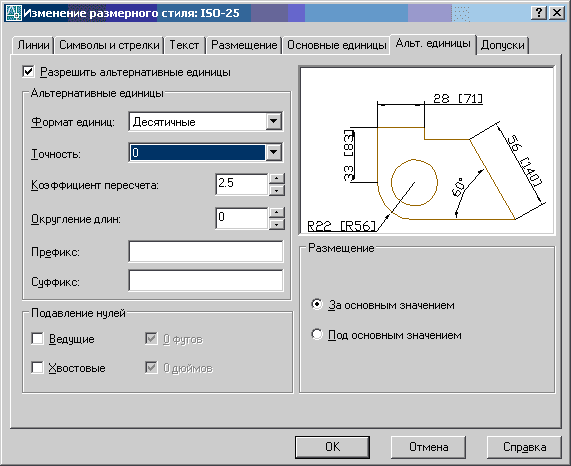

Рисунок 58. Альтернативные единицы

Альтернативные единицы проставляются в квадратных скобках рядом с размерным числом. При использовании альтернативных единиц необходимо указать коэффициент пересчета, точность и их размещение на чертеже.

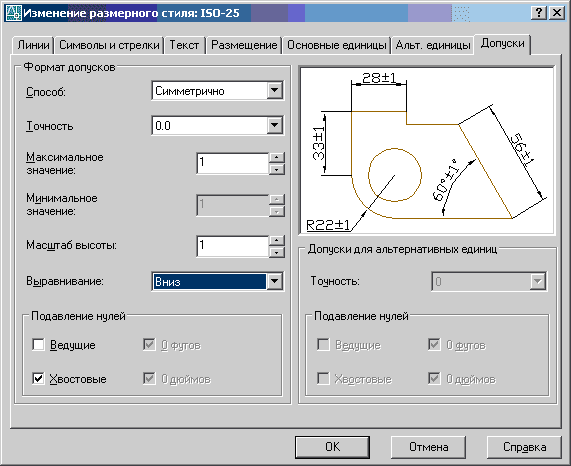

Рисунок 59. Параметры допусков

При установке допусков указываются параметры точности, максимального значения отклонения и способ их простановки.

После того как заданы все параметры, нажмите «ОК». В диалоговом окне «Диспетчер размерных стилей» нажмите кнопку «Закрыть». После этого можно переходить к простановке размеров.

Размеры можно наносить при помощи плавающей панели инструментов «Размеры» (рисунок 60) или при помощи команд верхнего падающего меню с одноименным названием.

Рисунок 60. Панель «Размеры»

Первая кнопка панели «Размеры» носит название «Линейный», и позволяет проставлять линейные размеры. При простановке линейных размеров необходимо указать начало первой выносной линии, затем начало второй выносной линии. Их можно указать при помощи мыши, используя объектную привязку. Затем установить положение размерной линии. Размерное число проставляется автоматически. Если значение размерного числа необходимо изменить, то его можно отредактировать при помощи команды падающего меню «Редактирование» - «Объекты» - «Текст» - «Редактировать».

Следующая кнопка - «параллельный размер». В этом случае размер проставляется параллельно измеряемому участку детали.

Следующая команда - «длина дуги» - измеряет длину дуги или дугового сегмента полилинии.

- команда «ординатный». При выполнении команды на полке линии-выноски проставляется значение координаты указанной точки по оси х или y.

Две следующие команды касаются измерений радиусов дуг или окружностей. Вторая кнопка - радиус с изломом для дуг большого радиуса.

Команда «диаметр» проставляет диаметры окружностей или дуг.

Команда «угловой» позволяет проставлять угловые размеры дуг или углов, ограниченных отрезками. При выполнении команды необходимо указать дугу или отрезки, являющиеся сторонами угла, или вершину угла.

Следующая команда - «быстрый размер», позволяет проставить сразу несколько размеров указанных объектов.

Команда «базовый» - размеры будут проставлены от одной линии – базы, причем за базу принимается последний размер, проставленный в чертеже. Если необходимо за базу отсчета принять другой размер, то можно воспользоваться опцией команды «Выбрать», а затем указать исходный размер.

Команда «продолжить» позволяет проставить размеры цепью, то есть создать размерную цепь. При этом за исходный размер принимается размер, который был проставлен последним. Выбрать другой размер в качестве начального можно, как и в предыдущей команде, используя опцию команды «Выбрать».

Команда «быстрая выноска» - построение выносок с текстом.

Команда «допуски» определяет значение и параметры допусков формы и расположения.

Командой «маркер центра» вставляются маркеры центров для окружностей и дуг в виде пересечения двух штрихов.

Команда «редактировать размер» предусматривает несколько опций редактирования размерного текста и непосредственно самого размера.

Опция «Вернуть» отменяет изменения и возвращает размер к первоначальному виду. Опция новый позволяет добавить новый размерный текст в указанных размерах. Используя опцию «Повернуть», можно изменить угол наклона размерного текста. Опция «нАклонить» дает возможность изменить угол наклона выносных линий, не изменяя положение размерной линии, размерный текст при этом также не изменяется.

Команда «редактировать текст» изменяет положение размерного текста. Опции команды позволяют сместить текст влево, вправо, по центру или повернуть его.

При помощи следующей команды, которая называется «обновить» , можно внести изменения в некоторые размеры в соответствии с заданным переопределением размерного стиля. В диалоговом окне «Диспетчер размерных стилей» (рисунок 32) нажатие кнопки «Переопределить» позволяет внести в размерный стиль изменения, которые не отражаются на размерах, проставленных на чертеже. При выполнении команды «обновить» необходимо указать размеры, которые вы хотите обновить.

Далее панель «Размеры» содержит окно со списком размерных стилей чертежа, в котором отражен текущий стиль.

Последняя кнопка панели «размерные стили» открывает диалоговое окно «Диспетчер размерных стилей».

Размеры отверстий положено проставлять на разрезах, поэтому выбираете команду «линейный», проставляете размер отверстия. Для редактирования размерного числа и простановки знака диаметра необходимо применить команду «редактировать размер» . После выбора команды выбрать опцию «Новый» и в появившемся окне вносим изменения в размерный текст, знак диаметра выбирается из списка символов, который открывается после нажатия на кнопку диалогового окна «Формат тектса»

При простановке диаметров на разрезах необходимо подавить одну из выносных и половину размерной линии. Для этого опять придется вызвать диалоговое окно «Размерные стили». Затем создать новый размерный стиль и в нем в закладке «Линии» включить флажки «Подавить 2-ю» размерную и выносную линии. Затем проставляете знак диаметра перед размерным числом.

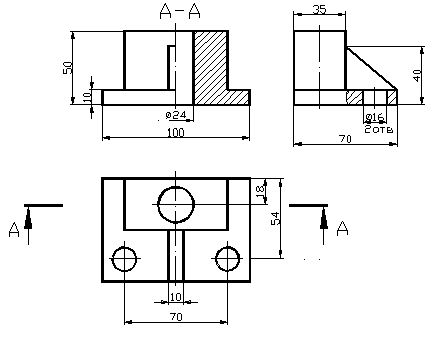

После того, как размеры проставлены, чертеж будет выглядеть следующим образом (рисунок 61).

Рисунок 61

4. Построение изометрии детали

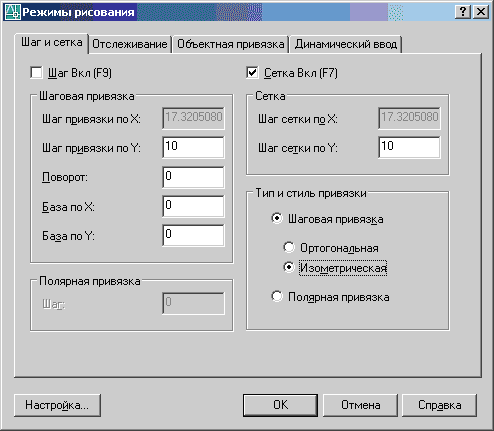

Для удобства построения изометрии в AutoCAD используются изометрические оси и изометрические шаг и сетка. Задать их можно так же как и в ортогональных проекциях в диалоговом окне «Режимы рисования», которое вызывается из падающего меню «Сервис» командой «Режимы рисования». В области «Тип и стиль привязки» этого окна нужно включить флажок «Изометрическая».

Переключать плоскости рисования (верхняя, правая, левая) можно при помощи клавиши F5.

Теперь можно приступать к построению изображения изометрии детали. Принцип построения такой же, как и при помощи карандаша и бумаги. Четверть выреза выполняем сразу. Построение эллипсов соответствующих изображению окружностей выполняется при помощи команды «Эллипс» из панели рисование:

1. выбрать команду «Эллипс»;

2. выбираем опцию «Изокруг», для этого напечатать букву И и нажать «Enter»;

3. затем задаем центр круга при помощи объектной привязки и вводим величину радиуса. «Enter».

В данной детали окружность находится в горизонтальной плоскости, поэтому при построении эллипса мы должны включить верхнюю или горизонтальную плоскость изометрии.

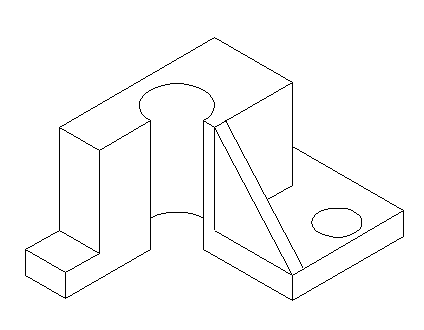

В итоге должно получиться следующее изображение (рисунок 62).

Рисунок 62

5. Выполнение штриховки

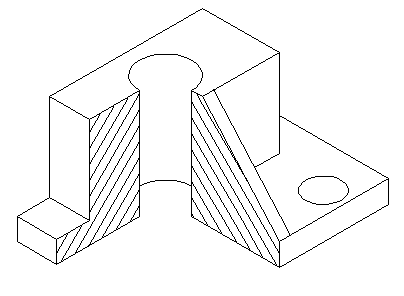

Штриховка в изометрии должна выполняться под углом 30° к осям координат. Используется та же команда, что и при штриховке в ортогональных проекциях (команда «штриховка» из панели «Рисование»). В диалоговом окне «Штриховка по контуру» нужно задать соответствующие углы наклона линий штриховки. Для левой плоскости вводим угол наклона 15°, а для правой 75°. В результате получится изображение, показанное на рисунке 63.

Рисунок 63.

6. Обводка чертежа

Обводка изометрии осуществляется по тому же принципу, что и обводка видов детали – при помощи редактирования полилинии, либо изменение веса линии.

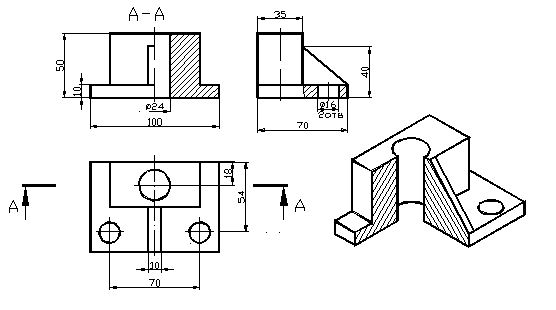

Итак, наш рабочий чертеж содержит виды детали, полезные разрезы, все необходимые размеры и изометрию детали с вырезом четверти. На этом создание рабочего чертежа закончено. Осталось оформить рамку и заполнить основную надпись. В итоге чертеж должен выглядеть следующим образом (рисунок 64).

Рисунок 64

Контрольные вопросы

1. С чего начинать выполнение чертежа детали?

2. Какие команды можно применить для более быстрого и качественного выполнения работы?

3. Как поступить, если заштрихованная область получилась слишком темной?

4. В каком диалоговом окне устанавливаются размерные стили?

5. Как установить нужную длину стрелки, высоту размерного числа?

6. Особенности простановки диаметров на разрезах.

7. При помощи какой команды производится обводка чертежа?

8. Как установить изометрические шаг и сетку?

9. Какие плоскости существуют в изометрическом изображении? Как переключиться с одной плоскости на другую?

10. Назовите последовательность выполнения изометрии детали.

11. Какими командами удобно пользоваться для получения более качественного изображения?

12. Как получить изображение окружности в изометрии?

13. Как производить обводку изометрической проекции?
