Диаграммы иллюстрации используются в качестве дополнений, поясняющих специфику содержания основных диаграмм, для иллюстрации альтернативной точки зрения. Такие диаграммы могут не подчиняться правилам IDEF0. Пример такой диаграммы представлен на рисунке Д (приложение 2).
Диаграммы дерева узлов показывают иерархию функций в модели и позволяют рассмотреть всю её целиком. На диаграммах узлов нет стрелок. Диаграмм узлов может быть в модели сколько угодно, поскольку дерево может быть построено на произвольную глубину и не обязательно с корня. Пример диаграммы дерева узлов представлен на рисунке Г (приложение 2).

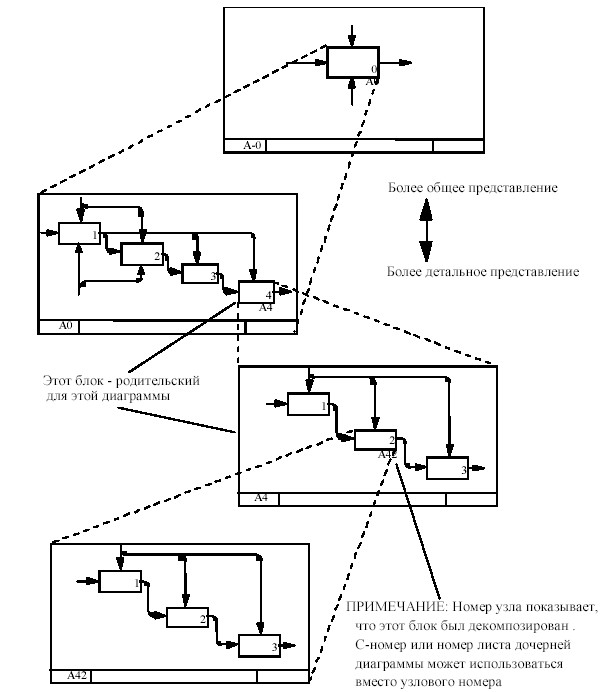

Рис. 4. Структура декомпозиции
