Стрелки на диаграмме, представляя данные или материальные объекты, одновременно задают условия. Входные и управляющие стрелки блока, стрелки блока, соединяющие его с другими блоками или с внешней средой, описывают условия, которые должны быть выполнены для реализации функции, записанной в качестве имени блока.

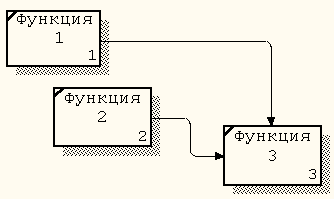

Например, на рисунке 5 представлен случай, при котором функция 3 может быть выполнена только после получения данных, выработанных функцией 1 и функцией 2.

Рис. 5.
