Следующим этапом проектирования ИС является разработка модели бизнес-объектов, которая показывает выполнение бизнес-процессов организации ее внутренними исполнителями. Основными компонентами моделей бизнес-объектов являются внешние и внутренние исполнители, а также бизнес-сущности, отображающие все, что используют внутренние исполнители для реализации бизнес-процессов. Пример модели бизнес-объектов для прецедента «Ответ на запрос» приведен на рис. 12.5 .

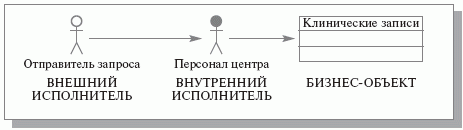

Рис. 12.5. Модель бизнес-объектов прецедента «Ответ на запрос»

В этой диаграмме появилось новое действующее лицо - отправитель запроса. На самом деле с запросом о состоянии пациента могут обращаться в систему многие из действующих лиц: юрист, страховая компания, технический персонал и даже сам пациент. Таким образом, понятие «Отправитель запроса» служит для обобщенного представления всех этих действующих лиц при описании прецедента «Ответ на запрос» ( рис. 12.6 ). «Отправитель запроса» становится суперклассом по отношению к обобщаемым понятиям (подклассам).

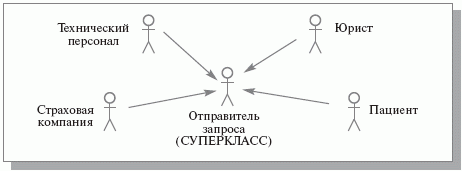

Рис. 12.6. Обобщение классов

Для детального описания выполнения бизнес-процессов обычно используются диаграммы последовательностей ( рис. 12.7 ).

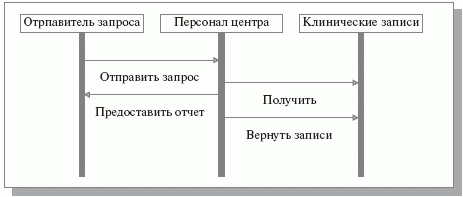

Рис. 12.7. Диаграмма последовательностей для прецедента «Ответ на запрос»

Основными элементами диаграммы последовательностей являются обозначения объектов (прямоугольники), вертикальные линии, отображающие течение времени при деятельности объекта, и стрелки, показывающие выполнение действий объектами.

Результатом этого этапа являются согласованные с заказчиком и достаточно подробные описания действий специалистов организации, внедряющей ИС, необходимые для обеспечения исполнения ее функций.
