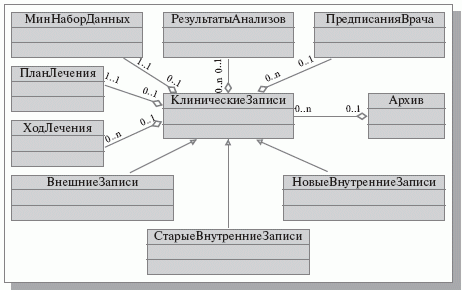

Затем на основе информации, выявленной на этапах бизнес-моделирования, выполняется разработка концептуальной модели данных, которые будут использоваться в разрабатываемой системе. На рис. 12.8 представлена в виде диаграммы классов модель данных для объекта «Клинические записи».

Рис. 12.8. Концептуальная модель данных

Модель показывает, что клинические записи включают (агрегируют) ряд блоков. При этом «минимальный набор данных» и «план лечения» могут быть включены в каждую клиническую запись в единственном экземпляре, а блоки «результаты анализов», «предписания врача», «ход лечения» могут повторяться неограниченное число раз.

Архив состоит из множества клинических записей (агрегирует клинические записи), но может быть и пустым.

Поскольку пациент может предварительно проходить лечение в других учреждениях, или несколько раз проходить лечение в центре, появляются дополнительные разновидности (подклассы) клинических записей: внешние, старые внутренние, новые внутренние.

Этот этап завершает процедуры бизнес-моделирования и позволяет представить команде проектировщиков в едином формате ту информацию, которая будет необходима для создания системы. Разработанные диаграммы являются отправной точкой в процессах проектирования баз данных и приложений системы, обеспечивают согласованность действий бизнес-аналитиков и разработчиков в процессе дальнейшей работы над системой. Эти диаграммы, конечно же, будут претерпевать изменения в процессе последующего проектирования, однако эти изменения будут фиксироваться в формате, уже привычном для всей команды разработчиков, и будут автоматически отражаться в последующих моделях.
