Часть первая

Общие сведения о выполнении графических работ

Глава 3. Некоторые геометрические построения

§ 17. Скругление углов

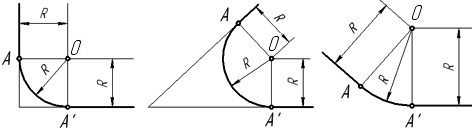

Сопряжение двух пересекающихся прямых дугой заданного радиуса называют скруглением углов. Его выполнение можно увидеть на рис. 32. Параллельно сторонам угла, образованного данными прямыми, проводят вспомогательные прямые на расстоянии, равном радиусу. Точка пересечения вспомогательных прямых является центром дуги сопряжения.

Из полученного центра О опускают перпендикуляры к сторонам данного угла и на пересечении их получают точки сопряжения А и А'. Между этими точками проводят сопрягающую дугу радиусом R из центра О.

Рис. 32
