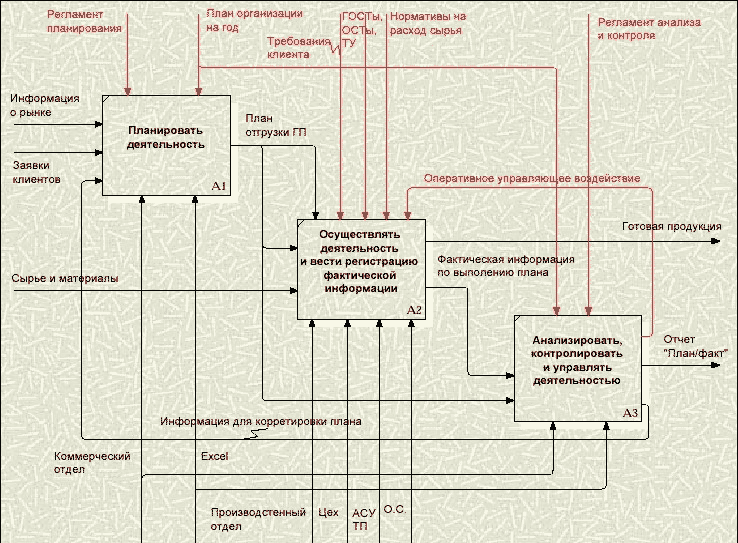

Рисунок 2. Типичная диаграмма IDEF0
Методология IDEF0 (Integrated Definition Function Modeling) основана на подходе, разработанном Россом (Douglas T. Ross) в начале 70-х годов и получившем название SADT (Structured Analysis & Design Technique, - метод структурного анализа и проектирования) [10]. На рисунке 2 представлен пример IDEF0-модели.
Основу подхода и, как следствие, методологии IDEF0 составляет графический язык моделирования систем, обладающий следующими свойствами:
графический язык - полное и выразительное средство, способное наглядно представлять широкий спектр деловых, производственных и других процессов и операций предприятия на любом уровне детализации;
язык обеспечивает точное и лаконичное описание моделируемых объектов, удобство использования и интерпретации этого описания.
язык облегчает взаимодействие и взаимопонимание системных аналитиков, разработчиков и персонала изучаемого объекта (предприятия);
язык может генерироваться рядом CASE-средств, например, BPwin (компания Computer Associates, http://www.ca.com).
Эти свойства предопределили выбор методологии IDEF0 в качестве базового средства анализа и синтеза производственно-технических и организационно-экономических систем, что нашло свое отражение в принятии методологии в 1993 г. федеральным стандартом Национальным институтом по стандартам и технологиям США (NIST) [11]. В 2000 г. методология IDEF0 была использована в нормативном документе Российской Федерации по функциональному моделированию в статусе «Рекомендации по стандартизации» [12].
Методология IDEF0 основана на следующих концептуальных положениях:
Модель - искусственный объект, представляющий собой отображение системы и ее компонентов. М моделирует А, если М отвечает на вопросы относительно А. Модель разрабатывают для понимания, анализа и принятия решений о реконструкции (реинжиниринге) или проектировании новой системы. Система представляет собой совокупность взаимосвязанных и взаимодействующих элементов, выполняющих некоторую полезную работу. Элементами системы могут быть любые комбинации разнообразных сущностей, включающих людей, информацию, программное обеспечение, оборудование, изделия, сырье или энергоносители. Модель описывает, что происходит в системе, как ею управляют, какие сущности она преобразует, какие средства использует для выполнения своих функций и что производит.
Блочное моделирование и его графическое представление. Основной концептуальный принцип методологии IDEF - представление любой изучаемой системы в виде набора взаимодействующих и взаимосвязанных блоков, отображающих процессы, операции, действия, происходящие в изучаемой системе. В IDEF0 все, что происходит в системе и ее элементах, принято называть функциями. Каждой функции ставится в соответствие блок. На IDEF0-диаграмме, основном документе при анализе и проектировании систем, блок представляет собой прямоугольник. Связи, посредством которых блок взаимодействует с другими блоками или с внешней по отношению к моделируемой системе средой, представляются стрелками, входящими в блок или выходящими из него. Входящие стрелки показывают, какие условия должны быть одновременно выполнены, чтобы функция, описываемая блоком, осуществилась.
Строгость и формализм. Разработка моделей IDEF0 требует соблюдения ряда строгих формальных правил, обеспечивающих преимущества методологии в отношении однозначности, точности и целостности сложных многоуровневых систем.
Итеративное моделирование. Разработка модели в IDEF0 представляет собой итеративную процедуру. На каждом шаге итерации разработчик предлагает вариант модели, который подвергают обсуждению и последующему редактированию, после чего цикл повторяется.
Отделение «организации» от «функций». При разработке моделей следует избегать изначальной привязки функций исследуемой системы к существующей организационной структуре моделируемого объекта. Организационная структура должна явиться результатом использования модели. Сравнение результата с существующей структурой позволяет: оценить адекватность модели, предложить решения, направленные на совершенствование этой структуры.
